UPJ1A221MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 10V ±20% 2000h@ 105°C 270mA@ 120Hz,370mA@ 10kHz 通孔安装 15mm*15mm*16mm
供应商型号: UA-UPJ1A221MED
供应商: 海外现货
标准整包数: 200

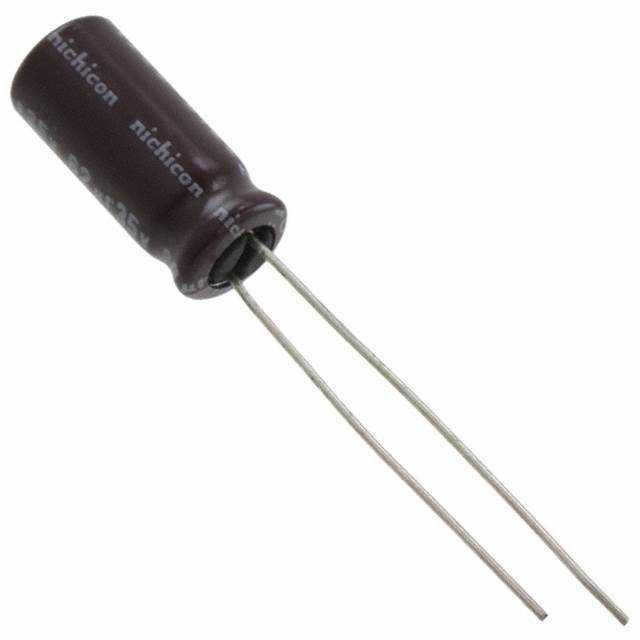

NICHICON 铝电解电容 UPJ1A221MED

UPJ1A221MED概述

    铝电解电容器 — UPJ系列

    产品简介


    UPJ系列铝电解电容器是一种专为开关电源设计的低阻抗产品。它具备出色的可靠性和耐久性,在额定工作温度下的使用寿命长达5000小时。UPJ系列遵循RoHS指令(2011/65/EU及(EU)2015/863),确保符合环保要求。这些电容器广泛应用于开关电源和其他需要高稳定性的电子系统中。

    技术参数


    - 额定电压范围:6.3至450V
    - 额定电容范围:1至15000µF
    - 容差:±20%
    - 泄漏电流:最大值取决于电容器型号
    - 损耗角正切(tan δ):范围从0.08到0.50
    - 热稳定性:-55°C至+105°C(适用于6.3至100V),-40°C至+105°C(适用于160至400V),-25°C至+105°C(适用于450V)
    - 阻抗比(MAX.):不同温度下有不同的标准
    - 频率系数:参见图表

    产品特点和优势


    UPJ系列铝电解电容器具有以下几个显著特点和优势:
    - 低阻抗:适合高频应用,减少能量损失。
    - 高可靠性:耐高温和长时间运行,确保长时间稳定性能。
    - 广泛应用:适用于各种开关电源及其他高稳定需求的应用场合。
    - 环保:符合RoHS指令,对环境友好。
    - 耐用性:在恶劣环境中表现出色,保证长期使用。

    应用案例和使用建议


    UPJ系列铝电解电容器广泛应用于各种开关电源、逆变器、LED驱动器和其他需要高性能稳定性的电子系统中。具体应用案例包括:
    - 家用电器:如电视、空调、冰箱等内部的开关电源模块。
    - 工业控制设备:如电机驱动器、工业电源等。
    - 通信设备:如路由器、交换机等通信基础设施。
    使用建议:
    - 在使用前检查电容器的工作温度和额定电压,确保其满足实际应用需求。
    - 定期检测电容器的阻抗和泄漏电流,以确保其正常运行。
    - 避免将电容器暴露在过高温度或过低温度环境下,以延长其寿命。

    兼容性和支持


    UPJ系列铝电解电容器与其他制造商的电子元件和设备具有良好的兼容性,可以方便地集成到现有的电子系统中。厂商提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方案:
    - 问题:电容器工作时出现过热现象。
    解决方案:检查电容器是否在额定电压和温度范围内运行,避免超负荷使用。
    - 问题:电容器泄漏电流过大。
    解决方案:定期检查电容器,如有必要更换新的电容器。
    - 问题:电容器发生故障,导致系统不稳定。
    解决方案:及时替换故障电容器,并按照手册进行重新连接和测试。

    总结和推荐


    UPJ系列铝电解电容器以其卓越的低阻抗、高可靠性和广泛的适用性,成为市场上备受推崇的产品。无论是用于家用电器还是工业控制系统,UPJ系列都能提供稳定的性能和持久的使用寿命。对于追求高效能和可靠性的用户来说,UPJ系列是一个值得信赖的选择。
    我们强烈推荐UPJ系列铝电解电容器,尤其是在高负载和高温环境下工作的系统中。它们的设计和制造过程严格遵循行业标准,确保产品质量和用户满意度。

UPJ1A221MED参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 270mA@ 120Hz,370mA@ 10kHz
长*宽*高 15mm*15mm*16mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPJ1A221MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1A221MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1A221MED UPJ1A221MED数据手册

UPJ1A221MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
