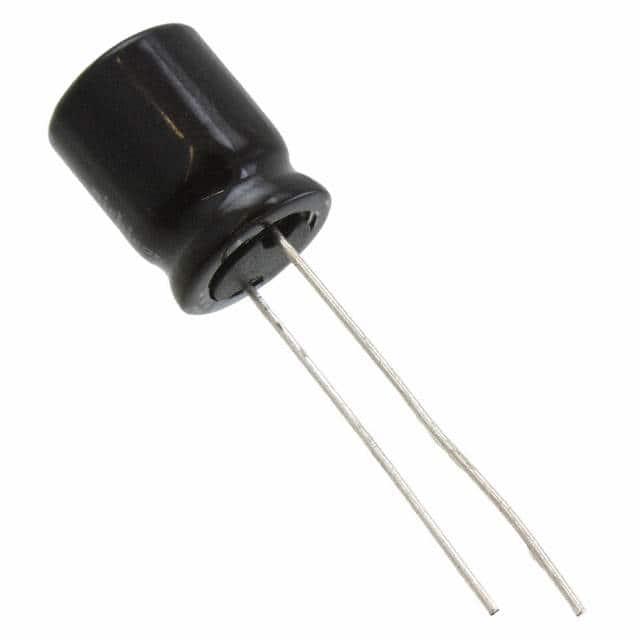

UVR1A102MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 10V ±20% 2000h@ 85°C 650mA@ 120Hz,747.5mA@ 10kHz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: UVR1A102MPD
供应商: nichicon
标准整包数: 2000
NICHICON 铝电解电容 UVR1A102MPD

UVR1A102MPD概述

    CAT.8100U ALUMINUM ELECTROLYTIC CAPACITORS 技术手册

    1. 产品简介


    CAT.8100U 是一款铝电解电容器,属于 VR 系列。这类电容器以其微型尺寸、高可靠性和环保特性而闻名。与 VX 系列相比,VR 系列的外壳体积更小。此外,该系列产品符合 RoHS 指令(2002/95/EC),确保了无铅制造。CAT.8100U 主要适用于消费电子、通讯设备、工业控制和汽车电子等领域。

    2. 技术参数


    - 温度范围:-40℃ 至 +85℃(6.3V 至 400V),-25℃ 至 +85℃(450V)
    - 额定电压:6.3V 至 450V
    - 额定电容:0.1μF 至 33000μF
    - 电容精度:±20%(120Hz,20℃)
    - 漏电流:无负载条件下,在 85℃下放置 1000 小时后,漏电流不超过规定的耐久特性
    - 损耗角正切(tan δ):0.08(100V)
    - 低温度稳定性:满足规定的稳定性要求
    - 使用寿命:1000 小时(85℃)
    - 标记方式:白字印在黑色套筒上
    - 配置:径向引线型
    - 压力释放阀:有

    3. 产品特点和优势


    - 小型化设计:VR 系列的外壳比 VX 系列小一档,适合紧凑空间的设计需求。
    - 环保材料:无铅制造,符合 RoHS 指令,对环境友好。
    - 高可靠性:在高温下长时间运行仍能满足耐久性要求。
    - 低损耗角正切:较低的 tan δ 值有助于减少电容器的损耗,提高电路效率。
    - 优良的温度稳定性:能够在较宽的温度范围内保持稳定的性能。

    4. 应用案例和使用建议


    - 消费电子:用于便携式设备如智能手机和平板电脑,可以有效节省内部空间。
    - 通信设备:如路由器和交换机中的电源滤波。
    - 工业控制:用于工厂自动化系统中的电源滤波和能量储存。
    - 汽车电子:在引擎管理系统和其他高压环境中提供稳定性能。
    使用建议:
    - 在高频电路中使用时,应注意其频率响应特性。
    - 在恶劣环境下使用时,需考虑额外的防护措施以延长使用寿命。
    - 确保正确连接极性,避免因反接导致的损坏。

    5. 兼容性和支持


    - 兼容性:CAT.8100U 与同类铝电解电容器具有良好的互换性,可在大多数现有设计中直接替代。
    - 支持和服务:制造商提供详尽的技术文档和客户支持,确保用户能够充分利用产品的优势。

    6. 常见问题与解决方案


    - 问题:如何处理电容器反接?
    - 解决方案:确保在安装前正确识别电容器的正负极,避免反接。
    - 问题:长时间工作后出现漏电流增加怎么办?
    - 解决方案:定期检查并更换老旧电容器,以确保电路正常运行。
    - 问题:在高温环境下使用时如何保护电容器?
    - 解决方案:采用适当的散热措施,如安装散热片,以降低温度影响。

    7. 总结和推荐


    CAT.8100U 铝电解电容器凭借其微型化设计、高可靠性、符合 RoHS 标准等特点,在多种应用场景中表现出色。对于需要高稳定性和环保性的应用场合,强烈推荐使用 CAT.8100U 电容器。

UVR1A102MPD参数

参数
电容值 1mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 650mA@ 120Hz,747.5mA@ 10kHz
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVR1A102MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1A102MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1A102MPD UVR1A102MPD数据手册

UVR1A102MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
