首页  >  产品百科  >  UWX1E101MCL1GB

UWX1E101MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 50mΩ 2000h@ 85°C 110mA@ 120Hz,165mA@ 10kHz 5101-4 贴片安装 8.3mm*8.3mm*5.4mm
供应商型号: 2369231
供应商: element14
标准整包数: 1000

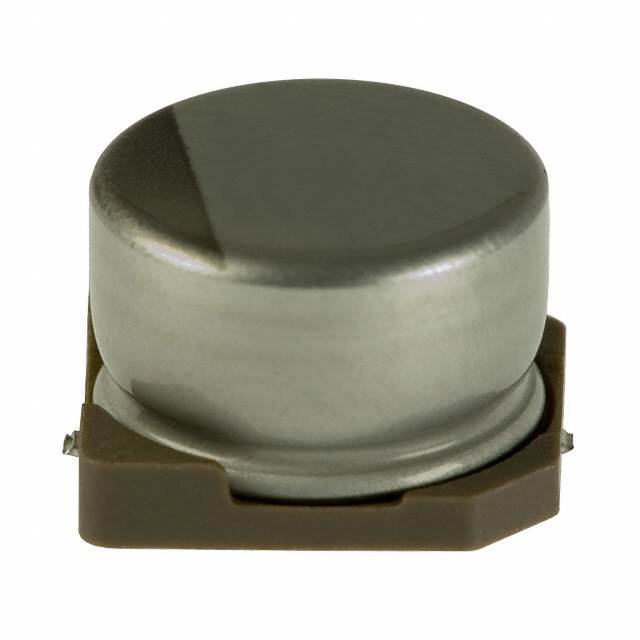

NICHICON 铝电解电容 UWX1E101MCL1GB

UWX1E101MCL1GB概述

    CAT.8100J 铝电解电容器

    产品简介


    CAT.8100J 系列铝电解电容器是一种适用于表面安装的高性能电容器。这类电容器以其小巧的外形尺寸和卓越的电气特性而闻名,适用于高密度电路板上的自动贴装设备。产品符合RoHS标准(2011/65/EU 和 (EU)2015/863),并且通过了AEC-Q200认证,确保了其在各种应用中的可靠性。

    技术参数


    - 额定电压范围:4V 至 50V
    - 额定电容范围:1μF 至 330μF
    - 电容容差:±20%(120Hz,20°C)
    - 泄漏电流:应用额定电压2分钟后的泄漏电流不超过 0.01CV 或 3 μA,以较大者为准
    - 损耗角正切 (tan δ):根据额定电压不同,tan δ 的最大值范围从 0.12 到 0.30 不等
    - 温度范围:-40°C 至 +85°C
    - 工作寿命:2000 小时 @ 85°C 负载条件下
    - 焊接耐热性:在250°C下保持30秒后,仍能符合规定的特性要求
    - 阻抗比:在不同的频率下,阻抗比从 2:1 到 8:1 不等

    产品特点和优势


    CAT.8100J 系列铝电解电容器具有以下优势:
    - 小型化设计:采用5.5mm高度的芯片型设计,适合高密度电路板。
    - 自动贴装兼容性:适用于自动化设备的自动贴装,提高生产效率。
    - 长寿命:在极端条件下依然表现出色,适合工业应用。
    - 环境友好:符合RoHS指令,减少对环境的影响。
    - 高可靠性:通过了AEC-Q200认证,确保了其在汽车和其他高可靠性需求的应用中的稳定表现。

    应用案例和使用建议


    CAT.8100J 系列铝电解电容器广泛应用于汽车电子、电源管理、通讯设备及工业控制等领域。例如,在电动汽车的电池管理系统中,它们可以用来滤波和平滑直流电源。对于这些应用,建议在设计阶段充分考虑电容器的工作条件,如温度和电流应力,以确保最佳性能。

    兼容性和支持


    - 兼容性:该产品适用于自动贴装设备,并且可以与其他标准电子元件良好配合使用。
    - 支持:制造商提供详细的安装指南和焊接规范(见页16和17)。如有需要更高C/V产品的选择,请参考页171的UUR系列和页181的UUG系列。

    常见问题与解决方案


    - 问题1:电容器的初始电容变化超出容差范围。
    - 解决方案:检查并确保正确应用和测试频率,同时遵循制造商的焊接和组装规范。
    - 问题2:电容器泄漏电流过高。
    - 解决方案:确认电容器没有过热,并确保正确存储和运输条件。

    总结和推荐


    CAT.8100J 系列铝电解电容器在设计上非常先进,具备出色的电气特性和可靠性。无论是应用于汽车电子还是其他需要高可靠性电容器的应用领域,都能提供卓越的表现。强烈推荐该系列产品用于需要高性能电容器的各种应用场景。

UWX1E101MCL1GB参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 50mΩ
工作寿命 2000h@ 85°C
纹波电流 110mA@ 120Hz,165mA@ 10kHz
长*宽*高 8.3mm*8.3mm*5.4mm
通用封装 5101-4
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

UWX1E101MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWX1E101MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWX1E101MCL1GB UWX1E101MCL1GB数据手册

UWX1E101MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1526 ¥ 1.277
2000+ $ 0.1449 ¥ 1.2126
5000+ $ 0.1359 ¥ 1.1375
10000+ $ 0.1277 ¥ 1.0688
25000+ $ 0.1197 ¥ 1.0023
50000+ $ 0.1118 ¥ 0.9357
100000+ $ 0.1041 ¥ 0.8713
库存: 4990
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1277
