UCS2C101MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 160V ±20% 10000h@ 105°C 1.42A@ 100 kHz,710mA@ 120Hz 通孔安装 16mm*20mm*21.5mm
供应商型号: D-UCS2C101MHD6
供应商: Future
标准整包数: 1

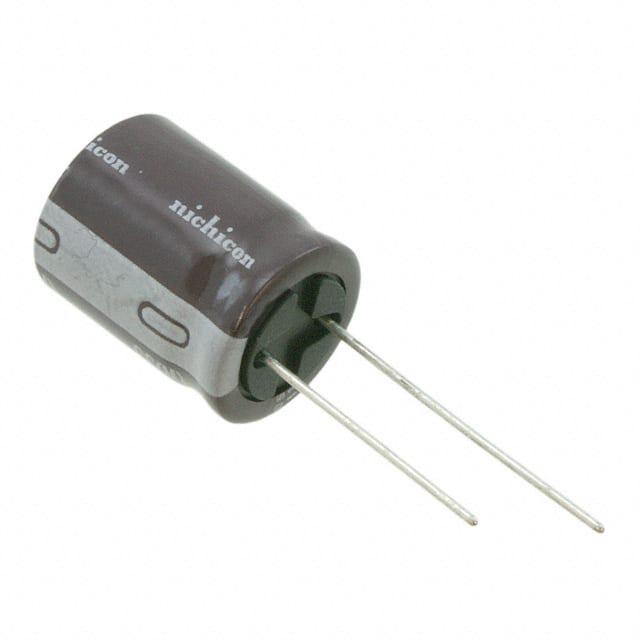

NICHICON 铝电解电容 UCS2C101MHD6

UCS2C101MHD6概述

    # 铝电解电容器(UCS系列)技术手册

    产品简介


    铝电解电容器是一种广泛应用于电力系统、通信设备和工业控制等领域的电子元件。本文所讨论的产品为UCS系列铝电解电容器,具有小体积、高纹波电流和高可靠性等特点,特别适用于荧光灯等需要高可靠性的照明设备中的球灯电路。该系列产品符合RoHS指令(2011/65/EU),确保无铅环保。

    技术参数


    基本规格
    - 额定电压范围:160V至450V
    - 额定电容范围:6.8μF至330μF
    - 温度范围:-40℃至+105℃(根据不同的额定电压)
    - 容量公差:±20%
    - 漏电流:在室温条件下,施加额定电压1分钟后,漏电流不超过0.04CV+100(μA)
    电气特性
    - 失角正切(tan δ):最大值为0.20
    - 低温度稳定性:-25℃/-40℃时,阻抗比ZT/Z20最大为3.0/6.0
    - 负载寿命:在+105℃环境下可承受8000至10000小时的负载寿命
    尺寸及配置
    - 该产品为径向引脚型,圆柱形设计
    - 引线材料为无铅材质,套管材料为无铅PET材质
    - 具有泄压装置,以防止内部压力过高导致的损坏
    - 封装规格详见尺寸表,具体尺寸请参考第20、21、22页

    产品特点和优势


    UCS系列铝电解电容器的主要优势包括:
    - 高纹波电流承受能力:可在高达105℃的高温环境下长期稳定运行
    - 长寿命:负载寿命达到8000到10000小时
    - 无铅环保:符合RoHS指令,适用于环保要求较高的场合
    - 优越的稳定性:在宽泛的工作温度范围内保持良好的性能

    应用案例和使用建议


    应用案例
    UCS系列电容器广泛应用于各类照明设备,如荧光灯等,通过其出色的负载寿命和高纹波电流承受能力,保证设备在各种复杂环境下的稳定运行。
    使用建议
    - 在选择电容器时,应考虑实际应用中的工作温度和所需的电容值。
    - 确保电容器安装后周围有足够的散热空间,特别是在高负荷运行状态下。
    - 在高温环境中,建议适当增加冷却措施,以延长电容器的使用寿命。

    兼容性和支持


    UCS系列铝电解电容器能够与大多数标准电路板设计兼容。制造商提供全面的技术支持和维护服务,以帮助用户在应用过程中遇到的问题。此外,有关产品的详细规格和使用说明可参考第20至22页的尺寸表,以及第4页的最小订购数量。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:电容器在高温下工作时,如何避免过早失效?
    - 答:应在设计时考虑到散热措施,如采用高效的散热器或在电路板上留出足够的空间,以确保电容器周围保持适当的温度。
    2. 问:如何判断电容器是否出现故障?
    - 答:可以通过测量其阻抗或检查是否有明显的物理损坏(如鼓包)。如果电容器的工作状态异常,应立即停止使用并更换新的电容器。

    总结和推荐


    UCS系列铝电解电容器凭借其独特的高可靠性、高纹波电流承受能力和优秀的耐久性,在照明设备等应用中展现出强大的竞争力。综合上述分析,我们强烈推荐这款产品用于需要高性能、长寿命的电子设备中。

UCS2C101MHD6参数

参数
电容值 100μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.42A@ 100 kHz,710mA@ 120Hz
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2C101MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2C101MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2C101MHD6 UCS2C101MHD6数据手册

UCS2C101MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.493 ¥ 4.2018
75+ $ 0.469 ¥ 4.0328
250+ $ 0.4536 ¥ 3.9356
750+ $ 0.44 ¥ 3.8194
2500+ $ 0.4104 ¥ 3.5321
库存: 100
起订量: 30 增量: 1
交货地:
最小起订量为:25
合计: ¥ 105.04
