ULD2W470MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 450V ±20% 20000h@ 105°C 480mA@ 120Hz,864mA@ 100kHz 通孔安装 18mm*25mm*27mm
供应商型号: 493-16924-ND
供应商: Digi-Key
标准整包数: 1

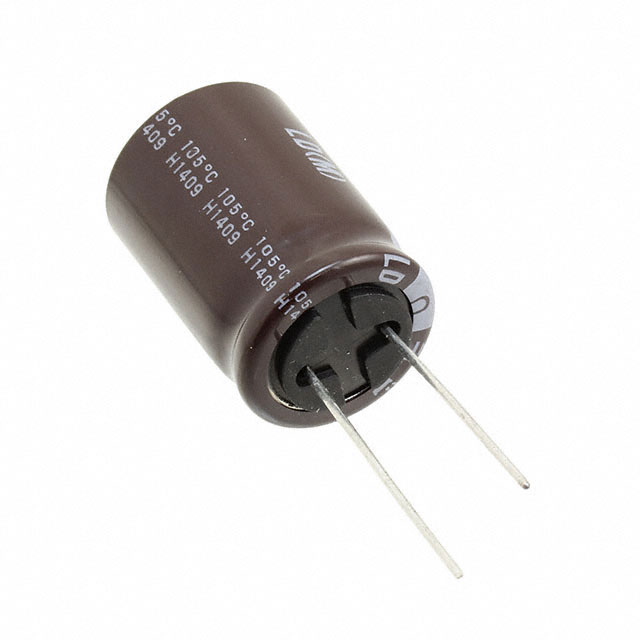

NICHICON 铝电解电容 ULD2W470MHD

ULD2W470MHD概述

    # ALUMINUM ELECTROLYTIC CAPACITORS ULD 系列技术手册

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS ULD 系列是一种小型化、长寿命的铝电解电容器,专为LED照明电源和其他高可靠性应用设计。该系列电容器以其卓越的性能、高可靠性及长使用寿命闻名,适用于各种恶劣的工作环境。产品通过RoHS认证(2011/65/EU 和 EU 2015/863),符合环保要求。
    主要功能
    - 长寿命:承受10,000到20,000小时的负载寿命(+105°C)
    - 小型化设计:适合紧凑空间的应用
    - 稳定性好:适合高频和高温应用环境
    应用领域
    - LED照明电源
    - 工业控制设备
    - 通信设备
    - 汽车电子系统

    技术参数


    | 参数名称 | 值 |

    | 工作温度范围 | –40°C 至 +105°C |
    | 额定电压范围 | 10V 至 450V |
    | 额定电容范围 | 1μF 至 330μF |
    | 容量误差 | ±20% |
    | 损耗角正切(tan δ) | ≤0.24(@120Hz,20°C) |
    | 泄漏电流 | ≤0.01CV 或 3μA,取较大值 |
    | 阻抗比(@120Hz) | ≤3 |
    | 额定纹波电流(@120Hz) | 见具体型号表 |

    产品特点和优势


    - 长寿命:高达20,000小时的负载寿命(+105°C),特别适合需要长时间稳定运行的场合。
    - 高可靠性:经过严格的品质测试,保证在极端环境下仍能正常工作。
    - 环保合规:完全符合RoHS指令要求,环保无铅设计。
    - 多样化选择:提供多种容量、电压和尺寸选择,以满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    1. LED照明电源:ULD 系列电容器被广泛应用于LED驱动电路中,以提高系统的整体效率和稳定性。
    2. 工业控制设备:适用于对电容器性能要求较高的工业控制系统,如变频器和PLC。
    使用建议
    - 散热管理:确保电容器周围环境温度不超出额定工作温度范围,必要时增加散热措施。
    - 安装方向:遵循制造商的建议进行正确安装,以避免因安装不当导致的性能下降。
    - 定期检查:对于长期运行的系统,建议定期检查电容器状态,防止过热或老化问题。

    兼容性和支持


    ULD 系列电容器与主流的LED驱动芯片和电源模块高度兼容,可直接替换传统电容器。厂商提供详细的技术文档和支持服务,帮助客户快速集成和调试产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 改善散热条件,减少负载电流 |
    | 泄漏电流过大 | 更换高耐压电容器或重新设计电路 |
    | 使用寿命不足 | 确保工作环境符合额定参数 |

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS ULD 系列电容器以其卓越的性能、可靠性和环保特性,在LED照明及其他高要求的应用场景中表现出色。推荐此产品用于需要长寿命和高稳定性的场合,尤其是LED驱动和工业控制领域。总体而言,ULD 系列电容器是性价比极高的解决方案,值得广泛推广和使用。

    以上是对 ALUMINUM ELECTROLYTIC CAPACITORS ULD 系列的技术手册解析,希望对您有所帮助!

ULD2W470MHD参数

参数
电容值 47μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 20000h@ 105°C
纹波电流 480mA@ 120Hz,864mA@ 100kHz
长*宽*高 18mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ULD2W470MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

ULD2W470MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON ULD2W470MHD ULD2W470MHD数据手册

ULD2W470MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
