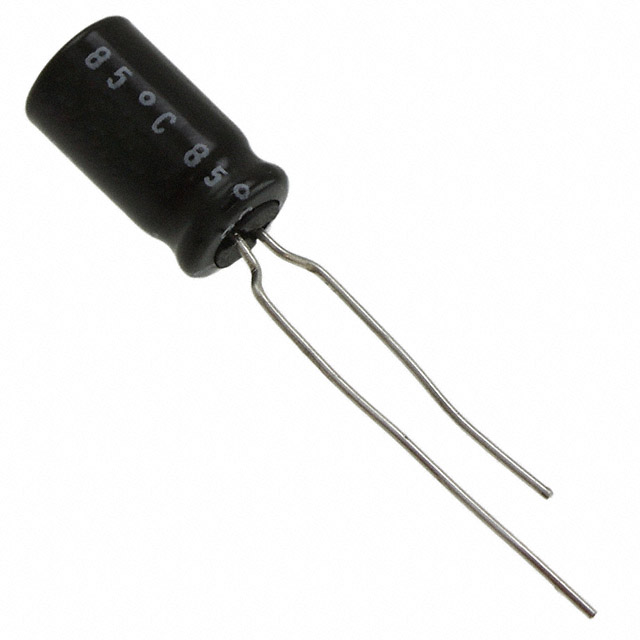

UVR1E101MED1TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 2000h@ 85°C 190mA@ 120Hz,285mA@ 10kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: J-NICH-0052813
供应商: Chip1stop
标准整包数: 1
NICHICON 铝电解电容 UVR1E101MED1TA

UVR1E101MED1TA概述

    ALUMINUM ELECTROLYTIC CAPACITORS

    1. 产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于娱乐电子设备及其他多种领域。它们以其高容量、低成本和较小体积著称,特别适合要求一定耐压和容量稳定性的场合。这款UVR系列产品符合RoHS指令(2011/65/EU和EU 2015/863),确保环保合规。

    2. 技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -40至+85°C(6.3V至400V)、-25至+85°C(450V) |
    | 额定电压范围 | 6.3至450V |
    | 额定电容范围 | 0.47至33000µF |
    | 容量公差 | ±20%(120Hz、20°C时) |
    | 漏电流 | 在20°C条件下:1分钟后小于0.03CV或4µA,取较大者;2分钟后小于0.01CV或3µA,取较大者 |
    | 损耗角正切 (tan δ) | 见下表 |
    | 低温度稳定性 | 经过规定条件处理后,满足耐久性指标 |
    | 耐久性 | 经2000小时、85°C下的额定电压处理后,在20°C下需满足相应的规格指标 |
    | 储存寿命 | 未加载情况下存储于85°C环境下1000小时,并经过规定处理后需满足耐久性指标 |
    | 标记 | 白色标记印刷于黑色套管上 |

    3. 产品特点和优势


    - 高可靠性:耐高温设计,适用于极端工作环境。
    - 长寿命:良好的耐久性和储存寿命,确保长期稳定工作。
    - 多功能性:宽泛的工作电压和容量范围,适用范围广。
    - 环保:符合RoHS指令,减少对环境的影响。
    - 优良性能:出色的损耗角正切和稳定的容量变化。

    4. 应用案例和使用建议


    该电容器主要用于娱乐电子产品中,如音响系统、LED驱动电路等。建议在高要求的音频设备和电源管理应用中采用,以确保其最佳性能。例如,在音响设备中,选择合适的电容值可以提升音质表现,降低失真率。

    5. 兼容性和支持


    UVR系列铝电解电容器具有良好的兼容性,可与其他标准组件配合使用。厂商提供详细的技术文档和全面的支持服务,包括定制化的产品规格和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量降低 | 检查工作温度是否超出规范范围,确保正确连接电容器。 |
    | 纹波电流过大 | 更换具有更高纹波电流规格的电容器。 |
    | 漏电流过大 | 检查安装过程是否有短路现象,确认接线无误。 |

    7. 总结和推荐


    UVR系列铝电解电容器以其出色的性能、可靠的品质和广泛的应用范围成为电子工程师的理想选择。建议在需要高性能、高可靠性的娱乐电子设备和其他应用中优先考虑此系列产品。

UVR1E101MED1TA参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 190mA@ 120Hz,285mA@ 10kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 最后售卖
包装方式 盒装

UVR1E101MED1TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1E101MED1TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1E101MED1TA UVR1E101MED1TA数据手册

UVR1E101MED1TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.0368 ¥ 0.3105
50+ $ 0.0359 ¥ 0.3034
100+ $ 0.0343 ¥ 0.2901
200+ $ 0.0339 ¥ 0.2866
500+ $ 0.0333 ¥ 0.2813
1000+ $ 0.0322 ¥ 0.2724
库存: 21582
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 7.76
