UPW1C272MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.7mF 16V ±20% 7000h@ 105°C 1.964A@ 120Hz,2.31A@ 100kHz 通孔安装 12.5mm*31.5mm*31.5mm
供应商型号: 647-UPW1C272MHD
供应商: Mouser
标准整包数: 1

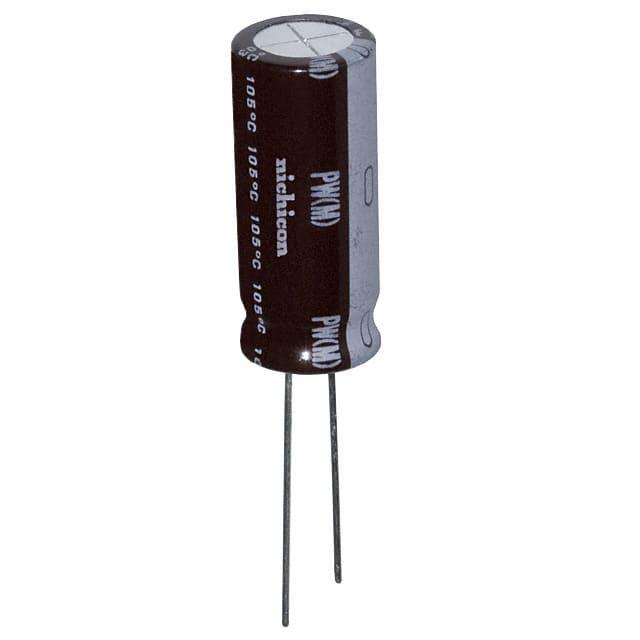

NICHICON 铝电解电容 UPW1C272MHD

UPW1C272MHD概述

    # 铝电解电容器UPW系列技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的关键元件,它们以其卓越的性能和可靠性而闻名。本文所介绍的是UPW系列铝电解电容器,属于径向引线型,具有小型化、低阻抗、高可靠性的特点,适用于开关电源等高频电路设计中。
    主要功能
    - 低阻抗:与同系列的UPM相比,UPW具有更低的阻抗。
    - 高可靠性:在高温条件下运行,可承受高达2000至8000小时的工作时间。
    应用领域
    - 开关电源:用于各种电源转换装置中,以保证稳定的电压输出。
    - 其他高频电路:适合于高频信号处理系统,如通信设备、电脑硬件等。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3V 至 450V |
    | 额定容量范围 | 0.47μF 至 15000μF |
    | 容量公差 | ±20% @ 120Hz, 20℃ |
    | 泄漏电流 | 按照JIS标准,经耐久测试后符合规定 |
    | 损耗角正切值(tan δ) | 见下表 |
    | 温度范围 | –55至+105℃ (6.3至100V),–40至+105℃ (160至450V),–25至+105℃ (450V) |
    | 频率系数 | 见下表 |
    损耗角正切值(tan δ)
    | 额定电压(V) | tan δ(max) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | ... | ... |
    额定纹波电流
    - 在105℃下,额定纹波电流的频率系数见上表
    兼容性
    - RoHS认证:完全符合RoHS指令(2011/65/EU, (EU)2015/863)。
    - AEC-Q200认证:满足汽车电子委员会的Q200标准,具体细节请参阅相关文档。

    产品特点和优势


    - 小型化设计:比UPM系列更小的体积,更有利于紧凑电路板设计。
    - 高可靠性:具备长时间稳定工作的能力,使用寿命长。
    - 低阻抗:出色的高频性能使其特别适合需要低阻抗的应用场合。
    - 合规性:完全符合环保要求和行业标准。

    应用案例和使用建议


    应用案例
    UPW系列电容器被广泛应用于多种电子产品中,例如开关电源、电脑主板、智能手机等。其优异的高频响应特性和长期稳定性使其成为此类应用的理想选择。
    使用建议
    - 散热管理:尽管UPW系列具备出色的高温稳定性,但长时间大功率工作仍需考虑散热问题,以确保电容器寿命和性能。
    - 正确安装:安装时注意电容器的方向和位置,避免因机械应力导致的损坏。

    兼容性和支持


    兼容性
    - 与其他元件兼容:与市场上大多数开关电源和其他高频电路组件相兼容,能够无缝集成。
    - 厂家支持:供应商提供全面的技术支持和服务,包括定制需求咨询、样品获取和技术培训等。
    维护信息
    - 定期检查:建议对电容器进行定期的外观检查和电气测试,确保其正常工作。

    常见问题与解决方案


    问题1:电容器发热严重
    - 解决方案:检查负载情况及散热条件,必要时增加外部散热片或降低工作温度。
    问题2:纹波电流过大
    - 解决方案:确认负载和输入电源状态,适当调整电源设计以减少过高的纹波电流。

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其优越的小型化、低阻抗、高可靠性和符合行业标准的特点,在多种应用场景中表现优秀。我们强烈推荐这款产品给需要高性能铝电解电容器的设计工程师们。其广泛的兼容性和强大的技术支持使得它成为您项目的理想选择。

UPW1C272MHD参数

参数
电容值 2.7mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.964A@ 120Hz,2.31A@ 100kHz
工作寿命 7000h@ 105°C
长*宽*高 12.5mm*31.5mm*31.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1C272MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1C272MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1C272MHD UPW1C272MHD数据手册

UPW1C272MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.771 ¥ 14.965
10+ $ 1.1845 ¥ 10.009
50+ $ 0.8976 ¥ 7.5847
100+ $ 0.8272 ¥ 6.9898
600+ $ 0.6847 ¥ 5.7859
1200+ $ 0.6502 ¥ 5.4939
2400+ $ 0.5975 ¥ 5.0485
5400+ $ 0.5796 ¥ 4.8976
库存: 510
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.96
直接购买
加入购物车
