UVY1E221MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 25V ±20% 1000h@ 105°C 200mA@ 120Hz,300mA@ 10kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 2841957
供应商: element14
标准整包数: 1

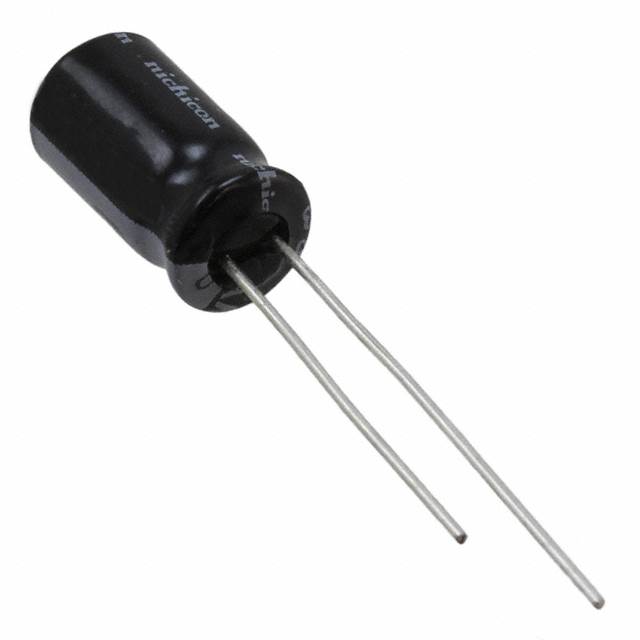

NICHICON 铝电解电容 UVY1E221MED1TD

UVY1E221MED1TD概述

    # 铝电解电容器产品技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的电容元件。它们主要用于存储电荷、平滑电源和信号耦合等应用。这种电容器的特点是容量大、体积小,但对温度敏感。本文将详细介绍几种型号的铝电解电容器,包括UVY、UVZ、UVK、UVY宽温范围系列,以及它们的主要技术和应用优势。

    技术参数


    以下为不同型号的铝电解电容器的技术规格、性能参数、电气特性和工作环境等信息:
    | 型号 | 额定电压(V) | 额定容量(µF) | 尺寸(φD×L,mm) | 泄漏电流(µA) | 损耗角正切(tan δ)最大值 |
    |
    | UVY0J102MPD| 6.3 | 1000 | 8×11.5 | 189 | 0.28 |
    | UVY1A222MPD| 10 | 2200 | 10×16 | 660 | 0.26 |
    | UVY1C221MED| 16 | 220 | 6.3×11 | 105.6 | 0.20 |
    | UVY1V221MPD| 35 | 220 | 8×11.5 | 231 | 0.14 |
    | UVY1H220MDD| 50 | 220 | 5×11 | 33 | 0.12 |
    | UVY1J220MDD| 63 | 220 | 5×11 | 41.58 | 0.10 |
    | UVY2A220MED| 100 | 220 | 6.3×11 | 66 | 0.08 |

    产品特点和优势


    1. 高容量:这些电容器能够提供较大的电容量,适用于需要大量存储电荷的应用场合。
    2. 宽温范围:某些型号如UVY宽温范围系列,在极端温度条件下仍能保持稳定的性能。
    3. 无铅设计:符合RoHS指令(2011/65/EU)和EU 2015/863,无铅焊料和PET套筒,环保安全。
    4. 长寿命:通过压力释放阀设计,能够在过压情况下保护电容器,提高使用寿命。

    应用案例和使用建议


    应用案例
    这些铝电解电容器广泛应用于汽车电子、通信设备、工业控制等领域。例如,UVY系列适合用于车载音响系统中的电源平滑电路;UVZ系列适用于要求高稳定性的音频放大器。
    使用建议
    1. 温度管理:在高温环境下使用时,要注意散热问题,避免电容器因过热而损坏。
    2. 正确选型:根据具体应用场景选择合适的额定电压和容量,以确保电容器的安全运行。
    3. 定期检测:定期检测电容器的性能,及时更换老化的电容器,确保设备正常运行。

    兼容性和支持


    这些铝电解电容器与多种电子设备兼容,可以与其他电子元件和设备协同工作。制造商提供了详细的使用手册和技术支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查是否有短路或损坏,更换电容器 |
    | 容量下降严重 | 检查是否超过使用寿命,考虑更换 |
    | 爆炸或起火 | 断开电源并更换电容器,检查电路问题 |
    | 温度过高 | 改善散热条件,增加外部散热装置 |

    总结和推荐


    综上所述,这些铝电解电容器具有优异的容量、耐温性和可靠性,适用于广泛的电子设备。特别推荐UVY系列和UVY宽温范围系列,因为它们在温度范围、容量和稳定性方面表现卓越,非常适合需要高性能和可靠性的应用场景。强烈建议在设计和维护电子设备时选用这些优质的铝电解电容器。

UVY1E221MED1TD参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 200mA@ 120Hz,300mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UVY1E221MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVY1E221MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVY1E221MED1TD UVY1E221MED1TD数据手册

UVY1E221MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2134
10+ ¥ 1.0302
100+ ¥ 0.61
500+ ¥ 0.5987
1000+ ¥ 0.576
2000+ ¥ 0.565
库存: 1440
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.21
