UES1E101MPM

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 1000h@ 85°C 通孔安装 10mm*16mm*17.5mm
供应商型号: 647-UES1E101MPM
供应商: Mouser
标准整包数: 1

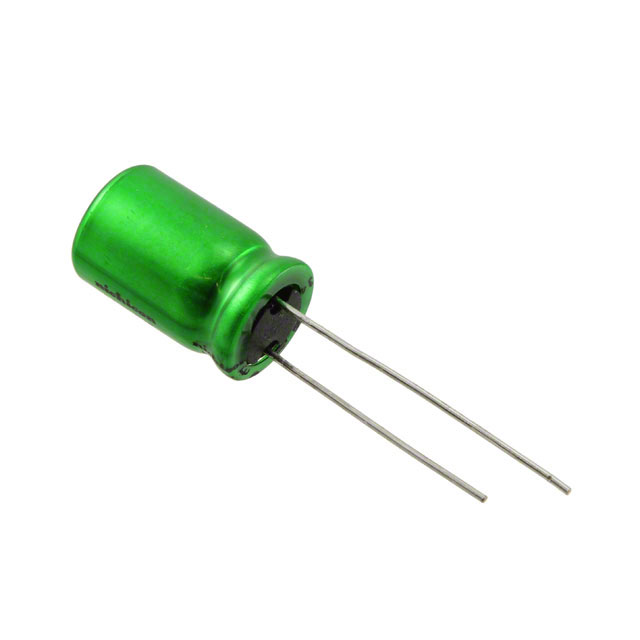

NICHICON 铝电解电容 UES1E101MPM

UES1E101MPM概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于音频设备中。本文介绍的产品型号为“UES Bi-Polarized”,属于“Nichicon Muse”系列。该系列产品特别适合用于音频信号电路中。此外,这些电容器完全符合RoHS指令(2011/65/EU, (EU)2015/863),确保环保标准的合规性。

    2. 技术参数


    该铝电解电容器的技术规格如下:
    - 温度范围:-40°C 至 +85°C
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:1μF 至 1000μF
    - 电容容差:± 20%
    - 漏电流:1 分钟内额定电压下的漏电流不超过 0.03CV 或 3 μA 中的较大值
    - 损耗角正切(tan δ):
    - 6.3V: 0.24
    - 10V: 0.20
    - 16V: 0.16
    - 25V: 0.16
    - 35V: 0.14
    - 50V: 0.12
    - 低温稳定性:电容变化和漏电流变化符合规定
    - 耐久性:经过85°C环境下1000小时老化测试,恢复到20°C后,性能稳定
    - 存放寿命:无负载条件下存放1000小时后,在20°C下施加电压仍满足耐久性要求

    3. 产品特点和优势


    - 适用于音频设备:独特的声学特性使其成为音频信号电路的理想选择。
    - 高可靠性:经过严格的耐久性和低温稳定性测试,确保长期稳定的性能。
    - 环境友好:符合RoHS标准,减少环境污染。
    - 高容量和宽电压范围:提供多种容量和电压选项,满足不同应用需求。

    4. 应用案例和使用建议


    该电容器适用于音频放大器、扬声器和其他音频设备中。根据手册中的应用示例,建议在设计电路时,考虑到电容器的额定电压和电容值,以确保最佳性能。

    5. 兼容性和支持


    该电容器与其他电子元器件和设备具有良好的兼容性,可用于多种音频设备中。厂商提供详尽的技术支持和维护服务,确保用户在使用过程中得到及时的帮助。

    6. 常见问题与解决方案


    - 问题1:漏电流偏高
    - 解决方法:检查安装是否正确,确保电容器在规定的温度范围内工作。
    - 问题2:电容值不稳定
    - 解决方法:确保电容器在存储和运输过程中遵循正确的条件,避免极端环境的影响。
    - 问题3:工作温度过高
    - 解决方法:采用适当的散热措施,确保电容器在规定的温度范围内工作。

    7. 总结和推荐


    该铝电解电容器以其出色的性能、高可靠性和广泛应用的兼容性脱颖而出。特别适合于音频设备领域,是一款值得推荐的产品。用户在选择时,可以根据具体的应用需求,选择合适的额定电压和电容值,以确保最佳的性能表现。

UES1E101MPM参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 -
长*宽*高 10mm*16mm*17.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UES1E101MPM厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UES1E101MPM数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UES1E101MPM UES1E101MPM数据手册

UES1E101MPM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.081 ¥ 9.1345
10+ $ 0.6659 ¥ 5.6264
50+ $ 0.498 ¥ 4.2077
100+ $ 0.4202 ¥ 3.5507
500+ $ 0.337 ¥ 2.8473
1000+ $ 0.2959 ¥ 2.5005
1800+ $ 0.2797 ¥ 2.3636
5400+ $ 0.252 ¥ 2.1294
10800+ $ 0.2279 ¥ 1.9253
库存: 3572
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.13
