UPW2V010MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 350V ±20% 5000h@ 105°C 17mA@ 120Hz,27.2mA@ 10kHz 通孔安装 10mm(长度)*12.5mm(高度)
供应商型号: TS-UPW2V010MPD
供应商: 海外现货
标准整包数: 200

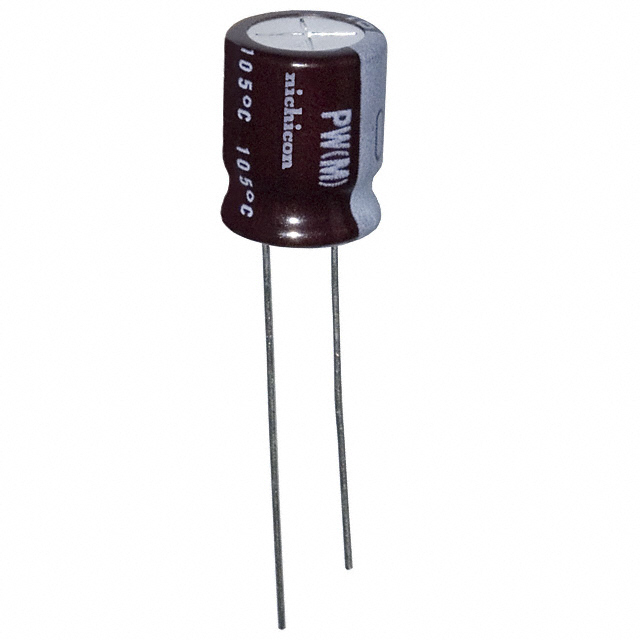

NICHICON 铝电解电容 UPW2V010MPD

UPW2V010MPD概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100L UPW 技术手册解析

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100L UPW 是一种铝电解电容器,特别适用于开关电源等高要求的应用场合。这类电容器具有较小的尺寸和较低的阻抗,同时具备高可靠性和长期稳定性。它们广泛应用于各种电子产品中,如通信设备、工业控制设备、消费电子产品等。

    技术参数


    - 尺寸和容量范围:电容器的尺寸范围从 φ5mm 到 φ18mm,容量范围从 0.47μF 至 15000μF。
    - 额定电压范围:额定电压范围为 6.3V 至 450V。
    - 电容容差:额定容差为 ±20%。
    - 工作温度范围:工作温度范围为 -55°C 至 +105°C(6.3V 至 100V),-40°C 至 +105°C(160V 至 400V),-25°C 至 +105°C(450V)。
    - 泄漏电流:在 20°C 下,应用额定电压 1 分钟后的泄漏电流不大于 0.03CV 或 4μA(取较大值)。
    - 耐久性:能承受 2000 小时至 8000 小时的工作时间。
    - 符合标准:符合RoHS 指令(2011/65/EU, (EU)2015/863)及 AEC-Q200 规范。

    产品特点和优势


    - 小型化设计:UPW 系列具有更小的外壳尺寸和更低的阻抗,相比于 UPM 系列,具备更佳的性能。
    - 高可靠性:经过长时间耐久性测试,确保在恶劣条件下仍能稳定运行。
    - 广泛适用:适用于多种电压等级,满足不同应用场景的需求。
    - 环保认证:符合 RoHS 和 AEC-Q200 认证,对环境保护做出贡献。

    应用案例和使用建议


    - 应用场景:常见的应用场景包括开关电源、UPS 系统、逆变器、LED 驱动器等。例如,在一个开关电源中,这些电容器能够有效地过滤纹波电流,提高电源转换效率。
    - 使用建议:
    - 在选择电容器时,应根据具体电路要求和工作条件选择合适的额定电压和电容值。
    - 在安装过程中,应确保电容器的正负极正确连接,并避免过度弯曲引脚。
    - 对于高频率应用,应考虑电容器的额定纹波电流能力,以防止过热损坏。

    兼容性和支持


    - 兼容性:这些电容器与其他制造商的标准引脚配置兼容,易于集成到现有系统中。
    - 技术支持:提供详细的技术文档和客户支持服务,确保用户能够在安装和使用过程中得到帮助。

    常见问题与解决方案


    - Q: 如何判断电容器是否故障?
    - A: 可以通过测量电容器的漏电流来判断其是否失效。如果漏电流超过规定值,则需要更换电容器。
    - Q: 如何处理电容器表面的灰尘和污渍?
    - A: 使用软布轻轻擦拭,避免使用腐蚀性的清洁剂。
    - Q: 如何存储电容器?
    - A: 存储时应保持干燥,避免暴露在高温或潮湿环境中。

    总结和推荐


    综上所述,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100L UPW 具备小型化、低阻抗、高可靠性等特点,特别适合应用于开关电源等高要求的应用场合。它在多个方面的优异表现使其在市场上具有较强的竞争力。如果您正在寻找一款高性能、可靠的铝电解电容器,这款产品是一个值得考虑的选择。强烈推荐用于需要高效能、长寿命的电力电子设备中。

UPW2V010MPD参数

参数
电容值 1μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 17mA@ 120Hz,27.2mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 10mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW2V010MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2V010MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2V010MPD UPW2V010MPD数据手册

UPW2V010MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
