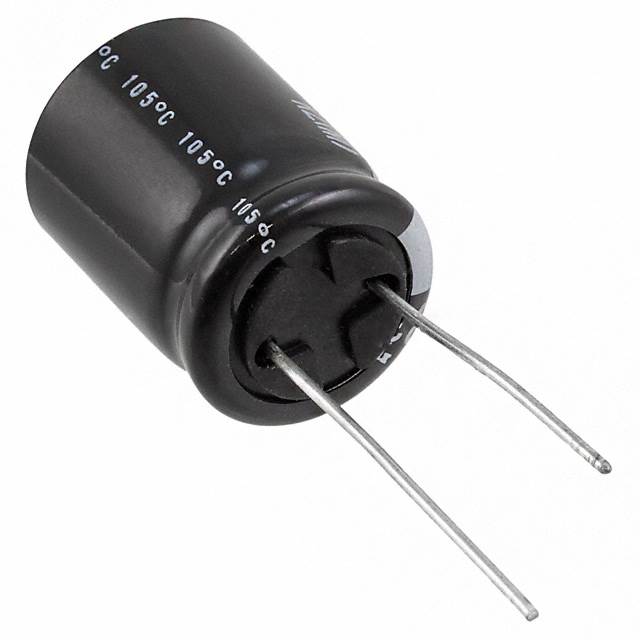

URZ1E222MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 25V ±20% 1000h@ 105°C 1.1155A@ 10kHz,970mA@ 120Hz 通孔安装 18mm*15mm*16.5mm
供应商型号: S-URZ1E222MHD
供应商: Future
标准整包数: 50
NICHICON 铝电解电容 URZ1E222MHD

URZ1E222MHD概述

    铝电解电容器URZ

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是广泛应用于各类电子产品中的关键组件,用于储存和释放电能。URZ系列铝电解电容器具有紧凑低轮廓设计和宽温度范围的特点,适用于需要小尺寸和稳定工作的场合。这些电容器支持的操作温度范围为-55℃至+105℃(某些型号可在-40℃开始操作),并且符合RoHS指令(2011/65/EU),确保环保且安全可靠。

    技术参数


    | 参数 | 描述 |

    | 类别温度范围 | -55到+105℃ (6.3至100V),-40到+105℃ (160至400V) |
    | 额定电压范围 | 6.3至400V |
    | 额定电容范围 | 1至10000μF |
    | 电容容差 | ±20%(120Hz,20℃) |
    | 泄漏电流 | 额定电压(6.3至100V):0.03CV或4μA取大值
    额定电压(160至400V):0.01CV或3μA取大值 |
    | 损角正切(tan δ) | 6.3V:≤0.28
    10V:≤0.24
    16V:≤0.20
    25V:≤0.16
    35V:≤0.14
    50V:≤0.12
    63V:≤0.10
    100V:≤0.08
    160V:≤0.20
    200V:≤0.20
    250V:≤0.20
    400V:≤0.25 |
    | 低温稳定性 | 低于初始指定值200% |
    | 使用寿命 | 在105℃下保存1000小时后,需符合规定的耐久特性值 |
    | 储存寿命 | 色码标记 |
    | 标记 | 白色字母在黑色套筒上 |

    产品特点和优势


    1. 宽温范围:URZ系列电容器能够在极端温度环境下稳定工作,这使得它们在汽车、工业控制和航空航天等领域得到广泛应用。
    2. 高可靠性:通过严格测试和质量控制,URZ系列电容器具有优异的使用寿命和高温稳定性,确保长期可靠性。
    3. 环保合规:符合RoHS标准,减少了对环境的影响。
    4. 低损耗:低损角正切(tan δ)和良好的电容稳定性确保了高效的能量存储和释放。

    应用案例和使用建议


    - 应用案例:在汽车电子控制系统中,URZ电容器用于电源管理,提供稳定的直流输出。此外,在工业自动化设备中,它们用于滤波和储能。
    - 使用建议:在极端环境条件下,确保正确选择额定电压和温度范围合适的电容器型号。对于大规模应用,建议在电路设计阶段进行充分测试以验证性能。

    兼容性和支持


    URZ系列电容器可与多种电子设备和电路兼容。供应商提供详尽的技术文档和客户支持服务,确保安装和使用的顺利进行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容容量不足 | 确认使用额定电压和容量的正确型号 |
    | 电容器泄露电流过大 | 检查是否超过额定电压,必要时更换符合要求的电容器 |
    | 电容器在高温下失效 | 选择更高温度等级的电容器型号或使用散热措施 |

    总结和推荐


    综上所述,URZ系列铝电解电容器凭借其紧凑的设计、宽温度范围、高可靠性和环保特性,成为在严苛环境中工作的理想选择。强烈推荐在需要高性能、高稳定性的应用场景中使用URZ电容器。

URZ1E222MHD参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 1.1155A@ 10kHz,970mA@ 120Hz
长*宽*高 18mm*15mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

URZ1E222MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

URZ1E222MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON URZ1E222MHD URZ1E222MHD数据手册

URZ1E222MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
