UHV1E332MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 3.3mF 25V ±20% 6000h@ 105°C 2.993A@ 120Hz,3.99A@ 100kHz 通孔安装 16mm*25mm*27mm
供应商型号: UHV1E332MHD
供应商: 国内现货
标准整包数: 50

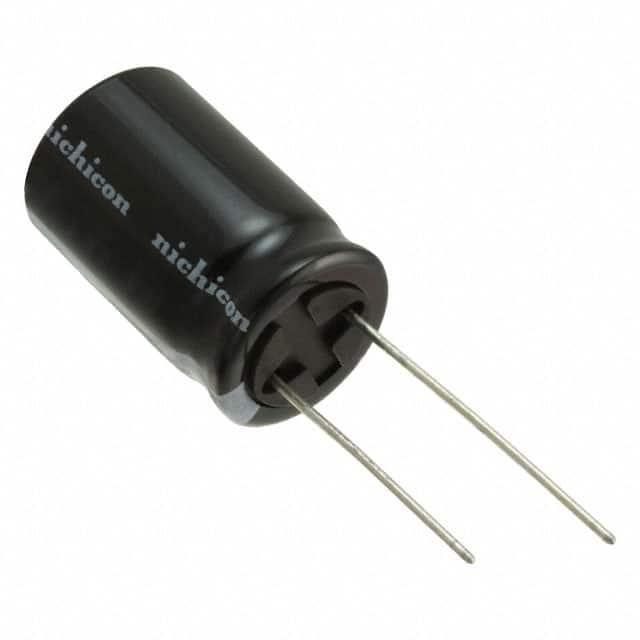

NICHICON 铝电解电容 UHV1E332MHD

UHV1E332MHD概述

    # ALUMINUM ELECTROLYTIC CAPACITORS: UHV Series

    产品简介


    UHV系列铝电解电容器是专为高纹波电流应用设计的产品,其显著特点在于较低的阻抗(impedance),特别是在高频范围内表现出色。该系列产品具有较小的外壳尺寸和卓越的高纹波电流承受能力,能够满足多种现代电子设备的需求。符合RoHS指令(2011/65/EU, EU 2015/863),确保环保要求的同时具备可靠性与稳定性。广泛应用于通信、计算机、消费电子及工业控制等领域。

    技术参数


    | 参数名称 | 规格范围 |

    | 额定电压范围 | 6.3V 至 35V |
    | 额定容量范围 | 47µF 至 8200µF |
    | 工作温度范围 | -40°C 至 +105°C |
    | 损耗角正切(tan δ) | 最大值:0.21(6.3V-10V),增加0.02/每1000µF |
    | 泄漏电流 | ≤ 0.01CV 或 3µA,取较大值 |
    | 稳定性 | 低温度下保持良好稳定性 |
    | 使用寿命 | 符合长期使用寿命标准 |
    | 兼容性标记 | 印有白色标记于黑色套筒上 |
    特殊性能
    - 高频范围下阻抗更低。
    - 支持高纹波电流负载,适用于苛刻的工作环境。

    产品特点和优势


    UHV系列电容器的核心优势体现在以下几个方面:
    1. 优异的高频性能:在高频应用中表现出色,适合开关电源和变频器等场合。
    2. 小型化设计:相较于同类产品,体积更小,便于紧凑型电路板的设计与安装。
    3. 长寿命:通过严格的耐久性测试,确保长时间稳定运行。
    4. 环保认证:完全符合欧盟RoHS指令,对环境友好。
    5. 高可靠性和耐用性:经过日本电子元件可靠性中心认证(Certification No. RCJ-03-23C),保障产品在恶劣条件下的耐用性。

    应用案例和使用建议


    应用案例
    1. 开关电源:UHV系列电容器能够有效地滤除高频噪声,提高电源系统的效率和稳定性。
    2. 变频器:能够在高功率输出时提供稳定的电能支持。
    3. 消费电子产品:如平板电脑、手机充电器等,可增强设备的耐久性和性能表现。
    使用建议
    - 在高频电路中选择更高频率对应型号以获得最佳效果。
    - 安装时尽量减少引线长度以降低寄生效应。
    - 定期检查设备运行状态,必要时进行维护或更换电容器。

    兼容性和支持


    UHV系列电容器与大多数主流电子系统兼容,支持焊接、嵌入式集成等多种安装方式。厂商提供了详尽的技术文档和支持服务,帮助客户解决实际使用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流超标 | 确保安装环境干燥,检查接线是否正确。 |
    | 容量下降超出预期 | 确认工作环境未超过规定温度范围,必要时更换电容器。|
    | 工作寿命短 | 检查电容器是否存在过压或过流情况。 |

    总结和推荐


    综上所述,UHV系列铝电解电容器凭借其出色的高频性能、紧凑的外形设计以及优越的环境适应能力,在众多领域展现出强大的竞争力。无论是对于需要高效率和高可靠性的工业应用,还是注重成本效益的消费电子领域,这款产品都值得信赖。因此,我们强烈推荐UHV系列电容器作为高性能解决方案的理想选择。

UHV1E332MHD参数

参数
电容值 3.3mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.993A@ 120Hz,3.99A@ 100kHz
工作寿命 6000h@ 105°C
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHV1E332MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1E332MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1E332MHD UHV1E332MHD数据手册

UHV1E332MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
