UBY1K132MHL

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.3mF 80V ±20% 25mΩ@ 100kHz 3000h@ 135°C 3.114A@ 120Hz,5.19A@ 100kHz 通孔安装 41.5mm(高度)
供应商型号: 647-UBY1K132MHL
供应商: Mouser
标准整包数: 1

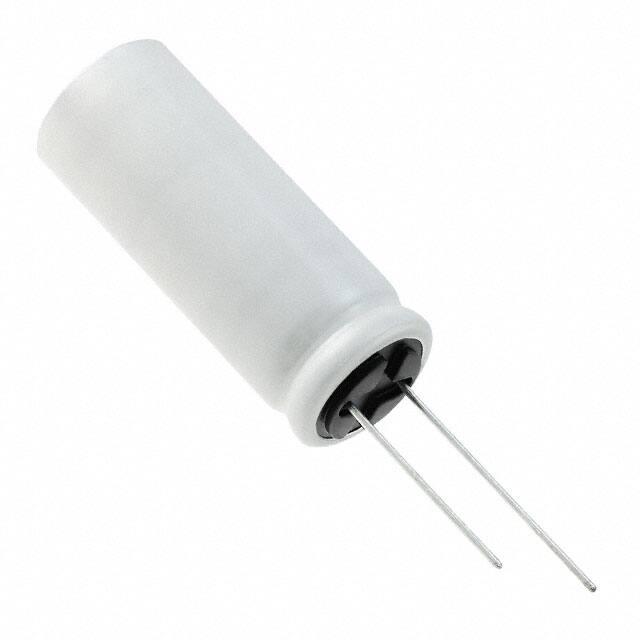

NICHICON 铝电解电容 UBY1K132MHL

UBY1K132MHL概述

    铝电解电容器 UBY 系列 —— 高温专用

    产品简介


    铝电解电容器 UBY 系列专为汽车控制电路设计,如电动助力转向系统和直喷发动机驱动。这款产品在 +125°C 或 +135°C 的极端环境下表现出色,拥有更高的电容值和更高的纹波电流处理能力,优于同系列的 UBT 和 UBW。该产品已通过 RoHS 指令和 AEC-Q200 认证,符合欧盟环境保护标准和汽车行业规范。

    技术参数


    - 温度范围:–40°C 至 +135°C
    - 额定电压范围:25V 至 100V
    - 额定电容范围:160µF 至 12000µF
    - 电容精度:±20%(120Hz,20°C)
    - 漏电流:在 20°C 下施加额定电压 1 分钟后,漏电流不超过 0.03CV(µA)
    - 损耗角正切 (tan δ):最大 0.14(25V),随电压增加而降低
    - 寿命:在 125°C 或 135°C 下,承受 D.C. 偏置加额定纹波电流 3000 小时或 2000 小时
    - 封装尺寸:多种尺寸可选,包括 φD×L(mm)

    产品特点和优势


    UBY 系列电容器以其高纹波电流能力和耐高温特性著称。它们适用于需要极高可靠性、稳定性和环境适应性的应用场合。独特的设计使其能在极端条件下保持出色的性能,同时减少体积和重量,提高系统效率。这些特性使其成为汽车、工业控制和通信设备的理想选择。

    应用案例和使用建议


    - 电动助力转向系统:UBY 系列电容器在高压和高热环境中表现出色,确保系统在不同驾驶条件下的可靠运行。
    - 直喷发动机驱动:高纹波电流处理能力使 UBY 能够满足发动机瞬间高功率需求,提升燃油效率和响应速度。
    使用建议:
    - 在选择电容器时,根据具体应用所需的电压和电容值进行匹配。
    - 注意电容器的工作环境温度,确保在额定温度范围内使用。
    - 使用适当的散热措施以延长电容器寿命。

    兼容性和支持


    UBY 系列电容器具备良好的兼容性,可以与同类设备和电路无缝集成。制造商提供详尽的技术文档和客户支持服务,包括安装指南、维护手册和技术咨询。

    常见问题与解决方案


    - 问题:电容器过热。
    解决办法:检查工作环境温度是否超过额定范围,采取适当的散热措施。
    - 问题:漏电流过大。
    解决办法:确认连接正确无误,必要时更换新的电容器。
    - 问题:电容器失效。
    解决办法:检查是否在极端温度下长时间使用,避免超负荷操作。

    总结和推荐


    铝电解电容器 UBY 系列凭借其卓越的性能和广泛的适用范围,在汽车电子和工业控制领域表现出色。它们不仅在高温和高振动环境下具有极高的可靠性,而且易于安装和维护。综合考虑其优点,强烈推荐使用 UBY 系列电容器。

UBY1K132MHL参数

参数
电容值 1.3mF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 25mΩ@ 100kHz
工作寿命 3000h@ 135°C
纹波电流 3.114A@ 120Hz,5.19A@ 100kHz
长*宽*高 41.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBY1K132MHL厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBY1K132MHL数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBY1K132MHL UBY1K132MHL数据手册

UBY1K132MHL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1755 ¥ 52.183
10+ $ 3.993 ¥ 33.7409
50+ $ 3.4236 ¥ 28.9294
100+ $ 3.1644 ¥ 26.7392
300+ $ 2.6568 ¥ 22.45
600+ $ 2.5725 ¥ 21.7376
1200+ $ 2.5515 ¥ 21.5602
2700+ $ 2.457 ¥ 20.7617
库存: 247
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 52.18
