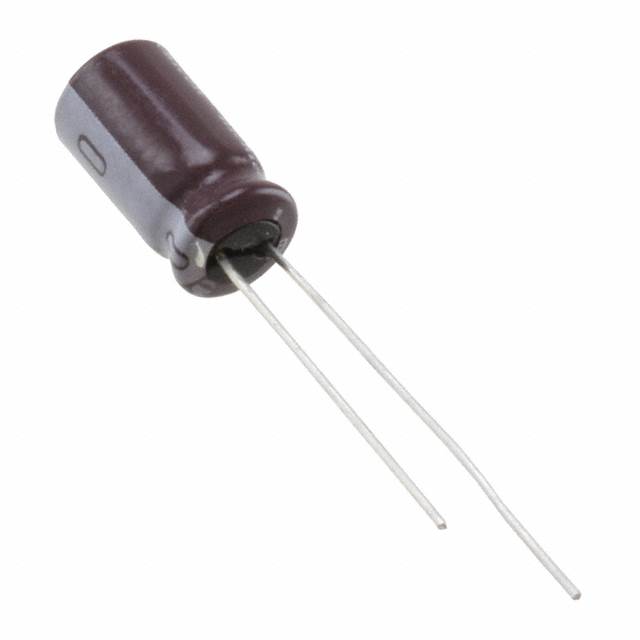

UPS1V470MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 2000h@ 105°C 42.5mA@ 120Hz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 5194144
供应商: 海外现货
标准整包数: 5
NICHICON 铝电解电容 UPS1V470MED

UPS1V470MED概述


    产品简介


    UPS系列电容器是微型尺寸的低阻抗电容器,专为开关电源设计。该系列产品具有宽温度范围,能够在极端环境下稳定工作。同时,它们符合RoHS指令(2011/65/EU和(EU)2015/863),确保环保和健康标准。

    技术参数


    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47µF至15000µF
    - 电容容差:±20%
    - 泄漏电流:根据不同的额定电压有不同的要求
    - 损耗角正切(tan δ):不同额定电压下的最大值
    - 低温稳定性:不同额定电压下的特性
    - 耐久性:105°C下存储1000小时后,在20°C时满足规定特性
    - 端子压力释放孔:配备端子压力释放孔,以防止过压
    - 标志:采用白色标记在深棕色套筒上

    产品特点和优势


    - 宽温度范围:适用于从-55°C到+105°C的工作环境,确保在各种条件下都能稳定运行。
    - 低阻抗:适合高频电路,减小电容对信号路径的影响。
    - 高耐久性:经过严格的测试,确保长时间可靠工作。
    - 环保材料:采用无铅材料,符合环保标准。

    应用案例和使用建议


    - 开关电源:在各种开关电源中使用,如直流-直流转换器、逆变器等。
    - 储能应用:可以用于电池充电器和其他需要快速放电的应用。
    - 稳压器:作为滤波电容使用,减少输出电压的波动。
    使用建议
    - 在选择电容器时,需考虑额定电压、电容值和温度范围等因素。
    - 在高温环境下使用时,需注意散热问题,避免过热导致电容损坏。
    - 在设计电路时,建议预留足够的余量,以应对瞬态电压和电流的变化。

    兼容性和支持


    - 兼容性:UPS系列电容器广泛应用于各种电路板设计中,可与其他标准电子元器件配合使用。
    - 支持:提供详细的技术手册和应用指南,确保用户能够正确安装和使用电容器。如有疑问,可通过制造商技术支持获得帮助。

    常见问题与解决方案


    - 问题1:电容器漏电严重。
    - 解决方案:检查电路是否有短路或负载过大,更换电容器前确保电路无异常。
    - 问题2:电容器无法正常工作。
    - 解决方案:检查电容器的额定电压和电容值是否与电路匹配,确保电容器未受物理损伤。
    - 问题3:电容器容量变化较大。
    - 解决方案:检查是否超过电容器的工作温度范围,重新调整电路参数。

    总结和推荐


    UPS系列电容器是一款高性能的电容器产品,适用于各种工业和消费电子应用。其宽温度范围、低阻抗和高耐久性使其成为开关电源和储能系统的理想选择。推荐用户在选择和使用过程中充分考虑电路需求,并遵循相关应用指南和注意事项,以确保电容器的长期稳定运行。
    综合来看,UPS系列电容器具备出色的性能和广泛的适用性,值得在相关应用中优先考虑。

UPS1V470MED参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 42.5mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPS1V470MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1V470MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1V470MED UPS1V470MED数据手册

UPS1V470MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
