UES1C101MPM

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 16V ±20% 1000h@ 85°C 通孔安装 10mm*12.5mm*14mm
供应商型号: 647-UES1C101MPM
供应商: Mouser
标准整包数: 1

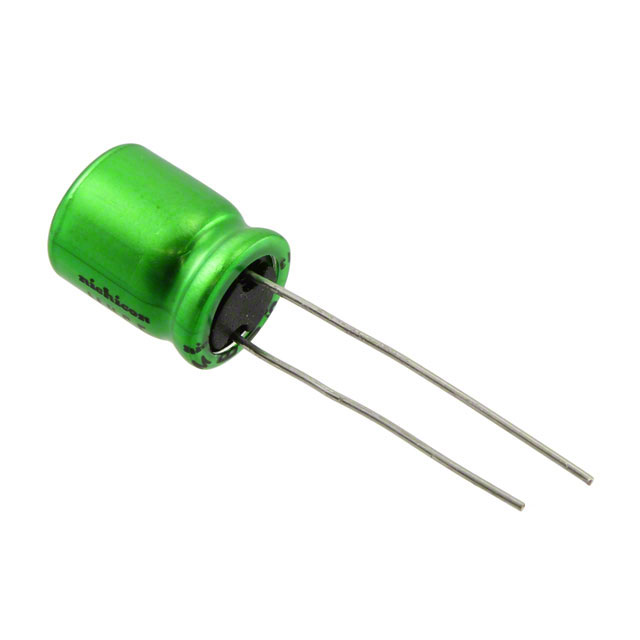

NICHICON 铝电解电容 UES1C101MPM

UES1C101MPM概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于音频设备中的双极化电容器,属于Nichicon MUSE音响系列。这类电容器专为音频信号电路设计,具有优良的性能和稳定性。它们符合RoHS指令(2011/65/EU 和EU 2015/863),确保在环境保护方面达到高标准。

    技术参数


    工作条件
    - 温度范围:-40°C 至 +85°C
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:1µF 至 1000µF
    - 电容公差:±20%
    - 漏电流:在室温下,施加额定电压1分钟后,漏电流不大于0.03CV 或3µA(取较大值)
    - 损耗角正切:≤0.24
    - 低温稳定性:初始电容量变化 ≤±20%
    - 使用寿命:在85°C下施加额定电压1000小时后,再降至20°C时满足上述规格
    - 储存寿命:无负载条件下,在85°C下储存1000小时
    主要规格
    | 额定电压(V) | 额定电容(µF) | 案例尺寸(φD×L, mm) | 损耗角正切(tan δ, MAX) | 泄漏电流(µA) | 型号编号 |
    |
    | 6.3 | 33 | 5×11 | 0.24 | 6.237 | UES0J330MDM|
    | 6.3 | 47 | 6.3×11 | 0.24 | 8.883 | UES0J470MEM|
    | 10 | 22 | 5×11 | 0.20 | 6.6 | UES1A220MDM|
    | 10 | 47 | 6.3×11 | 0.20 | 14.1 | UES1A470MEM|
    | 16 | 10 | 5×11 | 0.16 | 4.8 | UES1C100MDM|
    | 25 | 4.7 | 5×11 | 0.16 | 3.525 | UES1E4R7MDM|
    | 35 | 4.7 | 5×11 | 0.14 | 4.935 | UES1V4R7MDM|
    | 50 | 1 | 5×11 | 0.12 | 3 | UES1H010MDM|

    产品特点和优势


    独特功能
    1. 双极化设计:适合音频信号电路。
    2. 高性能材料:采用高品质电解液,保证了长时间使用下的稳定性能。
    3. 高兼容性:符合RoHS标准,绿色环保。
    市场竞争力
    1. 广泛应用:适用于各种音频设备,如音响系统、家庭影院等。
    2. 长期稳定性:能够在极端环境下保持稳定的性能表现。
    3. 高性价比:相对于其他高端电容器,具有更高的性价比优势。

    应用案例和使用建议


    应用案例
    - 音响系统:用于音频放大器中的滤波电路,提高音质。
    - 汽车音响:在车载音频系统中提供稳定的电源供应,提升整体音效体验。
    使用建议
    - 安装方向:根据厂商推荐的方向安装,以避免不必要的机械应力。
    - 散热措施:确保良好的散热条件,防止过热导致的性能下降。

    兼容性和支持


    兼容性
    - 该电容器与市场上主流的音频设备兼容,无需额外适配即可直接使用。
    支持信息
    - Nichicon提供详尽的技术文档和在线支持,便于用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查是否按要求安装,更换新的电容器。 |
    | 电容值偏离规格 | 确认工作环境条件,必要时更换新电容器。 |
    | 热稳定性不佳 | 优化电路布局,增加散热措施。 |

    总结和推荐


    综合评估
    Nichicon MUSE音响系列的铝电解电容器是一款性能卓越的产品。它具有宽泛的工作温度范围、稳定的电气特性,以及良好的环境适应能力,非常适合应用于各类音频设备中。尤其在音频信号处理领域,其高稳定性和优良的音质表现使其成为同类产品中的佼佼者。
    推荐使用
    鉴于其出色的表现和广泛的适用性,强烈推荐在音频设备设计和制造中选用该系列产品。无论是专业音响设备还是家用娱乐系统,都能从中受益匪浅。

UES1C101MPM参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 1000h@ 85°C
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UES1C101MPM厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UES1C101MPM数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UES1C101MPM UES1C101MPM数据手册

UES1C101MPM封装设计

查看详情并下载
Symbol
Footprint
3D Model
