UCY2V470MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 350V ±20% 12000h@ 105°C 1.02A@ 100 kHz,510mA@ 120Hz 通孔安装 12.5mm*25mm*26.5mm
供应商型号: UCY2V470MHD1TO
供应商: nichicon
标准整包数: 500

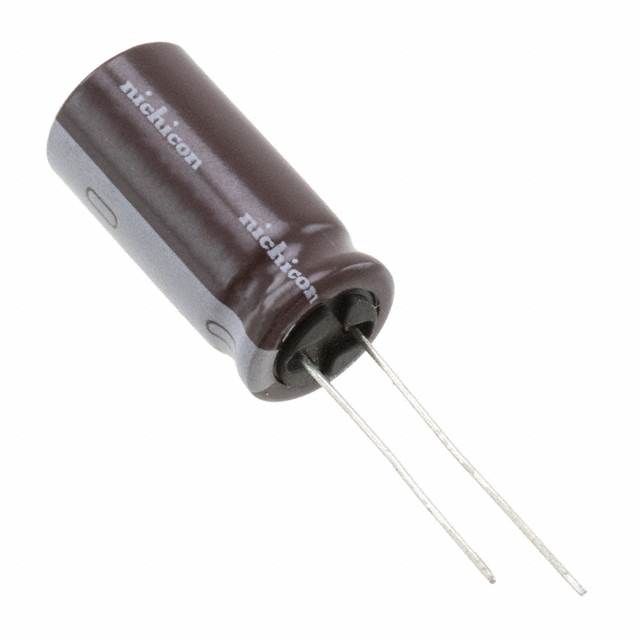

NICHICON 铝电解电容 UCY2V470MHD1TO

UCY2V470MHD1TO概述


    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J UCY
    铝电解电容器是一种广泛应用于电源电路和照明镇流器等领域的电子元器件。UCY 系列的铝电解电容器以其高纹波电流承受能力和长寿命著称,能够在 +105°C 下持续工作超过 10000 到 12000 小时。这些电容器符合 RoHS 指令 (2011/65/EU 和 EU) 2015/863),并且 AEC-Q200 标准认证,确保其在汽车和其他高可靠性应用中的适用性。

    技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 160V 到 500V |
    | 额定电容范围 | 6.8 µF 至 680 µF |
    | 电容容差 | ±20% |
    | 泄漏电流 | 应用额定电压 1 分钟后,泄漏电流不超过 0.04CV + 100 µA |
    | 失角正切 (tan δ) | 最大值:160V - 0.20;200V - 0.20;250V - 0.20 |
    | 低温稳定性 | -25°C / +20°C:最大 3%;-40°C / +20°C:最大 6% |
    | 额定电流下的纹波电流 | 见下表 |
    | 尺寸代码 | φD × L (mm) |

    产品特点和优势


    UCY 系列铝电解电容器具备以下显著特点和优势:
    1. 高纹波电流承受能力:能够承受高达 10000 至 12000 小时的持续负载寿命。
    2. 长寿命设计:适用于高要求的应用场合,如电源和镇流器。
    3. 符合国际标准:符合 RoHS 和 AEC-Q200 标准,确保在多种应用场景中的可靠性。
    4. 广泛的工作温度范围:能够在极端环境下稳定运行,如-40°C 到 +105°C。
    5. 紧凑型设计:采用小型化设计,适合空间受限的应用。

    应用案例和使用建议


    UCY 系列铝电解电容器适用于多种高可靠性应用,例如电源滤波器和镇流器。为了确保最佳性能,以下是一些使用建议:
    1. 散热管理:在高温环境下使用时,务必注意良好的散热设计,以避免过热。
    2. 安装方式:使用垂直安装方式可以有效改善散热效果。
    3. 负载条件:选择适当的额定电压和容量,以满足特定的负载条件和应用场景需求。
    4. 维护:定期检查和更换电容器,以保持系统的正常运行。

    兼容性和支持


    UCY 系列铝电解电容器与其他标准电子元器件兼容。制造商提供了详尽的技术支持文档,包括电气特性和环境适应性等信息。如有进一步的技术咨询需求,可以直接联系制造商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查负载条件和接线是否正确,必要时更换电容器。 |
    | 工作温度异常高 | 改善散热设计或考虑使用外部冷却装置。 |
    | 长期运行不稳定 | 定期维护并按照制造商建议进行检测和更换。 |
    | 无法达到预期使用寿命 | 确保符合正确的安装和负载条件,检查散热措施。|

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J UCY 系列的铝电解电容器以其高纹波电流承受能力、长寿命和广泛的适用性而著称。这些特性使其成为电源和镇流器等高可靠性应用的理想选择。虽然其初始成本可能稍高,但其卓越的性能和可靠性将为终端用户带来更高的性价比。我们强烈推荐使用这一系列产品,以确保您的系统在各种严苛条件下都能可靠运行。

UCY2V470MHD1TO参数

参数
电容值 47μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.02A@ 100 kHz,510mA@ 120Hz
长*宽*高 12.5mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UCY2V470MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2V470MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2V470MHD1TO UCY2V470MHD1TO数据手册

UCY2V470MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 4.101
2500+ ¥ 3.9227
5000+ ¥ 3.7444
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2050.5
直接购买
加入购物车
