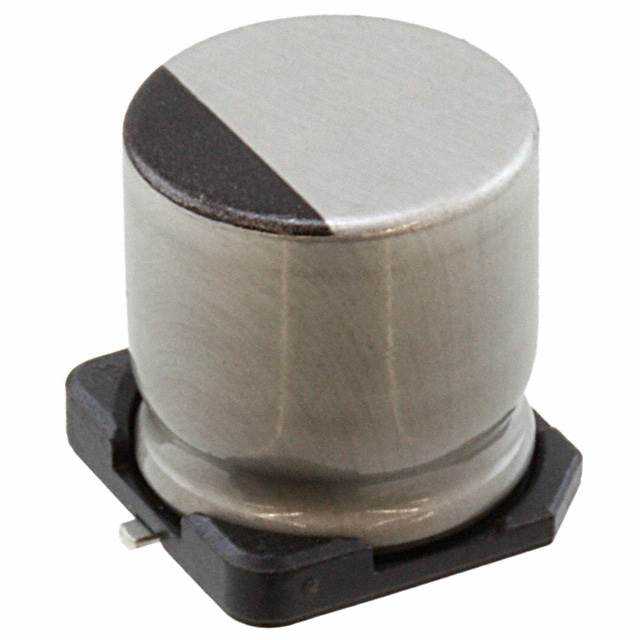

UCZ1J470MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 63V ±20% 500mΩ 3000h@ 125°C 170mA@ 100kHz,85mA@ 120Hz SMD 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 647-UCZ1J470MCL1GS
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UCZ1J470MCL1GS

UCZ1J470MCL1GS概述

    铝电解电容器UCZ系列

    产品简介


    铝电解电容器是一种广泛应用的电容器件,具有体积小、容量大、价格低廉等优点。本文介绍的UCZ系列铝电解电容器由Nichicon公司生产,专为高可靠性设计。它们广泛应用于自动装配机中,适用于自动化的表面贴装工艺。此外,这些电容器符合RoHS指令(2011/65/EU和(EU)2015/863),并达到AEC-Q200标准。

    技术参数


    - 额定电压范围:10V到100V
    - 额定电容范围:10µF到3300µF
    - 温度范围:-40°C到+125°C
    - 容差:±20%
    - 最大损耗角正切值(tan δ):
    - 10V:0.30
    - 16V:0.23
    - 25V:0.18
    - 50V:0.16
    - 63V:0.12
    - 80V:0.12
    - 100V:0.10
    - 纹波电流:不同电压等级下纹波电流的具体数值详见产品手册

    产品特点和优势


    1. 高温稳定性:能在高达125°C的环境下稳定工作,具备良好的耐高温性能。
    2. 低ESR规格:拥有较低的等效串联电阻(ESR),适用于高频应用。
    3. 优异的耐用性:经过严格的老化测试,确保长期稳定可靠。
    4. 振动抗性:部分型号采用抗震设计,适合在振动环境中使用。

    应用案例和使用建议


    - 应用场景:广泛应用于汽车电子、工业自动化、电源管理等领域。
    - 使用建议:根据不同的应用需求选择合适的电容器型号。对于需要较高纹波电流的应用,可以选择电容值较大的型号。

    兼容性和支持


    - 兼容性:可与大多数自动装配设备兼容。
    - 支持:如需详细的技术支持和售后服务,请联系Nichicon公司。

    常见问题与解决方案


    - 问题1:电容值变化较大。
    - 解决方案:检查工作环境温度是否超出规定范围,或者检查是否存在过载情况。

    - 问题2:纹波电流不稳定。
    - 解决方案:确保选用的电容器额定纹波电流能够满足实际应用的需求。

    总结和推荐


    综上所述,UCZ系列铝电解电容器以其高可靠性、宽工作温度范围、低ESR和优异的耐用性,在各类工业应用中表现出色。鉴于其出色的性能和广泛的应用场景,强烈推荐此系列产品用于需要高性能电容器的应用场合。
    通过综合评估,UCZ系列铝电解电容器在高可靠性和宽温度范围方面表现出色,非常适合对电容器性能要求较高的应用场景。因此,我强烈推荐此系列产品。

UCZ1J470MCL1GS参数

参数
电容值 47μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 500mΩ
纹波电流 170mA@ 100kHz,85mA@ 120Hz
工作寿命 3000h@ 125°C
长*宽*高 10.3mm*10.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UCZ1J470MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCZ1J470MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCZ1J470MCL1GS UCZ1J470MCL1GS数据手册

UCZ1J470MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1615 ¥ 9.8147
10+ $ 0.7257 ¥ 6.1317
100+ $ 0.5632 ¥ 4.759
500+ $ 0.4612 ¥ 3.8968
1000+ $ 0.405 ¥ 3.4223
2500+ $ 0.351 ¥ 2.966
10000+ $ 0.3234 ¥ 2.7327
25000+ $ 0.3171 ¥ 2.6795
库存: 1689
起订量: 1 增量: 1
