UVP1H221MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 50V ±20% 2000h@ 85°C 480mA@ 120Hz,720mA@ 10kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: 493-6086-ND
供应商: Digi-Key
标准整包数: 1

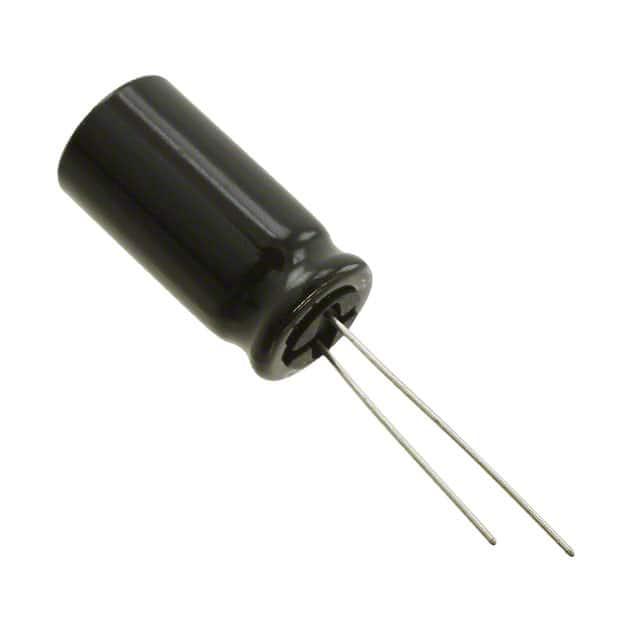

NICHICON 铝电解电容 UVP1H221MHD

UVP1H221MHD概述

    铝电解电容器(UVP系列)技术手册

    产品简介


    铝电解电容器是电子设备中不可或缺的元件之一,广泛应用于娱乐电子设备中。本手册介绍的是UVP标准双极化系列电容器,符合RoHS指令(2011/65/EU,(EU)2015/863),确保环保无铅焊接。它们主要用于调节和存储电子电路中的电能,支持多种工作电压范围和容值选择,满足不同应用场景的需求。

    技术参数


    以下是该电容器的主要技术规格:
    | 参数 | 规格 |

    | 工作温度范围 | -40°C 到 +85°C |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 1μF 至 6800μF |
    | 容差 | ±20%(120Hz, 20°C 条件下) |
    | 泄漏电流 | 应用额定电压5分钟后,在20°C下不超过 0.03CV 或 3μA,取较大值 |
    | 损耗角正切(tan δ) | 0.10 至 0.26 (根据额定电压变化) |
    | 寿命 | 在85°C环境下,施加反向电压每250小时一次,2000小时后恢复到20°C时需达到指定耐久特性 |
    | 储存寿命 | 85°C下无负载储存1000小时后,在20°C下进行电压处理需符合上述耐久特性 |

    产品特点和优势


    - 高可靠性:UVP系列通过严格的测试条件以确保长期稳定运行。
    - 宽温度适应性:可在极端温度环境中正常工作,满足各种恶劣环境下的需求。
    - 低损耗:低损耗角正切(tan δ)设计保证了更高的效率和更少的能量损失。
    - 环保材料:采用无铅材料,符合RoHS标准,适合绿色生产要求。

    应用案例和使用建议


    UVP系列电容器非常适合用于音频放大器、电源管理单元及汽车电子等领域。例如,在车载音响系统中,其出色的性能可保证音质清晰且耐用。使用时应注意确保电容器的工作电压不要超过其额定值,并保持良好的散热措施,以避免过热损坏。

    兼容性和支持


    UVP系列电容器具有广泛的兼容性,适用于多种电子设备。制造商提供全面的技术支持和维护服务,包括产品选型指南、安装指导和技术文档等资源,帮助用户更好地利用这些电容器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查是否超出额定电压或温度范围;更换新电容器。 |
    | 容量偏差过大 | 检查是否符合指定的容差要求;确认焊接质量和连接方式。 |
    | 爆炸风险 | 确保正确的反向电压处理方法;安装压力释放阀 |

    总结和推荐


    综上所述,UVP系列铝电解电容器凭借其卓越的性能、可靠性和兼容性,在娱乐电子及其他相关领域具有显著优势。我们强烈推荐这一产品给需要高性能电容器的项目。如果您有任何疑问或需要进一步的帮助,请联系我们的技术支持团队。

UVP1H221MHD参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 480mA@ 120Hz,720mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVP1H221MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVP1H221MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVP1H221MHD UVP1H221MHD数据手册

UVP1H221MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3685 ¥ 11.5638
10+ $ 0.837 ¥ 7.0727
50+ $ 0.6579 ¥ 5.5596
100+ $ 0.5806 ¥ 4.8592
800+ $ 0.4716 ¥ 3.947
1600+ $ 0.4474 ¥ 3.7438
3200+ $ 0.4274 ¥ 3.5764
5600+ $ 0.4138 ¥ 3.4632
库存: 788
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.56
直接购买
加入购物车
