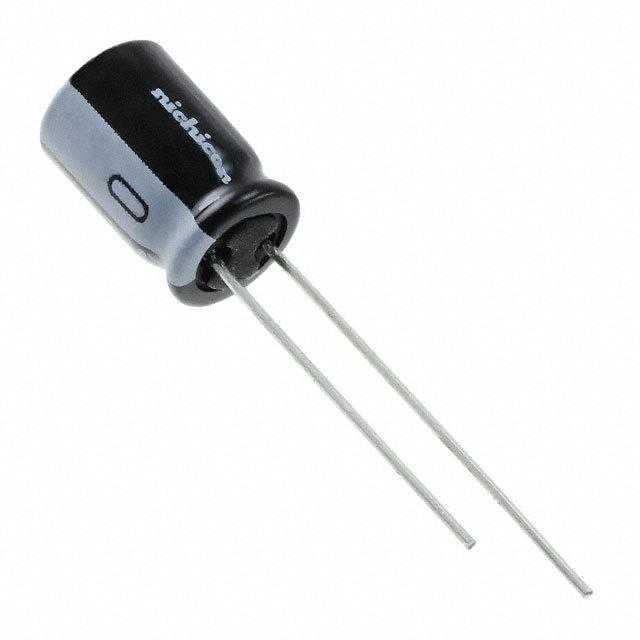

UVZ2A330MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 100V ±20% 1000h@ 105°C 130mA@ 120Hz,260mA@ 10kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 647-UVZ2A330MPD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UVZ2A330MPD

UVZ2A330MPD概述

    铝电解电容器 — CAT.8100D VZ系列

    产品简介


    铝电解电容器是一种常见的电子元器件,以其大容量和高性价比著称。CAT.8100D VZ系列铝电解电容器是小尺寸但能在宽温度范围内工作的优秀选择。该系列产品的工作温度范围为-55°C至+105°C,符合RoHS标准(2011/65/EU),适合各种严苛环境下的应用需求。

    技术参数


    - 类别温度范围:-55°C至+105°C(6.3V至100V)、-40°C至+105°C(160V至400V)、-25°C至+105°C(450V)
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.1µF至33000µF
    - 电容容差:±20%
    - 泄漏电流:存储于105°C无负载1000小时后,再施加额定电压,在20°C下1分钟后不超过0.03CV或4µA(取较大值)
    - 损耗角正切(tanδ):最大值如下
    - 6.3V:0.28
    - 10V:0.24
    - 16V:0.20
    - 25V:0.16
    - 35V:0.14
    - 50V:0.12
    - 63V:0.10
    - 100V:0.08
    - 160V至450V:0.20至0.25

    产品特点和优势


    CAT.8100D VZ系列电容器具备高纹波电流能力和高可靠性。它们具有优异的低温度稳定性,能够在广泛的温度范围内稳定运行。此外,其设计结构紧凑,便于安装和使用。产品还采用了无铅焊料和PET套管,确保环保及安全性。

    应用案例和使用建议


    该系列产品适用于多种应用场景,例如工业控制、消费电子产品、通讯设备等。例如,在工业控制应用中,电容器可以用于电源滤波,从而提高系统的稳定性和可靠性。在消费电子产品中,它们可以用于平滑直流输出。建议在使用时,根据具体应用场景选择合适的电容值和额定电压,以确保最佳效果。

    兼容性和支持


    CAT.8100D VZ系列电容器可与其他电子元器件和设备兼容。厂商提供详尽的技术文档和支持服务,帮助客户快速集成并解决问题。最低订单量请参考第4页说明。

    常见问题与解决方案


    - 问题:电容器在高温环境下工作不稳定
    - 解决方案:检查电路布局,确保电容器远离热源。选用高温稳定性更高的型号。

    - 问题:泄漏电流异常大
    - 解决方案:确认电容器额定电压是否合适,避免过压使用。如果电容器已老化,需更换新品。

    总结和推荐


    总体而言,CAT.8100D VZ系列铝电解电容器以其卓越的温度适应性、高可靠性及紧凑设计,成为众多应用场合的理想选择。该产品在工业和消费电子产品领域表现尤为出色,推荐在相关项目中使用。
    以上是对CAT.8100D VZ系列铝电解电容器的详细介绍。通过本文的技术参数、应用案例以及优缺点分析,希望帮助您更好地了解和使用这一产品。

UVZ2A330MPD参数

参数
电容值 33μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 130mA@ 120Hz,260mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVZ2A330MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ2A330MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ2A330MPD UVZ2A330MPD数据手册

UVZ2A330MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
10+ $ 0.2392 ¥ 2.0212
100+ $ 0.1645 ¥ 1.3896
1000+ $ 0.1393 ¥ 1.1773
3000+ $ 0.1145 ¥ 0.9674
库存: 1743
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.66
