UWZ1E151MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 25V ±20% 1000h@ 105°C 140mA@ 120Hz,210mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*10mm
供应商型号: 647-UWZ1E151MCL1
供应商: Mouser
标准整包数: 1

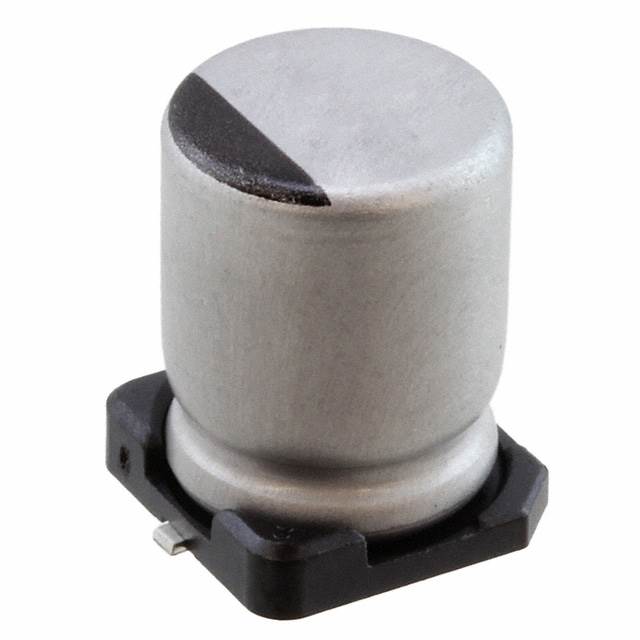

NICHICON 铝电解电容 UWZ1E151MCL1GS

UWZ1E151MCL1GS概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键元件。其基本构造是由铝箔作为正极和负极材料,中间夹以电解质纸。它们具有高容量、低成本及良好的温度稳定性,适用于直流耦合、滤波、旁路、信号耦合等场合。

    2. 技术参数


    本节列出了铝电解电容器的关键技术规格和性能参数:
    | 规格 | 说明 |

    | 电容范围 | 1 µF 至 1500 µF |
    | 额定电压 | 6.3V 至 50V |
    | 容差 | ±20% |
    | 工作温度范围 | -55°C 至 +105°C |
    | 漏电流 | 应用 20°C 下额定电压 2 分钟后,漏电流不超过 0.01CV 或 3µA,取较大者 |
    | 耐热性 | 可承受 260°C 峰值焊接温度 |
    | 稳定性 | 在 105°C 条件下保持 1000 小时后仍符合规格 |
    | 其他参数 | 符合 RoHS 指令和 AEC-Q200 标准 |

    3. 产品特点和优势


    铝电解电容器的主要优势在于其宽泛的工作温度范围、高可靠性以及较低的成本。特别是其在高温下的稳定表现和对自动装配的支持,使其成为许多工业和消费电子产品中的理想选择。

    4. 应用案例和使用建议


    铝电解电容器的应用广泛,如电源管理、变频驱动、汽车电子等。例如,在电源管理系统中,它们用于滤波和储能。对于自动装配机的使用者,建议采用载带送料系统,并确保焊接条件满足260°C峰值焊接要求。

    5. 兼容性和支持


    该产品与多种设备兼容,适用于自动装配机,并符合RoHS指令和AEC-Q200标准。厂商提供详细的技术支持和服务,包括但不限于技术咨询、维修服务等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流大 | 检查焊接质量和工作环境温度 |
    | 容量下降 | 确保电容器正确安装并避免长时间过热 |
    | 爆裂损坏 | 避免极端工作环境和不当处理 |

    7. 总结和推荐


    综上所述,该款铝电解电容器凭借其广泛的工作温度范围、高可靠性和成本效益,非常适合需要高性能电容器的应用场景。推荐用户在考虑成本和性能要求时选用该产品。

UWZ1E151MCL1GS参数

参数
电容值 150μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 140mA@ 120Hz,210mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 8.3mm*8.3mm*10mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UWZ1E151MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWZ1E151MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWZ1E151MCL1GS UWZ1E151MCL1GS数据手册

UWZ1E151MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
10+ $ 0.4163 ¥ 3.5177
100+ $ 0.3212 ¥ 2.7141
500+ $ 0.2365 ¥ 1.9986
1000+ $ 0.2084 ¥ 1.7613
2500+ $ 0.1912 ¥ 1.6153
5000+ $ 0.1858 ¥ 1.5697
10000+ $ 0.167 ¥ 1.4107
25000+ $ 0.1575 ¥ 1.3309
库存: 466
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.09
直接购买
加入购物车
