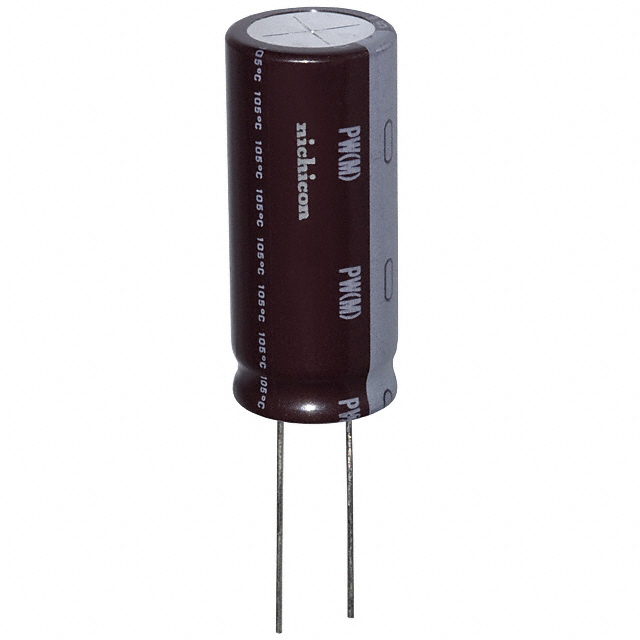

UPW2G101MRD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 400V ±20% 8000h@ 105°C 350mA@ 120Hz 通孔安装 22mm*50mm*50mm
供应商型号: N-UPW2G101MRD
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UPW2G101MRD

UPW2G101MRD概述

    # 铝电解电容器 — UPW系列

    产品简介


    铝电解电容器是一种常用的电容器,具有高容量和低价格的优势。UPW系列铝电解电容器专为开关电源设计,具备小型化、低阻抗和高可靠性的特点。这种电容器广泛应用于计算机、通信设备、消费电子产品等领域,尤其适合需要稳定输出电压和较小体积的应用场合。

    技术参数


    规格与特性
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47µF 至 15000µF
    - 电容容差:±20%
    - 工作温度范围:–55°C 至 +105°C(6.3V至100V),–40°C 至 +105°C(160V至400V),–25°C 至 +105°C(450V)
    - 额定电流频率系数:不同频率下最大纹波电流见表
    工作环境
    - 存储温度:最高温度可达105°C
    - 环境条件:符合RoHS指令(2011/65/EU, (EU)2015/863)
    主要性能指标
    | 额定电压 (V) | 阻抗比(最大值) | 额定纹波电流(mArms) |
    |
    | 6.3 - 10 | — | 0.60 - 1.20 |
    | 16 - 25 | — | 0.60 - 1.20 |
    | 35 - 50 | — | 0.60 - 1.20 |
    | 63 - 100 | — | 0.60 - 1.20 |
    | 160 - 200 | 3 | 0.60 - 1.20 |
    | 250 | 4 | 0.60 - 1.20 |
    | 315 - 350 | 4 | 0.60 - 1.20 |
    | 400 - 450 | 4 | 0.60 - 1.20 |

    产品特点和优势


    - 小型化设计:UPW系列相较于同类产品如UPM,拥有更小的外壳尺寸和更低的阻抗。
    - 高可靠性:在2000小时到8000小时的测试条件下表现稳定。
    - 合规性:符合RoHS指令和AEC-Q200标准,确保环保和高可靠性。
    - 应用广泛:适用于各种电力转换和滤波需求,特别适合开关电源系统。

    应用案例和使用建议


    应用案例
    - 开关电源:UPW电容器在开关电源中作为滤波电容使用,可以有效减小输出纹波,提高系统稳定性。
    - 电池管理:用于电池充电电路中,帮助实现高效的能量管理和输出电压调节。
    使用建议
    - 散热管理:由于电容器在高电流条件下运行时会发热,需要良好的散热设计来避免过热。
    - 匹配其他组件:选择合适的配套电路保护装置,如保险丝、二极管等,以防止短路和其他异常情况。

    兼容性和支持


    - 兼容性:UPW电容器可与多种开关电源及直流电源设备兼容。
    - 技术支持:厂商提供详细的技术资料和售后支持,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 电容失效
    - 解决方案:检查负载条件和散热设计,确保电容器在正常范围内运行。
    2. 纹波电流过高
    - 解决方案:根据电容器的最大纹波电流限制选择合适的电容器型号,并确保电路中的纹波电流不超过最大值。
    3. 安装错误
    - 解决方案:严格按照制造商提供的安装指南进行操作,确保正确连接正负极。

    总结和推荐


    UPW系列铝电解电容器凭借其小巧的尺寸、低阻抗、高可靠性等特点,在众多应用领域中表现出色。其优良的性能和广泛的应用范围使其成为开关电源和其他电力转换设备的理想选择。我们强烈推荐在需要高性能、小型化电容器的应用中使用UPW系列产品。

UPW2G101MRD参数

参数
电容值 100μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 350mA@ 120Hz
工作寿命 8000h@ 105°C
长*宽*高 22mm*50mm*50mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW2G101MRD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2G101MRD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2G101MRD UPW2G101MRD数据手册

UPW2G101MRD封装设计

查看详情并下载
Symbol
Footprint
3D Model
