首页  >  产品百科  >  UKW1J222MHD

UKW1J222MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 63V ±20% 2000h@ 85°C 2.2A@ 120Hz,2.53A@ 10 kHz 插件,D18xL35.5mm 通孔安装 18mm*35.5mm*35.5mm
供应商型号: 647-UKW1J222MHD
供应商: Mouser
标准整包数: 1

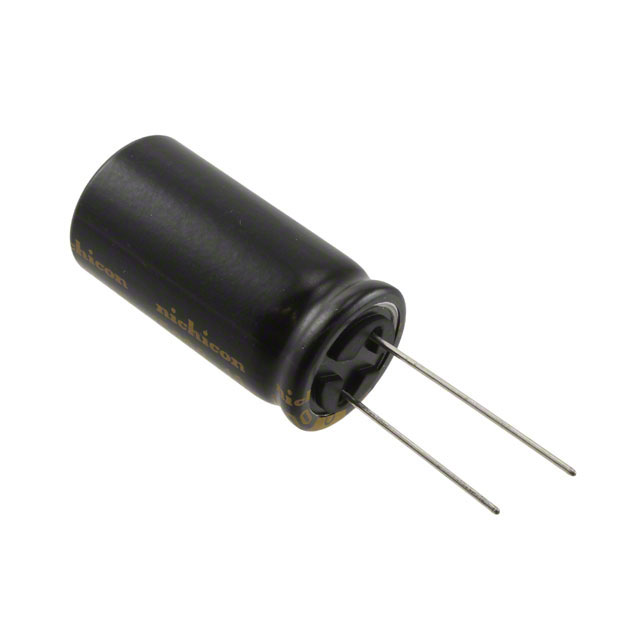

NICHICON 铝电解电容 UKW1J222MHD

UKW1J222MHD概述

    铝电解电容器:UKW标准型产品手册

    产品简介


    铝电解电容器是一种广泛应用于音频设备中的电容器,能够提供高音质和稳定的性能。这类电容器以其独特的设计和材料选择,特别适合于需要高品质音频表现的设备。它们不仅具备良好的稳定性,还具有较长的使用寿命和卓越的性能。

    技术参数


    以下是该电容器的关键技术规格:
    | 参数 | 规格 |

    | 温度范围 | -40°C 至 +85°C |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 2.2μF 至 33000μF |
    | 容差 | ±20% (120Hz, 20°C) |
    | 泄漏电流 | 0.03CV 或 4μA (较高者) |
    | 损耗角正切(tan δ) | 视额定电压而定(详见表格) |
    | 低温度稳定性 | 在2000小时85°C老化后恢复到20°C,符合初始值的±20%以内 |
    | 使用寿命 | 1000小时无负载存储后,符合JIS C 5101-4标准的耐久性要求 |
    | 货架寿命 | 无负载存储下符合标准 |
    | 标记 | 金色彩色标签 |

    产品特点和优势


    - 声音质量:新的电解液技术实现了音质的和谐平衡,特别适合AV设备的应用。
    - 环保:符合RoHS指令(2011/65/EU, (EU)2015/863),无铅设计。
    - 宽范围电压:从6.3V至100V,覆盖广泛应用需求。
    - 高可靠性:在高温和高湿度条件下仍能保持稳定。

    应用案例和使用建议


    案例一:音频放大器中用于耦合和旁路应用。
    - 使用建议:确保电容器安装时离热源有一定的距离以延长使用寿命。
    案例二:扬声器分频网络中的低频滤波器。
    - 使用建议:为避免过高的温度影响,可考虑使用散热器或其他冷却措施。

    兼容性和支持


    这些电容器采用径向引线设计,适合大多数印刷电路板组装。供应商提供了详尽的技术文档和售后支持,确保产品能够在各种应用场景中发挥最佳效果。

    常见问题与解决方案


    1. 问题:电容器的寿命短?
    - 解决方案:检查是否有过载情况,并适当减少电压应力。

    2. 问题:发热异常?
    - 解决方案:检查安装位置是否合理,必要时增加散热措施。

    3. 问题:泄漏电流偏高?
    - 解决方案:确认电容器的工作电压是否在其额定范围内,必要时更换合适的型号。

    总结和推荐


    该铝电解电容器凭借其优越的声音质量、宽泛的适用范围以及稳定的性能,在音频设备市场上展现出强大的竞争力。适用于多种音频设备的耦合和滤波应用,推荐选用。总体来说,这是一款性能优异、性价比高的电容器产品。

UKW1J222MHD参数

参数
电容值 2.2mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.2A@ 120Hz,2.53A@ 10 kHz
工作寿命 2000h@ 85°C
长*宽*高 18mm*35.5mm*35.5mm
通用封装 插件,D18xL35.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UKW1J222MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKW1J222MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKW1J222MHD UKW1J222MHD数据手册

UKW1J222MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.163 ¥ 35.1773
10+ $ 2.852 ¥ 23.0516
50+ $ 2.1492 ¥ 18.1607
100+ $ 1.7928 ¥ 15.1492
500+ $ 1.6524 ¥ 13.9628
1000+ $ 1.575 ¥ 13.3088
2000+ $ 1.4805 ¥ 12.5102
5000+ $ 1.3545 ¥ 11.4455
库存: 1889
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.17
