首页  >  产品百科  >  UPA1C682MHD

UPA1C682MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 6.8mF 16V ±20% 5000h@ 105°C 2.423A@ 120Hz,2.85A@ 100 kHz 插件,D18xL25mm 通孔安装 18mm*25mm*27mm
供应商型号: D-UPA1C682MHD
供应商: Future
标准整包数: 300

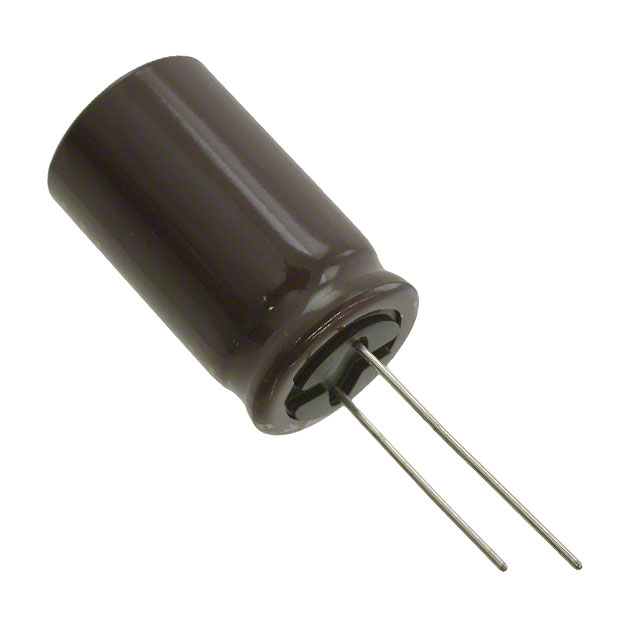

NICHICON 铝电解电容 UPA1C682MHD

UPA1C682MHD概述

    铝电解电容器 —— UPA系列

    产品简介


    铝电解电容器UPA是小型化、低阻抗、高可靠性的产品,专为开关电源设计。相较于其他类似产品,UPA具备更低的阻抗、更小的外壳尺寸及更高的纹波电流能力。符合RoHS指令(2011/65/EU, (EU)2015/863)标准,适用于广泛的应用领域,如通信设备、消费电子、工业自动化等。

    技术参数


    - 额定电压:6.3V至35V
    - 额定容量:180μF至10000μF
    - 容差:±20%(120Hz,20℃)
    - 泄露电流:应用额定电压1分钟后,泄露电流不大于0.03CV或4μA,以较大者为准
    - 损耗角正切(tan δ):最大值0.40
    - 耐久性:经过1000小时105℃无负载存储及后续电压处理后,符合规定耐久特性要求
    - 温度范围:-55℃至+105℃
    - 频率系数:超过1000μF,每增加1000μF加0.02
    | 尺寸代码 | 容量(μF) | 外壳尺寸(φD×L mm) | tan δ | 泄露电流(μA) | 阻抗(Ω) | 最大额定纹波电流(mArms) |

    | UPA0J561MPD | 560 | 8×11.5 | 0.22 | 105.84 | 0.090 | 0.18 |
    | UPA1A471MPD | 470 | 8×11.5 | 0.19 | 141 | 0.090 | 0.18 |

    产品特点和优势


    - 低阻抗:较其他电容器更低的阻抗,适合高效率的开关电源应用。
    - 小型化:具备比UPW系列更小的外壳尺寸,节省空间。
    - 高可靠性:耐高温和高压,符合国际RoHS标准。
    - 高纹波电流:可承受更高的纹波电流,提高电路稳定性。


    应用案例和使用建议


    - 开关电源:在高性能的开关电源设计中,使用UPA电容器可以显著降低功率损耗,提升效率。
    - 通信设备:在通信基站和路由器等设备中,使用UPA电容器可以提高设备的稳定性和可靠性。
    - 建议:确保安装时充分考虑散热问题,特别是在高环境温度下工作时。此外,定期检查和维护可以延长电容器的使用寿命。

    兼容性和支持


    - 兼容性:UPA电容器适用于多种电路板设计,易于集成到现有系统中。
    - 支持:提供详尽的技术文档和售后支持,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:在高温环境下电容器性能下降。
    解决方案:选择更高耐温等级的产品,确保电路设计考虑散热措施。

    2. 问题:电容器出现漏电现象。
    解决方案:检查是否有过度放电或超载运行的情况,如有必要更换新的电容器。

    3. 问题:电容器出现膨胀。
    解决方案:排查是否存在过压情况,如有必要更换新的电容器。

    总结和推荐


    UPA铝电解电容器以其低阻抗、小型化和高可靠性等特点,在开关电源及其他电力电子设备中表现出色。其优良的性能和广泛的应用领域使其成为理想的电子元器件选择。建议在设计高效率和高可靠性的电力电子产品时优先选用UPA电容器。

UPA1C682MHD参数

参数
电容值 6.8mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 2.423A@ 120Hz,2.85A@ 100 kHz
长*宽*高 18mm*25mm*27mm
通用封装 插件,D18xL25mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPA1C682MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPA1C682MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPA1C682MHD UPA1C682MHD数据手册

UPA1C682MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
