UPW1A151MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 10V ±20% 2000h@ 105°C 188.5mA@ 120Hz,290mA@ 100kHz 通孔安装 6.3mm*11mm*11mm
供应商型号: SM-UPW1A151MED
供应商: 海外现货
标准整包数: 1

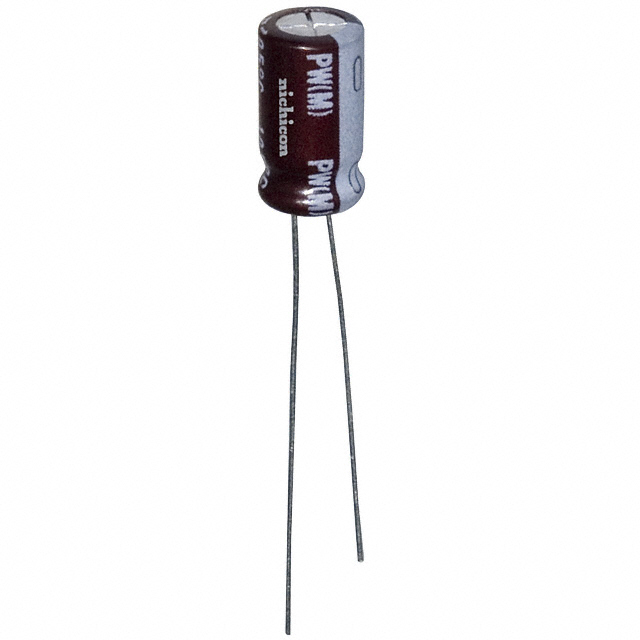

NICHICON 铝电解电容 UPW1A151MED

UPW1A151MED概述

    铝电解电容器(UPW系列)产品手册

    1. 产品简介


    铝电解电容器是一种广泛应用于电源管理和滤波电路的电容器。本手册介绍的是UPW系列的铝电解电容器,具有小型化、低阻抗和高可靠性的特点,特别适用于开关电源供应系统。UPW系列的产品体积比传统型号更小,阻抗更低,能够承受2000至8000小时的运行时间,具有高可靠性和低维护成本的优势。

    2. 技术参数


    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47μF至15000μF
    - 容差:±20%
    - 泄漏电流:在20°C条件下,施加额定电压后1分钟,泄漏电流不大于0.03CV或4μA,两者中取较大值。
    - 损耗角正切(tan δ):最大值如下所示:
    | 额定电压 (V) | tan δ 最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |
    - 温度范围:–55至+105°C(6.3至100V),–40至+105°C(160至400V),–25至+105°C(450V)

    3. 产品特点和优势


    - 小型化设计:相较于传统型号,UPW系列的体积更小,更适合空间有限的应用环境。
    - 低阻抗:阻抗低于传统的铝电解电容器,能够在高频应用中表现出色。
    - 高可靠性:经过长时间耐久测试,可以在2000到8000小时的运行时间内保持稳定性能。
    - 环保材料:符合RoHS指令(2011/65/EU)及欧盟相关环保标准。
    - 长期使用寿命:可承受高温环境下的长期存储,且具备良好的耐久性。

    4. 应用案例和使用建议


    UPW系列铝电解电容器广泛应用于各种电源管理系统中,如开关电源、直流电源和储能设备。具体应用场景如下:
    - 开关电源:在高功率应用中,UPW系列电容器可以提供稳定的电容支持,提高系统的整体效率。
    - 通信设备:用于网络路由器和交换机等设备中,提升设备的稳定性。
    - 工业自动化设备:在需要高频工作的环境中,UPW系列电容器能够有效降低输出纹波电压。
    使用建议:
    - 在安装过程中,确保引脚焊接牢固,避免因震动或过热导致接触不良。
    - 对于高频应用,建议使用较小尺寸的产品以减小内部电阻。
    - 定期检查电容器的状态,确保其处于正常工作条件。

    5. 兼容性和支持


    - 兼容性:UPW系列电容器与其他主流品牌的开关电源和模块兼容。
    - 支持:制造商提供详细的技术文档和售后服务,包括使用指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查接线是否正确,确保无短路现象。 |
    | 输出纹波电压过大 | 更换更高规格的电容器。 |
    | 安装时出现接触不良 | 确保焊接质量,避免虚焊。 |

    7. 总结和推荐


    UPW系列铝电解电容器以其小型化、低阻抗和高可靠性等特点,成为电源管理系统中的理想选择。其优异的性能和广泛的适用范围使其在各类电子产品中表现卓越。强烈推荐在电源管理领域使用UPW系列电容器,以实现更高的系统效率和稳定性。
    通过以上内容,您可以看到UPW系列铝电解电容器在现代电子设备中的重要性和实用性。希望这些信息能帮助您更好地了解和使用这种高效能的电容器。

UPW1A151MED参数

参数
电容值 150μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 188.5mA@ 120Hz,290mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*11mm*11mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1A151MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1A151MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1A151MED UPW1A151MED数据手册

UPW1A151MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
