UFW1E470MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 25V ±20% 2000h@ 85°C 115mA@ 120Hz,230mA@ 10kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: TS-UFW1E470MDD
供应商: 海外现货
标准整包数: 200

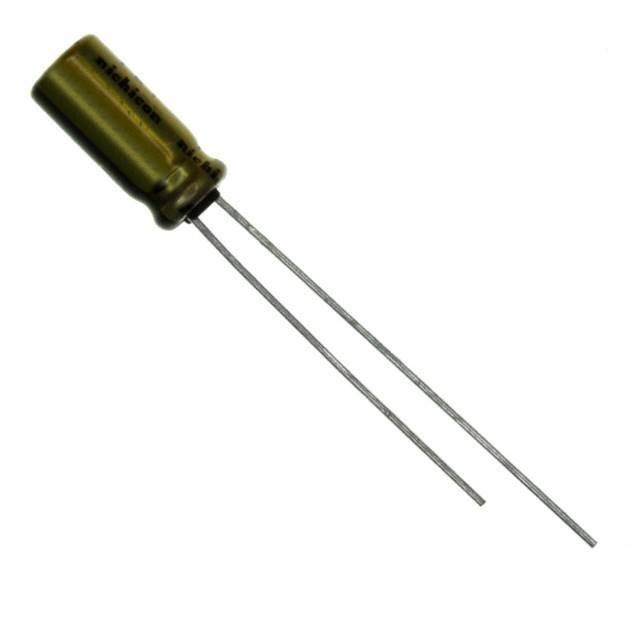

NICHICON 铝电解电容 UFW1E470MDD

UFW1E470MDD概述

    铝电解电容器技术手册:UFW标准型,专为音频设备设计

    产品简介


    铝电解电容器是电子电路中最常用的被动元件之一,具有高电容密度、低成本和广泛的适用范围。UFW系列铝电解电容器是专为音频设备设计的标准型产品,适用于高保真音频系统和音频放大器等对音质要求较高的场合。它们以卓越的稳定性和可靠性著称,特别适合需要长期运行和高性能表现的应用环境。
    主要功能包括:存储电能、平滑电源电压、滤波以及信号耦合等。这些特性使其成为音频设备和电源管理系统的理想选择。

    技术参数


    以下是UFW系列铝电解电容器的关键技术规格:
    - 类别温度范围:-40°C 至 +85°C
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:2.2µF 至 33000µF
    - 电容容差:±20% @ 120Hz, 20°C
    - 漏电流:
    - 应用额定电压1分钟后:不超过0.03CV或4µA(较大者)
    - 应用额定电压2分钟后:不超过0.01CV或3µA(较大者)
    - 损耗角正切值(tan δ):额定电压下@120Hz ≤ 0.30
    - 低温稳定性:-40°C条件下电容变化≤±20%
    - 耐久性:85°C环境下施加额定电压2000小时后恢复至20°C时满足所有额定规格
    - 货架寿命:无负载情况下在85°C储存1000小时后再进行电压处理满足规定耐久特性

    产品特点和优势


    UFW系列铝电解电容器以其高性能和高可靠性脱颖而出:
    1. 卓越的音频品质:低失真率和稳定的电容值确保了音频信号的纯净传输。
    2. 宽泛的工作条件:-40°C至+85°C的温度范围使其适用于各种恶劣环境。
    3. 高耐久性:优异的耐久性使得其能够长时间可靠运行。
    4. 符合环保要求:完全符合RoHS指令及REACH法规,适合绿色制造需求。

    应用案例和使用建议


    UFW系列铝电解电容器广泛应用于音频设备、电源管理系统、消费电子产品等领域。例如,在音频放大器中,它们可以用于电源滤波和耦合,提升音频信号质量。对于需要精确控制的电路,建议采取以下措施:
    - 使用合适的额定电压,避免过载。
    - 确保良好的散热条件,特别是在高温环境中使用时。

    兼容性和支持


    UFW系列电容器兼容多种电子电路设计,并且可以与大多数主流音频设备完美配合。制造商提供全面的技术支持,包括产品选型指南、安装指导和技术培训,帮助客户快速实现集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 检查工作电压是否超出额定值 |
    | 电容值波动大 | 检查环境温度是否超出正常范围 |
    | 容量迅速衰减 | 检查是否存在过度放电或高温工作环境 |

    总结和推荐


    UFW系列铝电解电容器凭借其出色的性能和稳定性,成为音频设备的理想选择。无论是从技术规格还是实际应用效果来看,它都展现了极高的性价比。因此,强烈推荐在需要高性能和高稳定性的音频设备中使用UFW系列电容器。

UFW1E470MDD参数

参数
电容值 47μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 115mA@ 120Hz,230mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UFW1E470MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFW1E470MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFW1E470MDD UFW1E470MDD数据手册

UFW1E470MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
