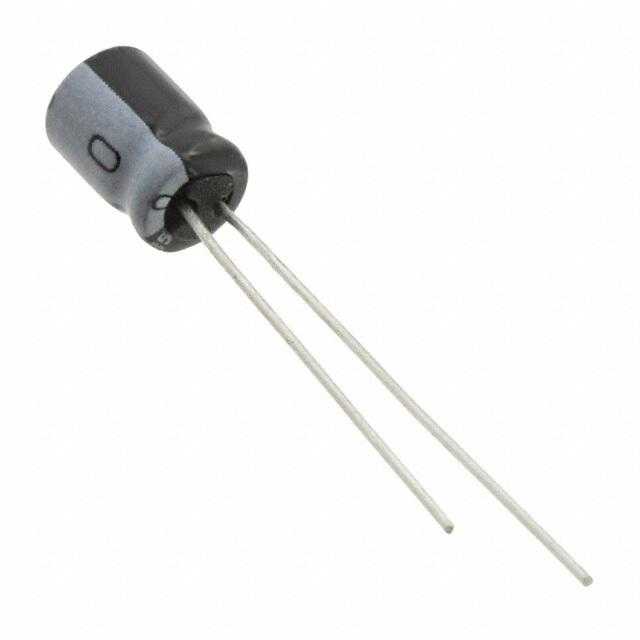

USR0J101MDD1TP

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 6.3V ±20% 2000h@ 85°C 117mA@ 10kHz,78mA@ 120Hz 通孔安装 5mm*7mm*8mm
供应商型号: 1899733
供应商: element14
标准整包数: 1
NICHICON 铝电解电容 USR0J101MDD1TP

USR0J101MDD1TP概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是广泛应用于电子设备中的关键元器件之一。它们具有较高的容量和良好的稳定性,特别适用于电源滤波、耦合、旁路及信号存储等领域。本手册所涉及的产品分为两个系列:标准系列(USA)和高容量系列(USR),均具备低矮设计和环保特性,符合RoHS指令要求。

    2. 技术参数


    | 参数 | USA 系列 | USR 系列 |
    |
    | 工作温度范围 | -40至+85°C | -40至+85°C |
    | 额定电压范围 | 6.3至50V | 4至50V |
    | 额定容量范围 | 1至220µF | 1至470µF |
    | 容量容差 | ±20% | ±20% |
    | 泄漏电流 | 不超过0.01CV 或3 μA,取较大值 | 不超过0.01CV 或3 μA,取较大值 |
    | 损耗角正切(tan δ) | 见图表 | 见图表 |
    | 低温稳定性 | 见图表 | 见图表 |
    | 寿命 | 见图表 | 见图表 |
    | 储存寿命 | 见图表 | 见图表 |
    | 标记方式 | 白色字母在黑色套管上 | 白色字母在黑色套管上 |

    3. 产品特点和优势


    - 小型化设计:USA 和 USR 系列均为高度仅7mm的小型化设计,节省空间且便于集成。
    - 高容量和稳定性:USR 系列提供了更高的额定容量(最高可达470µF),并保持稳定的工作性能。
    - 环保材料:采用无铅焊接线和PET套管,符合环保标准。
    - 广泛应用:适用于各种电源管理和信号处理场合。

    4. 应用案例和使用建议


    - 应用案例:该系列产品被广泛应用于电源管理电路、音频设备、通信设备等。例如,在开关电源中作为输出滤波电容,保证电压的平滑输出。
    - 使用建议:在选择电容器时,建议根据具体应用场景和需求选择合适的型号。特别是在高频率和高温环境下,需确保其容量和损耗特性符合要求。

    5. 兼容性和支持


    - 兼容性:该系列产品可以与其他同类电容器轻松互换,适用于多种电路板设计。
    - 支持和服务:厂商提供全面的技术支持和售后服务,包括产品选型、应用指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器泄露电流过高 | 检查连接是否松动,更换电容器 |
    | 电容器寿命不足 | 确认工作环境条件,选择适合型号 |
    | 额定电压范围内性能不稳定 | 检查电容器是否正确安装,更换电容器|

    7. 总结和推荐


    总体而言,这两种铝电解电容器具有出色的性能和稳定性,适用于广泛的工业应用。其小型化设计、高容量和环保特性使其在市场上具有较强的竞争力。建议在需要高性能、小尺寸和环保的电源管理和信号处理电路中选用。厂商提供的技术支持和服务也增加了其可靠性。因此,强烈推荐使用这些电容器产品。

USR0J101MDD1TP参数

参数
电容值 100μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 117mA@ 10kHz,78mA@ 120Hz
长*宽*高 5mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 弹夹装

USR0J101MDD1TP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

USR0J101MDD1TP数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON USR0J101MDD1TP USR0J101MDD1TP数据手册

USR0J101MDD1TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2444
10+ ¥ 0.818
100+ ¥ 0.612
500+ ¥ 0.5386
1000+ ¥ 0.472
2000+ ¥ 0.436
库存: 580
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.24
直接购买
加入购物车
