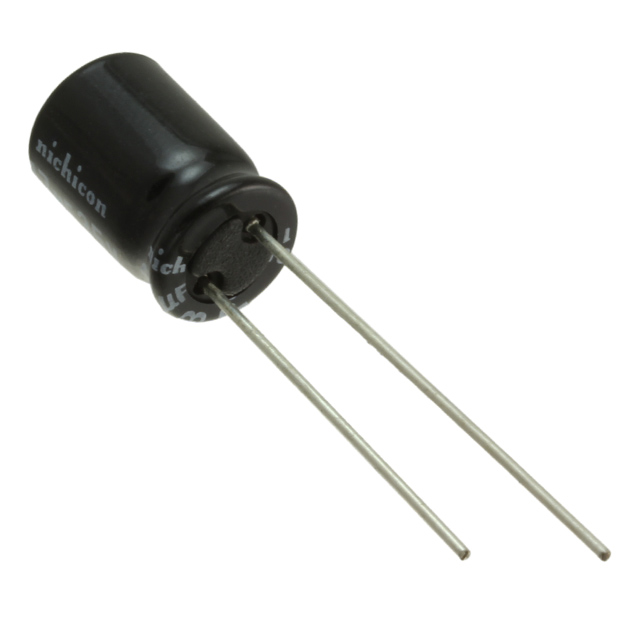

UHD1H101MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 50V ±20% 3000h@ 105°C 506.8mA@ 120Hz,724mA@ 100kHz 插件 通孔安装 8mm*11.5mm*13mm
供应商型号: UHD1H101MPD1TD
供应商: 国内现货
标准整包数: 1000
NICHICON 铝电解电容 UHD1H101MPD1TD

UHD1H101MPD1TD概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于电源管理和滤波电路中的关键电子元件。它们以其高容量、低成本和小尺寸等特点而著称。这些电容器特别适用于需要处理高纹波电流的场合,如电源、逆变器和电机驱动系统。其主要功能包括平滑直流电压、抑制电磁干扰和储存电能。

    2. 技术参数


    以下是从技术手册中提取的技术参数列表:
    | 参数 | 描述 |

    | 额定电压范围 | 6.3V至50V |
    | 额定容量范围 | 22µF至6800µF |
    | 容量公差 | ±20%(在120Hz、20°C下测量) |
    | 损耗角正切 (tan δ) | 最大值在不同频率下有所不同 |
    | 工作温度范围 | –40°C至+105°C |
    | 泄漏电流 | 应用额定电压2分钟后,泄漏电流不超过0.01CV或3µA,取较大值 |
    | 额定纹波电流 | 在105°C/100kHz条件下测量 |

    3. 产品特点和优势


    - 低阻抗:在高频范围内表现出较低的阻抗,提高了电容器的工作效率。
    - 高纹波电流处理能力:能够在高纹波电流条件下稳定工作。
    - 小尺寸:在保证高容量的同时,具有较小的外形尺寸,便于空间紧凑的设计。
    - 环保认证:符合RoHS指令(2011/65/EU)和相关欧盟法规((EU)2015/863),确保无铅化设计。
    - 可靠性认证:获得日本可靠性中心认证(Certification No. RCJ-03-23C)。

    4. 应用案例和使用建议


    这些电容器通常用于电力电子设备中,如开关电源、变频器和电机控制系统。根据手册中的应用实例,以下是一些使用建议:
    - 电源管理:在电源模块中使用这些电容器来平滑输出电压,减少纹波电流对系统的干扰。
    - 滤波电路:作为滤波电容使用,以改善电路的稳定性和性能。
    - EMI抑制:通过吸收瞬态电压和电流,减少电磁干扰的影响。
    使用建议:
    - 确保电容器在规定的温度范围内使用,避免因过热导致损坏。
    - 正确连接电容器,确保极性正确,避免反接造成损坏。
    - 选择合适的额定电压和容量,以满足具体应用的需求。

    5. 兼容性和支持


    这些铝电解电容器与各种不同的电子设备和组件兼容,特别是那些需要高纹波电流处理能力和小尺寸的应用。制造商提供详细的产品文档和支持服务,包括产品安装指南、技术咨询和故障排除指南。用户可以联系供应商获取更全面的支持和服务。

    6. 常见问题与解决方案


    - Q: 电容器泄漏电流过大?
    - A: 检查电容器是否超出了额定电压或温度范围。如果发现异常,更换符合要求的电容器。
    - Q: 电容器表面发热?
    - A: 检查是否负载过大或散热不良。增加外部散热措施或减少负载。
    - Q: 电容器失效?
    - A: 检查电容器是否长时间处于过压或高温状态。更换新的电容器并检查电路其他部分是否有问题。

    7. 总结和推荐


    综合考虑,这款铝电解电容器具有优异的性能和可靠性,能够满足大多数电力电子应用的需求。特别是在高纹波电流和高频条件下,其表现尤为出色。因此,强烈推荐在设计需要高效、可靠且紧凑的电源管理系统的场合中使用这些电容器。

UHD1H101MPD1TD参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 506.8mA@ 120Hz,724mA@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 8mm*11.5mm*13mm
通用封装 插件
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UHD1H101MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。
