首页  >  产品百科  >  ULR2E220MNL1GS

ULR2E220MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 250V ±20% 3000h@ 105°C 55mA@ 120Hz,88mA@ 10kHz 贴片安装 10.3mm*10.3mm*14.5mm
供应商型号: UA-ULR2E220MNL1GS
供应商: 海外现货
标准整包数: 400

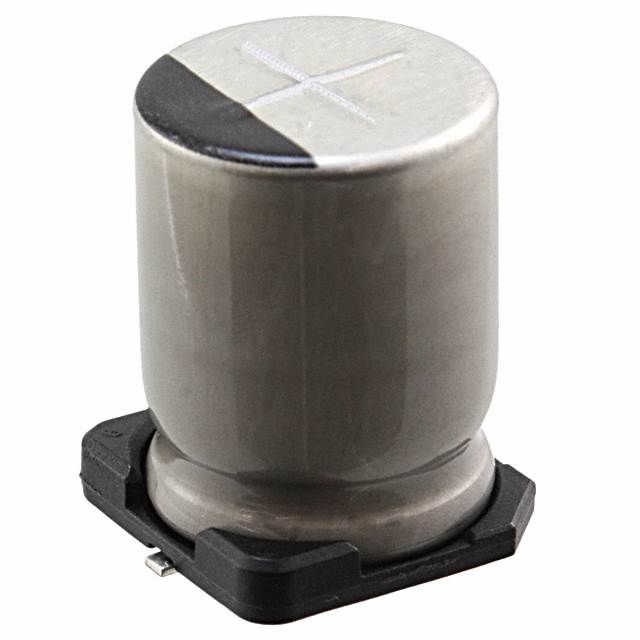

NICHICON 铝电解电容 ULR2E220MNL1GS

ULR2E220MNL1GS概述

    电子元器件产品技术手册:ULR Chip Type 铝电解电容器

    产品简介


    ULR 系列铝电解电容器专为高电压应用设计,适用于自动贴片机,采用载带包装以提升生产效率。该系列产品符合RoHS指令(2011/65/EU 和 (EU)2015/863),并且通过AEC-Q200认证。ULR系列以其长寿命、高可靠性及优异的耐热性能,广泛应用于工业控制、汽车电子、电源管理、消费类电子等领域。
    主要特点包括:
    - 高电压范围:160V 至 500V。
    - 宽温度范围:-40°C 至 +105°C。
    - 超低损耗角正切值(tan δ),确保高效能表现。

    技术参数


    | 参数名称 | 规格范围 |

    | 类型 | 高压型芯片式铝电解电容 |
    | 额定电压范围 | 160V 至 500V |
    | 额定电容范围 | 2.7μF 至 39μF |
    | 容量公差 | ±20%(在120Hz,20°C下) |
    | 泄漏电流 | ≤ 初始值指定值 |
    | 损耗角正切(tan δ) | 最大0.30(在120Hz,20°C下) |
    | 温度稳定性 | -40°C 至 +105°C |
    | 耐久性测试(105°C/3000小时)| 容量变化≤±10% |
    | 端子结构 | 长方形引脚式 |

    产品特点和优势


    1. 高压特性:额定电压覆盖160V至500V,适合高电压应用场合。
    2. 长寿命设计:通过耐久性测试,在极端条件下仍能保持稳定性能。
    3. 环境适应性强:工作温度范围宽广,适合恶劣工况。
    4. 低损耗角正切值:优化后的电容性能确保了高效的能量转换。
    5. 可靠性:通过严格的AEC-Q200认证,确保产品质量达到国际标准。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备中滤波电路的应用。
    - 电源管理系统中的旁路或耦合功能。
    - 汽车电子模块的稳压电路。
    使用建议:
    - 在高温环境下使用时,建议增加散热装置,以延长使用寿命。
    - 对于高频电路,推荐选择容量较低的型号,减少电感效应。
    - 应用前需确认负载条件是否与产品规格匹配。

    兼容性和支持


    ULR系列电容器具有良好的兼容性,能够与其他主流品牌芯片级铝电解电容器互换。厂商提供全面的技术支持,包括样品供应、应用咨询以及长期售后维护服务。如需进一步定制化解决方案,可直接联系供应商获取技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器在低温环境下失效 | 检查负载条件是否超出额定范围,避免过载运行。 |
    | 使用后发现容量下降超过20% | 可能是由于焊接不良导致,重新焊接连接点即可。 |
    | 泄漏电流过大 | 确保安装环境符合规格要求,检查焊点是否牢固。 |

    总结和推荐


    ULR系列铝电解电容器凭借其卓越的性能参数、广泛的适用性和长寿命特性,成为高电压应用领域的优选产品。无论是工业自动化还是消费电子领域,该系列产品都能提供稳定的解决方案。我们强烈推荐此产品用于需要高可靠性、高性能的电子系统设计中。
    综上所述,ULR系列铝电解电容器是一款值得信赖的产品,推荐优先选用!

ULR2E220MNL1GS参数

参数
电容值 22μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 55mA@ 120Hz,88mA@ 10kHz
长*宽*高 10.3mm*10.3mm*14.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ULR2E220MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

ULR2E220MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON ULR2E220MNL1GS ULR2E220MNL1GS数据手册

ULR2E220MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ $ 0.4863 ¥ 4.0748
25600+ $ 0.4125 ¥ 3.4568
库存: 14400
起订量: 1600 增量: 400
交货地:
最小起订量为:1600
合计: ¥ 6519.68
