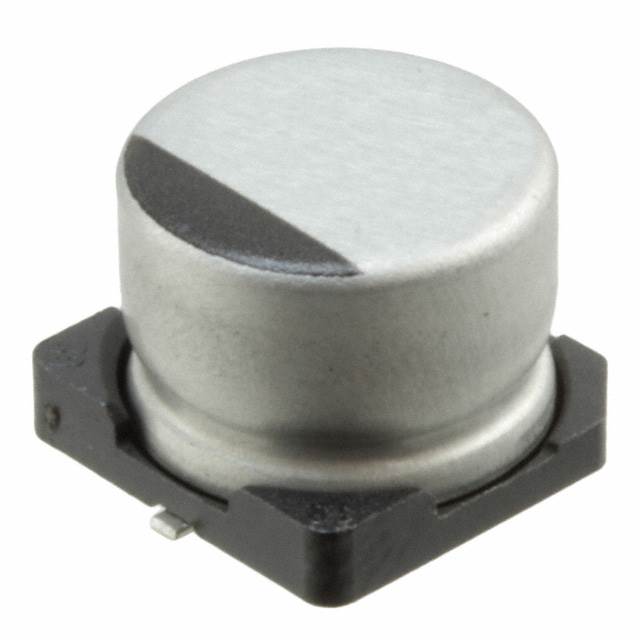

UUX1H220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 2000h@ 105°C 111.89mA@ 10kHz,67mA@ 120Hz 5101-4 贴片安装 8.3mm*8.3mm*6.5mm
供应商型号: UA-UUX1H220MCL1GS
供应商: 海外现货
标准整包数: 1000
NICHICON 铝电解电容 UUX1H220MCL1GS

UUX1H220MCL1GS概述

    铝电解电容器CAT.8100H技术手册

    产品简介


    铝电解电容器CAT.8100H是一种表面贴装型电容器,适用于高密度印刷电路板(PCB)。它采用了芯片形式,能够在极端温度环境下(-55°C至+105°C)稳定工作。该产品通过了RoHS认证,并符合AEC-Q200标准。主要应用于需要宽温度范围和高性能电子设备的设计中。

    技术参数


    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 400V
    - 额定电容范围:1μF 至 1000μF
    - 电容容差:±20% (120Hz, 20°C)
    - 漏电流:在20°C下,施加额定电压1分钟后,漏电流不超过0.03CV (µA)。
    - 损耗角正切(tan δ):
    - 6.3V:0.22
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.10
    - 100V:0.08
    - 耐久性:电容器经过高温存储和焊接热稳定性测试后,仍能保持初始电容值变化±10%。
    - 纹波电流(105°C, 120Hz):具体值取决于电容量,参见规格表。

    产品特点和优势


    - 宽温度范围:能够在极端低温至高温范围内稳定工作,适合于工业和汽车领域的严苛环境。
    - 高可靠性:符合AEC-Q200标准,保证了卓越的可靠性和耐用性。
    - 高容量:最大可达1000μF,满足多种应用需求。
    - RoHS合规:环保设计,无有害物质,适用于绿色电子产品。

    应用案例和使用建议


    - 工业控制设备:CAT.8100H广泛应用于自动化控制系统、传感器及仪表中,确保系统的稳定运行。
    - 汽车电子:适用于车载充电器、电源管理模块等,提供可靠的电力供应。
    - 使用建议:安装时需注意电容器的极性,并确保电路设计能够承受较高的工作电压和电流。在PCB布局时,建议使用推荐的焊盘尺寸和回流焊接参数。

    兼容性和支持


    - 兼容性:适用于自动装配机,且采用载带包装方式。
    - 厂商支持:如需更高C/V比的产品,请选择UUJ系列(见第164页)。详细订购数量信息请参考第3页。

    常见问题与解决方案


    - 问题1:电容器在高温环境下漏电流偏大。
    - 解决方案:检查电路设计,确保电容器工作在额定电压范围内,并使用推荐的焊盘尺寸和回流焊接参数。
    - 问题2:电容器寿命不足。
    - 解决方案:确保电容器按照规格表中规定的条件进行操作,并进行定期检查和更换。

    总结和推荐


    综上所述,CAT.8100H是一款具备高性能、高可靠性和宽温度范围的铝电解电容器,特别适合在工业控制和汽车电子等领域使用。其优异的温度适应性和长寿命使得其在市场上具有很高的竞争力。强烈推荐给那些对电子产品稳定性要求较高的用户。

UUX1H220MCL1GS参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 111.89mA@ 10kHz,67mA@ 120Hz
长*宽*高 8.3mm*8.3mm*6.5mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
