首页  >  产品百科  >  UHE1E332MHD

UHE1E332MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 3.3mF 25V ±20% 10000h@ 105°C 2.76A@ 120Hz,3.45A@ 100 kHz 通孔安装 16mm*31.5mm*31.5mm
供应商型号: 493-1568-ND
供应商: Digi-Key
标准整包数: 1

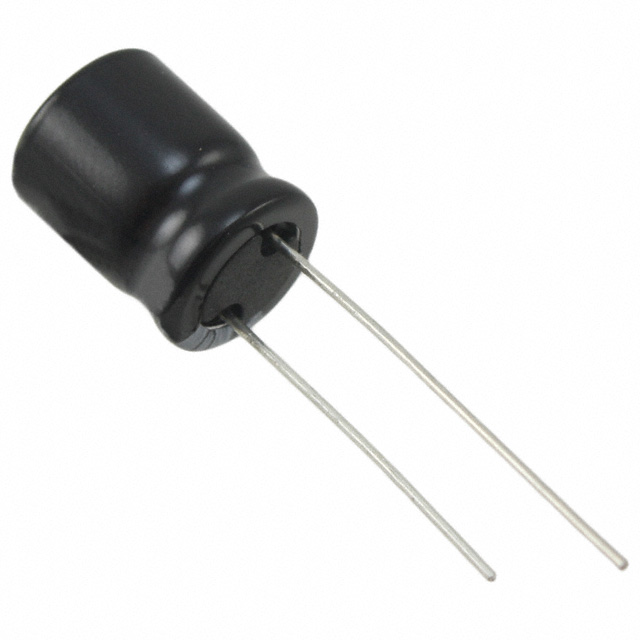

NICHICON 铝电解电容 UHE1E332MHD

UHE1E332MHD概述

    铝电解电容器(UHE系列)技术手册

    1. 产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于电力系统、通信设备、工业控制等多个领域。本文介绍的是UHE系列铝电解电容器,具有小型化设计、低阻抗和高可靠性等特点。该系列产品满足RoHS指令(2011/65/EU)和欧盟(EU)2015/863指令的要求。

    2. 技术参数


    - 基本规格
    - 安全工作温度范围:-40°C 至 +105°C
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:2.2μF 至 18000μF
    - 漏电流:在20°C下施加额定电压2分钟后,漏电流不大于0.01CV或3μA(取两者较大值)
    - 性能参数
    - 最大损耗角正切(tan δ):在120Hz频率下,额定电压下的最大tan δ为0.55
    - 温度稳定性:在-40°C至+20°C条件下,损耗角正切最大增加量为200%
    - 稳定性:在-40°C至+20°C温度范围内,电容变化不超过初始值的±25%
    - 寿命测试
    - 在不同温度和额定电压条件下,寿命可达4000小时至10000小时
    - 尺寸和引脚
    - 尺寸代码由直径φD和长度L组成,如φD×L(mm)
    - 铅直径φd:0.6mm至0.8mm不等
    - 引脚长度L与直径φD相关,具体规格见下文表格
    - 耐压和纹波电流
    - 额定纹波电流在105°C/100kHz条件下的最大值见下文表格
    | 额定电压(V) | 额定电容(µF) | 尺寸(mm) | tan δ | 泄漏电流(µA) | 阻抗(Ω) | 纹波电流(mArms) |
    ||
    | 6.3 | 150 | 5×11 | 0.22 | 9.45 | 0.58 | 2.30 |
    | 10 | 100 | 5×11 | 0.19 | 10 | 0.58 | 2.30 |
    | 10 | 220 | 6.3×11 | 0.19 | 22 | 0.22 | 0.87 |
    | ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 低阻抗和高可靠性:在4000小时至10000小时的严格测试中表现出色,符合日本可靠性中心电子元件认证(RCJ-03-23C)标准。
    - 环保材料:采用无铅材料,符合RoHS和EU指令要求。
    - 多规格选择:涵盖从2.2μF到18000μF的电容范围,适合各种应用需求。
    - 长期寿命:具有长寿命特性,在不同工作环境下表现优异。

    4. 应用案例和使用建议


    - 应用场景:适用于电源滤波、信号耦合、旁路及储能等应用场合。
    - 使用建议:
    - 确保电容器工作在规定的温度范围内。
    - 根据实际应用选择合适的电容值和电压等级。
    - 注意散热问题,特别是在高电流情况下。
    - 在电路设计时,考虑电容器的纹波电流能力。

    5. 兼容性和支持


    - 兼容性:与其他标准电子元器件兼容,适用于多种电路设计。
    - 技术支持:提供详尽的产品规格和技术支持文档,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何处理过热问题?
    - A: 通过良好的散热设计,如增加散热片或改善空气流通,可以有效缓解过热现象。
    - Q: 电容变化率如何影响应用性能?
    - A: 电容变化率过大可能会影响电路稳定性,建议根据具体应用选择合适的电容类型。
    - Q: 如何延长电容器使用寿命?
    - A: 严格按照使用条件操作,并定期进行维护检查。

    7. 总结和推荐


    总体而言,UHE系列铝电解电容器以其优良的性能、可靠性和广泛的适用性,成为众多电子设计工程师的理想选择。对于需要高性能电容器的应用场景,强烈推荐使用此产品。同时,厂商提供了丰富的技术支持文档和售后保障,确保用户能够轻松获得所需帮助。

UHE1E332MHD参数

参数
电容值 3.3mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.76A@ 120Hz,3.45A@ 100 kHz
工作寿命 10000h@ 105°C
长*宽*高 16mm*31.5mm*31.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UHE1E332MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHE1E332MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHE1E332MHD UHE1E332MHD数据手册

UHE1E332MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.932 ¥ 16.3254
10+ $ 1.2323 ¥ 10.4128
50+ $ 0.9624 ¥ 8.0542
300+ $ 0.808 ¥ 6.7617
600+ $ 0.7662 ¥ 6.412
1200+ $ 0.7498 ¥ 6.2752
库存: 7791
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.32
