UWF1V010MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 35V ±20% 1000h@ 105°C 25mA@ 120Hz,50mA@ 100kHz SMD 贴片安装 4.3mm*4.3mm*5.5mm
供应商型号: CSJ-ST48612834
供应商: 海外现货
标准整包数: 1

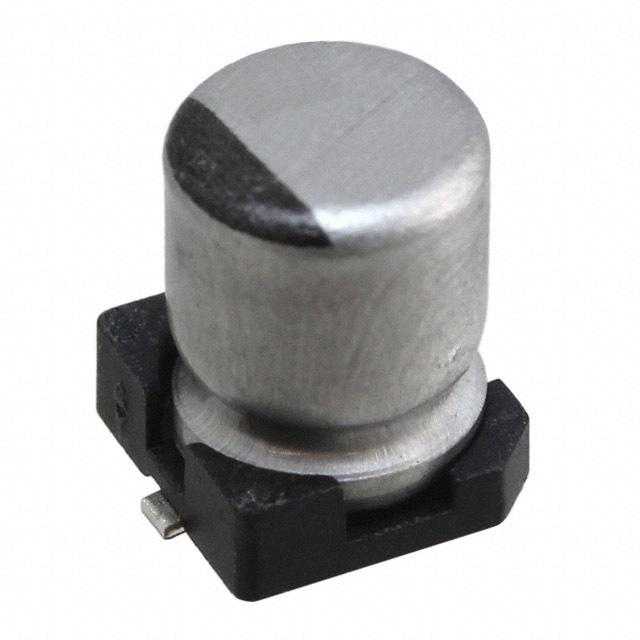

NICHICON 铝电解电容 UWF1V010MCL1GB

UWF1V010MCL1GB概述

    铝电解电容器——UWF芯片型低阻抗电容器

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键元件。本产品为UWF芯片型低阻抗铝电解电容器,具备优异的温度稳定性和低阻抗特性。主要功能是提供稳定的电容值,以满足高密度电路板上的电源滤波、信号耦合和直流旁路等需求。它特别适用于表面贴装工艺,能够高效集成到自动化生产线中。

    技术参数


    - 类别温度范围:-55°C至+105°C
    - 额定电压范围:6.3V至35V
    - 额定电容范围:1µF至220µF
    - 电容容差:±20%(120Hz, 20°C)
    - 漏电流:在20°C下施加额定电压2分钟后不超过0.01CV或3μA,取两者较大者
    - 损耗角正切(tan δ):见下表
    - 低温稳定性:符合JIS C 5101-4标准
    - 耐久性:在105°C下储存1000小时,然后在20°C下施加额定电压
    - 存储寿命:无负载状态下105°C储存1000小时
    - 焊接热稳定性:保持在250°C的热板上30秒
    - 标记:顶部黑色印刷
    - 测量频率:120Hz(20°C)
    | 额定电压(V) | tan δ最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |

    产品特点和优势


    - 低阻抗:在高频应用中表现出色,尤其适合要求低阻抗的电源滤波器。
    - 宽温范围:能够在极端温度条件下稳定工作。
    - 高可靠性:符合AEC-Q200标准,具有良好的耐久性和长期稳定性。
    - 表面贴装:采用SMT技术,易于集成到自动化生产线上。
    - 环保合规:符合RoHS指令,保证产品对环境友好。

    应用案例和使用建议


    UWF芯片型低阻抗电容器可以广泛应用于汽车电子、工业控制、通信设备等领域。例如,在汽车电子系统中,这些电容器用于电源滤波,提高系统的稳定性;在工业控制设备中,它们用于能量存储和瞬态抑制,增强设备的抗干扰能力。建议在选择具体型号时,根据实际应用环境的温度范围和所需电容值进行选择。

    兼容性和支持


    UWF系列电容器与其他主流电子元件具有良好的兼容性,可在多种不同的PCB设计中使用。厂商提供详细的技术支持和服务,包括产品的选型指导、安装和维护等。

    常见问题与解决方案


    1. 漏电流过大:检查电容是否在额定电压范围内使用,确认焊接质量良好。
    2. 电容值不稳定:确认安装过程中是否存在过热情况,更换其他型号或检查PCB布局。
    3. 焊锡不均匀:使用自动焊接设备,严格控制焊接温度和时间。

    总结和推荐


    UWF芯片型低阻抗铝电解电容器是一款高性能的产品,具备低阻抗、宽温范围和高可靠性等显著优势。适用于各类高密度PCB设计及自动化生产线,特别推荐用于汽车电子、工业控制和通信设备领域。强烈推荐用户根据实际应用需求选择合适的型号。

UWF1V010MCL1GB参数

参数
电容值 1μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 25mA@ 120Hz,50mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 4.3mm*4.3mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWF1V010MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWF1V010MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWF1V010MCL1GB UWF1V010MCL1GB数据手册

UWF1V010MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
