首页  >  产品百科  >  UWX1A151MCL1GB

UWX1A151MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 10V ±20% 2000h@ 85°C 111mA@ 120Hz,166.5mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*5.4mm
供应商型号: 493-2097-6-ND
供应商: Digi-Key
标准整包数: 1

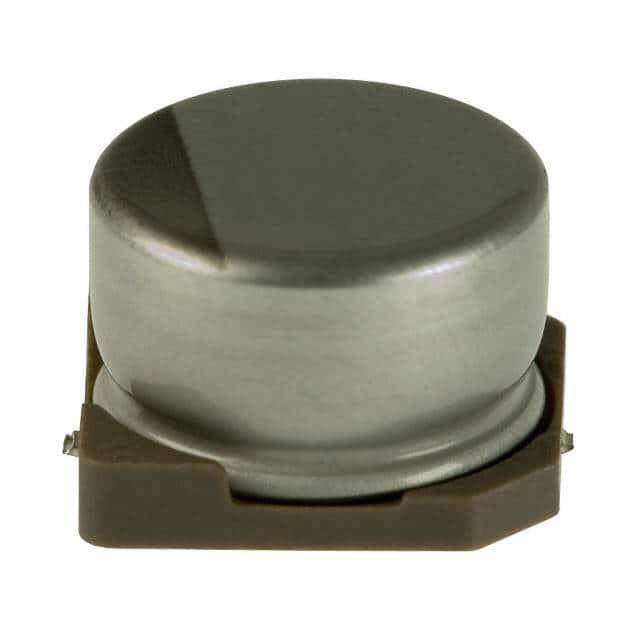

NICHICON 铝电解电容 UWX1A151MCL1GB

UWX1A151MCL1GB概述

    文章标题:铝电解电容器——CAT.8100H系列产品技术手册解析

    1. 产品简介


    CAT.8100H系列铝电解电容器是一种专为表面贴装设计的芯片型电容器,适用于高密度PCB板上的自动安装需求。此系列产品通过了RoHS指令(2011/65/EU)和AEC-Q200标准认证,广泛应用于消费电子、通信设备、工业控制以及汽车电子等领域。该系列产品具有高可靠性、优良的负载寿命(2000小时@85°C),并能有效支持高频和高温度下的性能要求。

    2. 技术参数


    以下是CAT.8100H系列的主要技术规格:
    | 参数类别 | 规格值 |

    | 额定电压范围 | 4V~50V |
    | 额定电容范围 | 1µF ~ 330µF |
    | 电容容差 | ±20% |
    | 损耗角正切 (tan δ) | 0.12 ~ 0.26 |
    | 纹波电流 (85°C, 120Hz) | 高频性能下可达标称值的150% |
    | 耐温范围 | -40°C 至 +85°C |
    | 抗焊热能力 | 热板维持250°C 30秒后满足性能指标 |

    3. 产品特点和优势


    CAT.8100H系列电容器具有以下突出特点:
    - 尺寸紧凑:提供φ3至φ8.4的多种封装选项,便于各种小型化设计。
    - 高可靠性:符合AEC-Q200标准,适用于严苛的工业和汽车环境。
    - 优秀的高频响应:优异的纹波电流处理能力和低损耗角特性。
    - 宽工作温度范围:适应极端气候条件,确保长期稳定运行。
    - RoHS合规:环保设计满足现代电子制造需求。
    这些特点使其成为消费级和工业级设备的理想选择,在高频滤波、信号耦合及电源稳定等领域表现出色。

    4. 应用案例和使用建议


    应用案例:
    1. 汽车电子:用于车身控制模块中的滤波电路。
    2. 工业控制:适用于开关电源的滤波器和储能单元。
    3. 消费电子:用于智能手机和平板电脑中的音频模块。
    使用建议:
    - 高温防护:在高温环境中使用时,需考虑增加散热设计以延长使用寿命。
    - 合理选型:根据具体的应用频率和电压要求选择适当的电容值和型号。
    - 焊接工艺优化:采用再流焊技术时,注意焊盘尺寸与锡膏厚度的匹配。

    5. 兼容性和支持


    CAT.8100H系列与大部分主流的表面贴装设备兼容,并且能够无缝集成到现有的PCB生产流程中。厂家提供了详尽的技术文档和支持服务,包括载带包装规格(参见第23页)和焊点设计指南(参见第18~19页)。若需要更高C/V比的产品,则可参考UUR(第156页)或UUG(第162页)系列。

    6. 常见问题与解决方案


    以下为用户可能遇到的一些典型问题及其解决方案:
    1. 问题:电容器漏电流偏高
    - 原因:安装前未充分储存或环境湿度过大。
    - 解决办法:按照手册存储规范进行操作,并保持干燥环境。

    2. 问题:纹波电流超过标称值
    - 原因:负载电路存在瞬态冲击。
    - 解决办法:增加辅助电容或调整系统保护机制。
    3. 问题:低温条件下性能下降
    - 原因:材料特性限制。
    - 解决办法:选用专门针对低温环境优化的子系列型号。

    7. 总结和推荐


    CAT.8100H系列铝电解电容器凭借其高精度、高可靠性和广泛的适用性,成为电子设计中的优秀选择。其卓越的性能使其能够胜任多种复杂应用场景,尤其是在高频、高温工况下表现优异。对于追求高效能、低成本解决方案的设计者而言,推荐优先考虑该系列产品。
    总结来看,CAT.8100H系列是一个值得信赖且性价比高的电容器解决方案,强烈推荐在电子设计中广泛应用。

UWX1A151MCL1GB参数

参数
电容值 150μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 111mA@ 120Hz,166.5mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 8.3mm*8.3mm*5.4mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UWX1A151MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWX1A151MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWX1A151MCL1GB UWX1A151MCL1GB数据手册

UWX1A151MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5405 ¥ 4.5672
10+ $ 0.3197 ¥ 2.7015
50+ $ 0.2328 ¥ 1.9668
100+ $ 0.1931 ¥ 1.6317
500+ $ 0.1499 ¥ 1.2669
库存: 1033
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.56
