UVY1C102MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 16V ±20% 2000h@ 105°C 500mA@ 120Hz,575mA@ 10kHz 通孔安装 10mm*12.5mm*14mm
供应商型号: UA-UVY1C102MPD1TD
供应商: 海外现货
标准整包数: 500

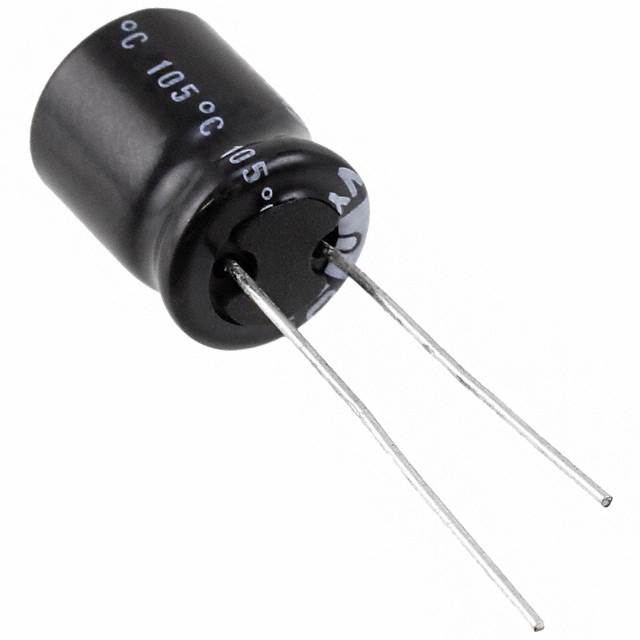

NICHICON 铝电解电容 UVY1C102MPD1TD

UVY1C102MPD1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于电源滤波、信号耦合及直流阻断等领域的关键电子元器件。本手册详细介绍的型号包括UVY、UVZ、UVK和UVY宽温度范围系列,这些电容器具有多种尺寸规格,可满足不同应用需求。它们符合RoHS标准,环保且高效。

    技术参数


    | 参数 | 描述 |

    | 尺寸规格 | 多种规格,涵盖φD从5mm到25mm,L从6.3mm到50mm。 |
    | 容量范围 | 0.47µF至33000µF |
    | 工作电压范围 | 6.3V至450V |
    | 容量公差 | ±20% |
    | 最大纹波电流 | 视具体型号而异,详见技术手册表格 |
    | 损耗角正切 | 见技术手册表格 |
    | 漏电流 | 在20℃下,1分钟后漏电流不大于0.03CV或4µA,两者取较大值 |

    产品特点和优势


    - 温度适应性:适用于-55℃至+105℃的工作环境,尤其适合高温度应用。
    - 高可靠性:通过多项严格测试,确保长时间稳定运行。
    - 环保合规:符合RoHS标准,无铅设计更加环保。

    应用案例和使用建议


    - 开关电源:用于输入滤波,提升电源效率和稳定性。
    - 汽车电子:在严苛环境下提供可靠的电容支持。
    - 工业控制:适用于各种工业控制系统,如伺服驱动、PLC等。
    使用建议:
    - 根据负载条件选择合适的电容量和工作电压,以确保最佳性能。
    - 确保安装时散热良好,避免因过热导致的损坏。
    - 使用时需注意避免超压操作,以免影响电容器寿命。

    兼容性和支持


    - 该系列电容器适用于多种电路设计,易于与其他元器件集成。
    - 厂商提供详尽的技术支持文档和售后服务,包括产品规格书、设计指南和故障排查指南。

    常见问题与解决方案


    - 问题一:电容器使用寿命短。
    - 解决方案:检查使用环境温度是否过高,确保不超过额定温度范围。另外,确认是否遵循正确的安装和连接方法。
    - 问题二:电容器漏电流过大。
    - 解决方案:重新检查所选型号是否符合要求,必要时更换更大容量或更低电阻率的型号。
    - 问题三:电容器过热。
    - 解决方案:增加散热片或改进散热设计,确保良好的空气流通和散热效果。

    总结和推荐


    总体而言,这些铝电解电容器具有高可靠性和广泛的应用范围,特别适用于需要高温稳定性的场合。它们的环境友好特性使其成为当今电子产品中的理想选择。因此,强烈推荐这些电容器作为高性能、环保的选择。

UVY1C102MPD1TD参数

参数
电容值 1mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 500mA@ 120Hz,575mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVY1C102MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVY1C102MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVY1C102MPD1TD UVY1C102MPD1TD数据手册

UVY1C102MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
