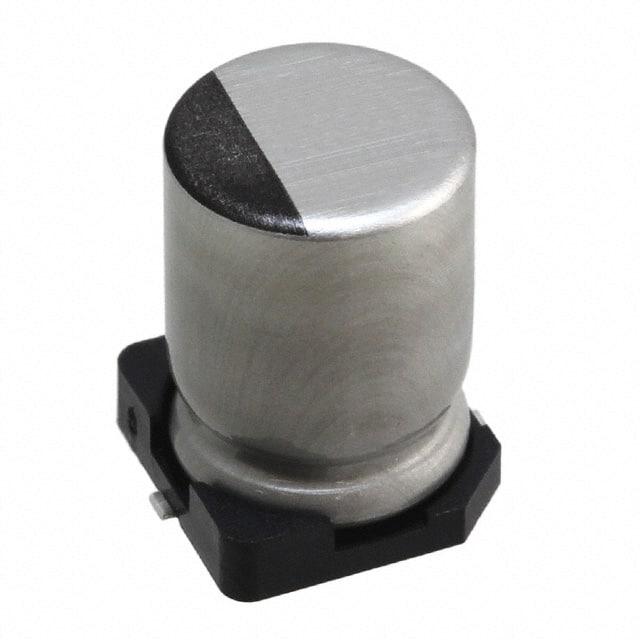

UCW1C221MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 16V ±20% 7000h@ 105°C 115mA@ 120Hz,230mA@ 100kHz 贴片安装 6.6mm*6.6mm*8.7mm
供应商型号: UCW1C221MCL1GS
供应商: 国内现货
标准整包数: 5
NICHICON 铝电解电容 UCW1C221MCL1GS

UCW1C221MCL1GS概述

    铝电解电容器(CAT.8100H)产品技术手册

    1. 产品简介


    本手册介绍的是铝电解电容器(CAT.8100H),这是一种广泛应用于电子电路中的被动元件。该系列电容器以其低阻抗、长寿命及对自动化生产设备的良好适应性著称。主要功能包括:平滑电压、滤波、耦合和去耦等。应用领域涵盖了消费电子产品、工业控制、通信设备和汽车电子等。

    2. 技术参数


    - 温度范围: -25°C 至 +105°C
    - 额定电压范围: 6.3V 至 50V
    - 额定电容范围: 10μF 至 470μF
    - 电容容差: ±20%
    - 泄漏电流: 应用额定电压2分钟,20°C时泄漏电流不大于0.01 CV 或 3 μA
    - 损耗角正切(tan δ): 最大值见下表
    - 耐久性: 经过7000小时105°C负载寿命测试后,恢复到20°C时符合上述标准
    - 阻焊热抗性: 在250°C保持30秒后,仍符合特性要求
    | 额定电压(V) | tan δ (最大值) |

    | 50 | 0.14 |
    | 35 | 0.14 |
    | 25 | 0.16 |
    | 16 | 0.26 |
    | 10 | 0.28 |
    | 6.3 | 0.32 |

    3. 产品特点和优势


    - 低阻抗: 适用于高频应用,降低电路中的电阻损失。
    - 长寿命: 保证7000小时+105°C的负载寿命,延长设备使用寿命。
    - 自动贴片兼容: 适合自动贴片生产线。
    - 环保认证: 符合RoHS指令(2011/65/EU)及AEC-Q200标准。

    4. 应用案例和使用建议


    - 应用案例: 广泛应用于工业控制设备、汽车电子系统中作为滤波和耦合组件。
    - 使用建议: 建议根据具体应用选择合适的电容值和电压等级,以确保最佳性能和稳定性。如需高频应用,则可选择高频率系数的产品。

    5. 兼容性和支持


    - 兼容性: 适用于多种自动化贴片机,具体规格请参考手册第23页的贴装规范。
    - 支持: 提供详尽的技术文档和应用指南,如有疑问可随时联系技术支持团队。

    6. 常见问题与解决方案


    - 问题: 温度过高导致电容器故障。
    - 解决方案: 确保电容器工作在规定的工作温度范围内;采用散热措施,避免局部过热。
    - 问题: 长时间未使用导致性能下降。
    - 解决方案: 尽量缩短存放时间,建议不超过1000小时无负载存储。若必须长期存储,请按照手册建议进行处理。

    7. 总结和推荐


    综合来看,铝电解电容器(CAT.8100H)是一款性能稳定、适用广泛的优质产品。它不仅具备出色的电气特性和长寿命,而且具有良好的环境适应能力和广泛的适用性。推荐在需要高效能、高可靠性的电子电路设计中使用此款电容器。

UCW1C221MCL1GS参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 115mA@ 120Hz,230mA@ 100kHz
长*宽*高 6.6mm*6.6mm*8.7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCW1C221MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCW1C221MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCW1C221MCL1GS UCW1C221MCL1GS数据手册

UCW1C221MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8184
50+ ¥ 0.801
150+ ¥ 0.7895
库存: 25
起订量: 5 增量: 800
交货地:
最小起订量为:5
合计: ¥ 4.09
