首页  >  产品百科  >  UVC2G100MPD1TD

UVC2G100MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 400V ±20% 2000h@ 105°C 100mA@ 120Hz,150mA@ 10kHz 通孔安装 10mm*12.5mm*14mm
供应商型号: 647-UVC2G100MPD1TD
供应商: Mouser
标准整包数: 1

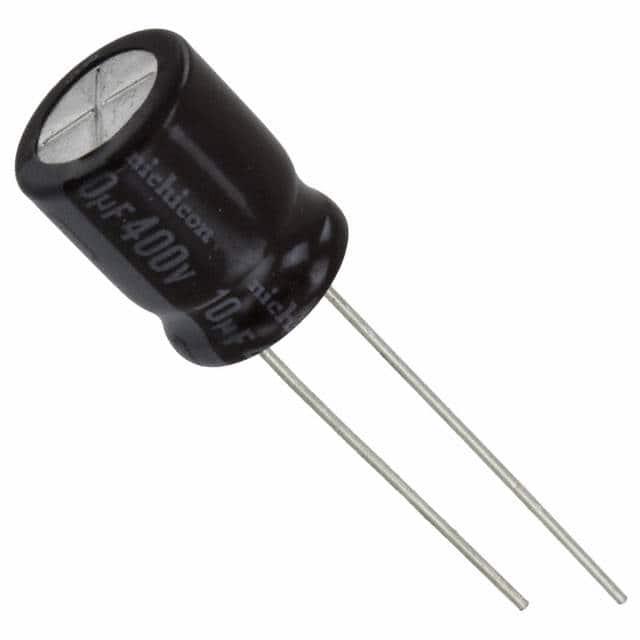

NICHICON 铝电解电容 UVC2G100MPD1TD

UVC2G100MPD1TD概述

    铝电解电容器 — UVC超小型系列

    产品简介


    铝电解电容器是电子设备中不可或缺的元器件之一,主要用于电源滤波、旁路、耦合等电路。UVC超小型系列铝电解电容器是专为适配器电路设计的产品,其尺寸比同系列的UVY更小,能够更好地适应紧凑的空间要求。此外,UVC系列产品符合RoHS指令(2011/65/EU及(EU)2015/863),确保环保无铅。

    技术参数


    - 额定电压范围:400V
    - 额定电容范围:4.7μF至18μF
    - 电容公差:±20%
    - 漏电流:在120Hz、20°C下 ≤0.04CV+100μA
    - 损耗角正切(tan δ):最大0.25(在120Hz、20°C条件下)
    - 低温稳定性:在-40°C下,电容变化在初始值的±25%以内
    - 耐久性:经过1000小时高温存储后,在室温下通过JIS C 5101-4标准测试,满足指定耐久性要求
    - 存放寿命:符合标准存放条件下的规定
    - 标记方式:白色字母标记在深棕色套筒上
    - 外形尺寸:具体见下页表格

    产品特点和优势


    UVC超小型系列铝电解电容器的独特之处在于其极小的体积和出色的低温稳定性,使其特别适合适配器电路。相比同系列的其他产品,UVC系列的一致性和稳定性更高,能够长期稳定工作在极端条件下。这使得它在便携式设备、移动充电器等应用中表现尤为出色。

    应用案例和使用建议


    UVC超小型系列铝电解电容器适用于各种适配器电路中,尤其是对于空间要求严格的便携式电子产品。在使用时,需要注意以下几点:
    - 在进行焊接操作前,确保引脚端子清洁且平直。
    - 选择合适的工作电压和电容值,避免过压和过载现象。
    - 注意安装方向,通常电容器的负极端需要接地。
    - 存放时应注意环境温度和湿度,以防止电容器失效。

    兼容性和支持


    UVC系列铝电解电容器与其他电子元件的兼容性良好,可以与不同品牌的电路板和控制器配合使用。厂商提供了详细的技术资料和支持服务,包括应用指南、维护手册和技术咨询,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题一:电容器安装后无法正常工作。
    - 解决办法:检查安装方向是否正确,确认电压和电容值是否匹配。

    - 问题二:电容器出现异常发热。
    - 解决办法:检查是否存在过流情况,确保工作环境温度不超过规定值。

    - 问题三:电容器漏电流偏大。
    - 解决办法:更换符合规格的电容器,检查回路是否有短路情况。

    总结和推荐


    UVC超小型系列铝电解电容器凭借其小巧的体积、出色的稳定性和可靠性,成为适配器电路的理想选择。其广泛的应用范围和可靠的性能使得该产品在市场上具有很强的竞争优势。我们强烈推荐此系列产品用于需要高密度安装和高效能输出的场合。

UVC2G100MPD1TD参数

参数
电容值 10μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 100mA@ 120Hz,150mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UVC2G100MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVC2G100MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVC2G100MPD1TD UVC2G100MPD1TD数据手册

UVC2G100MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
10+ $ 0.8326 ¥ 7.0355
50+ $ 0.6215 ¥ 5.2517
100+ $ 0.5654 ¥ 4.7776
500+ $ 0.4504 ¥ 3.8055
1000+ $ 0.4072 ¥ 3.4405
2000+ $ 0.3769 ¥ 3.185
5000+ $ 0.3465 ¥ 2.9279
10000+ $ 0.3266 ¥ 2.7593
库存: 2339
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.78
