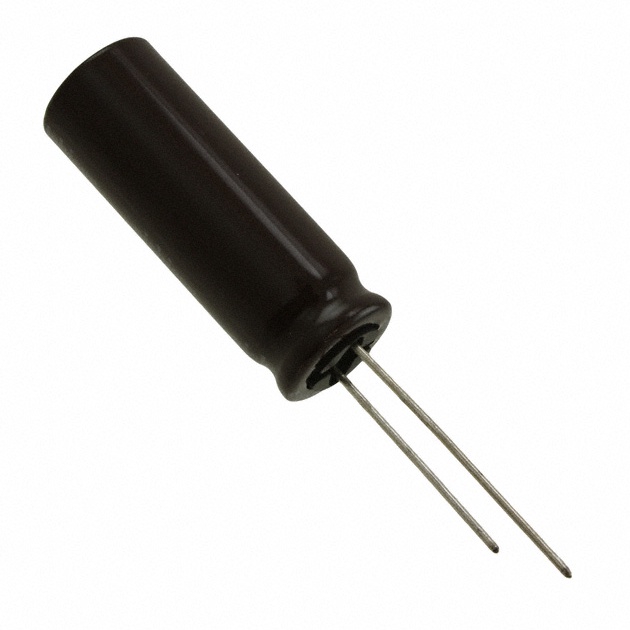

UPJ1V122MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.2mF 35V ±20% 5000h@ 105°C 1.92A@ 120Hz,2.18A@ 10 kHz 通孔安装 12.5mm*35.5mm*37mm
供应商型号: 647-UPJ1V122MHD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPJ1V122MHD

UPJ1V122MHD概述

    铝电解电容器——UPJ系列

    产品简介


    UPJ系列铝电解电容器是专为开关电源设计的低阻抗高可靠性电容器。其具备出色的低阻抗特性,在高温环境下仍能承受长时间的工作负荷。这些电容器额定工作温度范围广,从-55°C到+105°C(部分型号),同时符合RoHS指令(2011/65/EU和(EU)2015/863)。UPJ系列产品广泛应用于开关电源、逆变器及各种工业控制设备中,尤其适用于需要高性能电容稳定性的应用场景。

    技术参数


    - 额定电压范围: 6.3V至450V
    - 额定电容范围: 1µF至15,000µF(基于JIS E12序列)
    - 电容精度: ±20%
    - 漏电流: 在20°C条件下,额定电压施加1分钟后,漏电流不超过0.03CV或4μA(以较大值为准)。
    - 损耗角正切(tanδ): 6.3V至100V时最大为0.22;160V至450V时最大为0.25。
    - 耐久性: 经过105°C下的直流偏压+额定纹波电流测试后,满足初始规格要求。
    - 工作温度: –55°C至+105°C
    - 封装尺寸: φD×L(单位:mm)
    产品特点与优势
    UPJ系列电容器凭借其低阻抗设计,在高频开关电源中表现出色,能够显著减少能量损耗并提高效率。此外,它还具有优异的长期稳定性以及良好的抗热冲击能力。这种电容器非常适合用于恶劣的工作环境,例如工业自动化系统、通信基站以及可再生能源发电设备。
    应用案例与使用建议
    UPJ系列电容器已被成功应用于多种领域,如不间断电源(UPS)、服务器电源模块以及LED驱动电路等。对于需要处理大电流的应用场合,推荐选择更高额定电容值的产品,比如2200μF以上的型号。为了优化性能,应确保安装位置远离发热源,并正确接地以避免不必要的干扰。
    兼容性与支持
    UPJ系列电容器完全兼容主流电子设计平台,并且提供全面的技术文档和支持服务。制造商承诺通过严格的质量控制流程来保证每一批次产品的可靠性和一致性。客户还可以根据需求定制特定规格的产品。
    常见问题解答
    1. 问:如何判断UPJ电容器是否损坏?
    答:观察是否有明显的物理损伤或测试其阻抗是否超出规定范围即可初步判断。
    2. 问:UPJ电容器适合哪些应用场景?
    答:特别适合于开关电源、逆变器以及任何需要高效能表现的电力电子装置中使用。
    3. 问:如何延长UPJ电容器寿命?
    答:保持良好的散热条件,避免长时间处于极端温度下运行,并定期检查连接状态。
    总结与推荐
    综上所述,UPJ系列铝电解电容器以其卓越的技术指标、广泛的适用性及优良的性价比成为市场上极具竞争力的选择之一。如果您正在寻找一款能够在严苛条件下稳定工作的高性能电容器,那么UPJ将是您的理想之选。强烈建议将UPJ系列纳入您的项目计划中,相信它们将会带来满意的成果。

UPJ1V122MHD参数

参数
电容值 1.2mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.92A@ 120Hz,2.18A@ 10 kHz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm*35.5mm*37mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPJ1V122MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1V122MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1V122MHD UPJ1V122MHD数据手册

UPJ1V122MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.932 ¥ 16.3254
10+ $ 1.288 ¥ 10.8836
50+ $ 0.9746 ¥ 8.2354
100+ $ 0.891 ¥ 7.529
500+ $ 0.7279 ¥ 6.1509
1000+ $ 0.6793 ¥ 5.7403
2000+ $ 0.6264 ¥ 5.2931
5000+ $ 0.5765 ¥ 4.871
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.32
直接购买
加入购物车
