首页  >  产品百科  >  UPZ2W330MHD

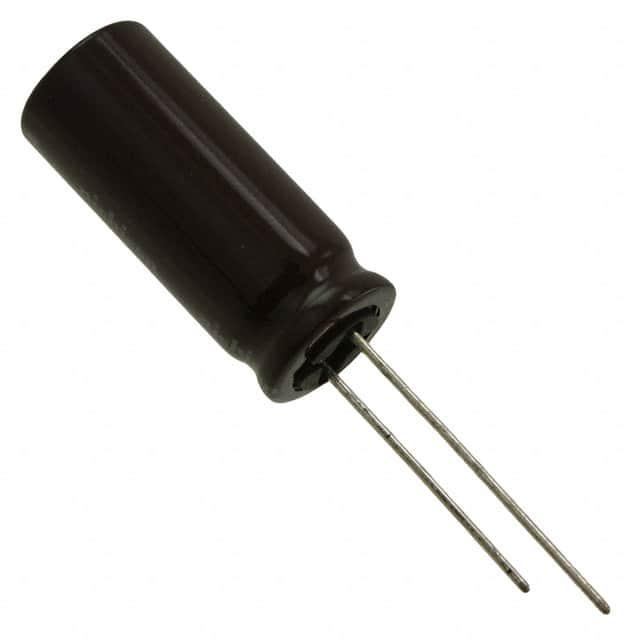

UPZ2W330MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 450V ±20% 2000h@ 105°C 280mA@ 120Hz,420mA@ 10kHz 通孔安装 12.5mm*31.5mm*33.5mm
供应商型号: 647-UPZ2W330MHD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPZ2W330MHD

UPZ2W330MHD概述

    铝电解电容器 CAT.8100H 技术手册

    1. 产品简介


    铝电解电容器是一种常见的电容器类型,主要用于存储和释放电能。CAT.8100H 是一款高电压、小型化的铝电解电容器,具有高纹波电流承载能力。其典型应用包括灯管镇流器(ballast applications),这使得它在照明系统中有广泛的应用前景。此外,该产品符合RoHS指令(2011/65/EU),满足环保要求。

    2. 技术参数


    以下是 CAT.8100H 的关键技术参数:
    | 参数 | 值 |

    | 额定电压范围 | 200V - 450V |
    | 额定电容范围 | 18μF - 470μF |
    | 电容容差 | ±20% |
    | 工作温度范围 | -25°C 至 +105°C |
    | 额定负载寿命 | 2000小时@105°C |
    | 泄漏电流 | ≤ 0.04CV+100 (µA) |
    | 损耗角正切(tan δ) | ≤ 0.20 (Max.) |
    | 纹波电流(105°C,120Hz) | 180mA 至 1270mA |

    3. 产品特点和优势


    - 高纹波电流承载能力:能够承受较高的纹波电流,适用于高频切换电路。
    - 长寿命:在105°C条件下,负载寿命可达2000小时,适合长期稳定运行的应用场景。
    - 高可靠性:通过耐久性测试,在高温条件下仍能保持良好的性能表现。
    - 环保合规:符合RoHS指令,确保产品对环境友好。

    4. 应用案例和使用建议


    应用案例:
    - 灯管镇流器:由于其出色的纹波电流承载能力和长寿命,CAT.8100H 在照明系统中的镇流器应用中表现出色,能够有效延长灯具的使用寿命。
    - 电源滤波器:可以用于电源滤波,提升电源系统的稳定性和可靠性。
    使用建议:
    - 在选择具体型号时,需根据应用需求(如工作电压、电容值)进行精确匹配。
    - 使用过程中应注意散热,避免长时间高温工作导致性能下降。

    5. 兼容性和支持


    - 兼容性:CAT.8100H 可以与多种电子设备和电路板兼容,但需要根据具体应用环境选择合适的型号。
    - 支持:制造商提供详尽的技术文档和售后支持,帮助用户解决使用过程中的问题。

    6. 常见问题与解决方案


    - 问题:电容器漏电流过高
    - 解决方案:检查安装过程是否有误,确保正确的焊接工艺和安装位置。

    - 问题:电容器爆裂
    - 解决方案:检查电容器工作环境是否超过额定温度,调整工作条件以确保不超过额定工作范围。

    7. 总结和推荐


    总结:
    CAT.8100H 铝电解电容器以其高纹波电流承载能力、长寿命及高可靠性成为照明系统和其他电子设备的理想选择。其优秀的性能表现和广泛的适用范围使其在市场上具备较强竞争力。
    推荐:
    鉴于其在各种应用场景中的优异表现和市场竞争力,我们强烈推荐在需要高稳定性、长寿命的场合使用 CAT.8100H 铝电解电容器。

UPZ2W330MHD参数

参数
电容值 33μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 280mA@ 120Hz,420mA@ 10kHz
长*宽*高 12.5mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPZ2W330MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPZ2W330MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPZ2W330MHD UPZ2W330MHD数据手册

UPZ2W330MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5875 ¥ 21.8644
10+ $ 1.7595 ¥ 14.8678
50+ $ 1.342 ¥ 11.3399
100+ $ 1.2096 ¥ 10.2211
600+ $ 0.9925 ¥ 8.3868
1200+ $ 0.931 ¥ 7.8666
3000+ $ 0.839 ¥ 7.0891
5400+ $ 0.8043 ¥ 6.7963
库存: 209
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.86
