UCS2E221MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 250V ±20% 10000h@ 105°C 1.565A@ 120Hz,3.13A@ 100 kHz 通孔安装 18mm*31.5mm*33mm
供应商型号: UCS2E221MHD
供应商: 国内现货
标准整包数: 1

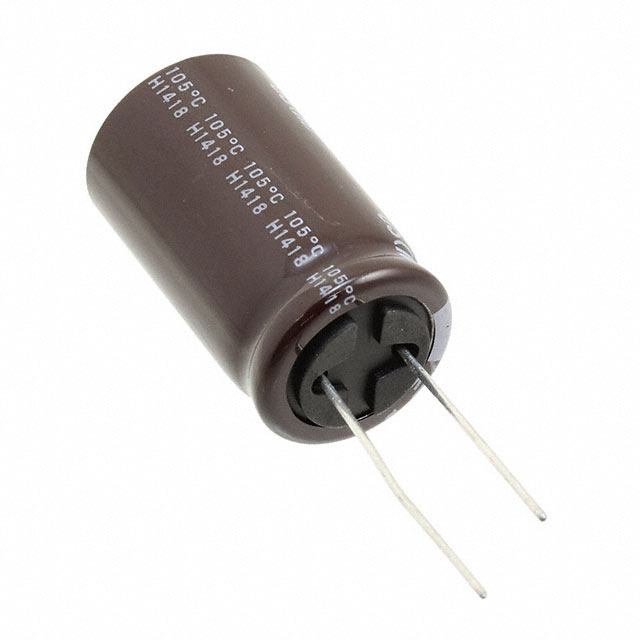

NICHICON 铝电解电容 UCS2E221MHD

UCS2E221MHD概述

    250V 铝电解电容器 UCS 系列技术手册

    产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于电源滤波、耦合、旁路及储能等领域。250V 铝电解电容器 UCS 系列是专为高纹波电流和长寿命设计的小型化产品。它们具有卓越的性能,在高电压环境下依然能稳定工作,适用于各种电路设计。

    技术参数


    - 额定电压范围:160V 至 450V
    - 额定容量范围:6.8μF 至 330μF
    - 容差:±20%
    - 工作温度范围:-40°C 至 +105°C(160V至400V);-25°C 至 +105°C(450V)
    - 使用寿命:8000 至 10000 小时(在 +105°C 负载条件下)
    - 纹波电流能力:高纹波电流,具体值见下表
    - 漏电流:1 分钟后施加额定电压时不超过 0.04CV+100μA
    - 损耗角正切(tan δ):最大 0.24(在 20°C 和 120Hz 条件下)
    - 电容变化:低温条件下不超过初始值的 ±20%

    产品特点和优势


    - 高纹波电流:适合高电流环境的应用需求。
    - 长寿命:通过严格的质量控制,在高负载条件下可以承受长达 8000 至 10000 小时的工作时间。
    - 符合RoHS标准:确保环保合规性。
    - 小体积:尽管体积小巧,但依然保持高效能,尤其适用于空间受限的应用场景。

    应用案例和使用建议


    - 应用场景:主要适用于照明系统的镇流器、开关电源、直流滤波等场合。
    - 使用建议:
    - 在选择电容器时,需根据电路的具体要求(如工作电压、容差、电容量等)选择合适的型号。
    - 安装时注意避免高湿度和高温环境,以延长电容器的使用寿命。
    - 高纹波电流环境应特别注意散热问题,以防止过热导致的损坏。

    兼容性和支持


    - 兼容性:适用于大多数电路板设计,尤其适合需要紧凑安装空间的应用。
    - 支持和服务:提供详细的技术文档和用户手册,制造商提供全面的售后服务和技术支持,包括保修服务。

    常见问题与解决方案


    1. 问题:电容器过热
    - 解决方案:检查安装环境,保证良好的通风散热条件。
    2. 问题:电容容量下降
    - 解决方案:定期检测并更换老化电容器,尤其是那些长时间运行在高纹波电流环境下的电容器。
    3. 问题:漏电流过大
    - 解决方案:检查电路连接是否正确,是否有短路现象,必要时更换电容器。

    总结和推荐


    250V 铝电解电容器 UCS 系列在高可靠性、高纹波电流和长寿命方面表现优异,非常适合用于需要高稳定性的工业和消费电子产品。鉴于其出色的性能和广泛的适用性,强烈推荐使用该系列电容器。
    综上所述,250V 铝电解电容器 UCS 系列是一款性能优越、实用性强的产品,无论是从技术参数还是市场竞争力来看,都是您在选择电容器时的理想之选。

UCS2E221MHD参数

参数
电容值 220μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.565A@ 120Hz,3.13A@ 100 kHz
长*宽*高 18mm*31.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2E221MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2E221MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2E221MHD UCS2E221MHD数据手册

UCS2E221MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.7257
13+ ¥ 26.144
25+ ¥ 25.5847
50+ ¥ 14.8474
100+ ¥ 14.5878
500+ ¥ 13.1291
库存: 82
起订量: 20 增量: 0
交货地:
最小起订量为:13
合计: ¥ 339.87
