UCY2E330MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 250V ±20% 12000h@ 105°C 305mA@ 120Hz,610mA@ 100kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: 493-16294-ND
供应商: Digi-Key
标准整包数: 1

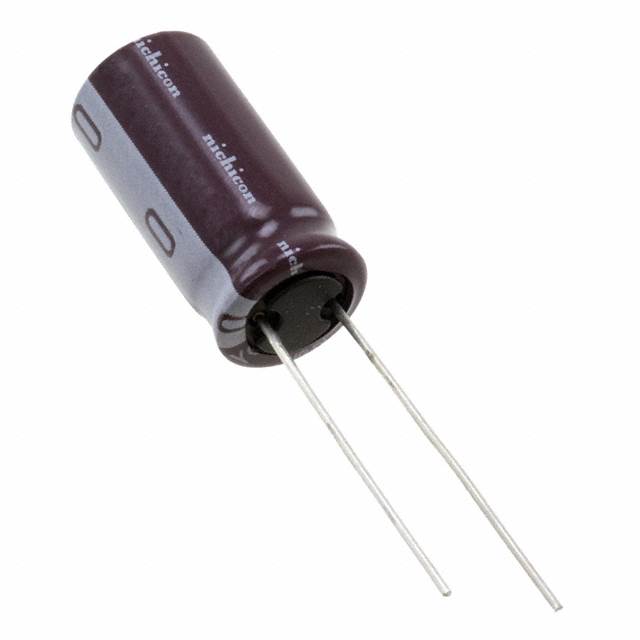

NICHICON 铝电解电容 UCY2E330MPD

UCY2E330MPD概述

    铝电解电容器 —— UCY 系列

    1. 产品简介


    UCY系列是设计用于高效能应用的铝电解电容器,尤其适用于电源供应及镇流器的应用场景。这些电容器以其高纹波电流和长寿命著称,负载寿命可达10000到12000小时(在+105°C条件下)。它们还符合RoHS指令(2011/65/EU和(EU) 2015/863),并且通过了AEC-Q200认证。这些电容器采用了无铅焊线和无铅聚酯套管,更加环保且安全。

    2. 技术参数


    - 额定电压范围: 160V 至 500V
    - 额定电容范围: 6.8μF 至 680μF
    - 电容公差: ±20%
    - 纹波电流 (105°C/120Hz): 参见数据表
    - 漏电流: 在20°C下施加额定电压1分钟后,漏电流不大于0.04CV+100 μA
    - 损耗角正切 (tan δ): 频率系数为1.00(120Hz)、0.80(50Hz)、1.60(1kHz)、1.80(10kHz)和2.00(100kHz及以上)
    - 温度范围: -40°C 至 +105°C
    - 工作寿命: 负载寿命为10000至12000小时(+105°C)

    3. 产品特点和优势


    - 高纹波电流和长寿命: 能够承受大电流波动并保证长久的使用寿命,特别适合高负载环境。
    - 环保材料: 使用无铅焊线和无铅聚酯套管,符合RoHS标准,具有更高的环保安全性。
    - 卓越的电气性能: 低损耗角正切确保出色的效率,减少能量损失。
    - 广泛的适用性: 额定电压和电容范围广泛,能够适应多种不同的应用场景。

    4. 应用案例和使用建议


    UCY系列电容器在开关电源、交流电机驱动和灯具镇流器中有着广泛应用。它们可以提供稳定的电源输出,确保系统稳定运行。
    - 开关电源: 在高频开关电源中,UCY系列电容器能够有效地滤除高频噪声,提高电源转换效率。
    - 交流电机驱动: 在交流电机驱动电路中,UCY系列电容器有助于滤波和稳定电压,减少电机启动时的电流冲击。
    - 灯具镇流器: 在灯具镇流器中,UCY系列电容器可以有效地控制电流,提高灯具的发光稳定性。
    使用建议:
    - 在安装电容器时,注意确保正确的极性和电压,以避免损坏。
    - 确保电容器的工作环境温度不超过105°C,特别是在高负荷环境下。
    - 定期检查电容器的漏电流,确保其在规定的范围内。

    5. 兼容性和支持


    - 兼容性: UCY系列电容器与其他电子元件兼容性良好,可应用于各种电子设备中。
    - 厂商支持: 厂商提供了详细的用户指南和技术支持服务,包括安装、使用和维护方面的指导。

    6. 常见问题与解决方案


    - 问题1: 电容器发热严重。
    - 解决方法: 检查工作环境温度是否过高,如需散热,可增加散热片或采用水冷方式。
    - 问题2: 电容器漏电流过大。
    - 解决方法: 检查电容器是否处于规定的工作环境中,确认连接正确无误。
    - 问题3: 电容器损坏。
    - 解决方法: 检查是否超过额定电压或电流,及时更换损坏的电容器。

    7. 总结和推荐


    综上所述,UCY系列铝电解电容器凭借其高纹波电流、长寿命、环保特性和良好的电气性能,成为许多高要求应用场景的理想选择。我们强烈推荐在需要高性能和可靠性的电路中使用该产品。

UCY2E330MPD参数

参数
电容值 33μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 305mA@ 120Hz,610mA@ 100kHz
工作寿命 12000h@ 105°C
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2E330MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2E330MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2E330MPD UCY2E330MPD数据手册

UCY2E330MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
