UPTW6820MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 82μF 420V ±20% 5000h@ 105°C 570mA@ 120Hz,912mA@ 10kHz 通孔安装 18mm(长度)*33mm(高度)
供应商型号: UA-UPTW6820MHD6
供应商: 海外现货
标准整包数: 50

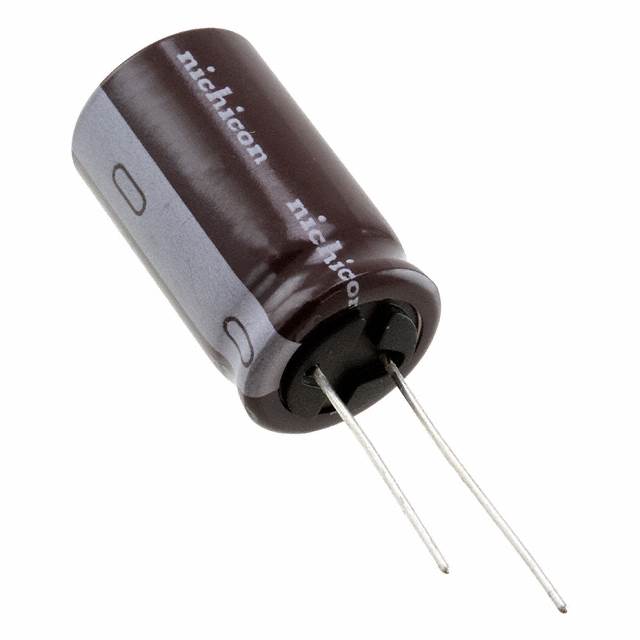

NICHICON 铝电解电容 UPTW6820MHD6

UPTW6820MHD6概述


    产品简介


    本产品为铝电解电容器,型号为UPT系列,尺寸小巧,适合于紧凑型电路设计。UPT系列电容器具有高纹波电流能力、长寿命的特点,适用于镇流器等多种场合。同时,该系列产品符合RoHS指令(2011/65/EU)及后续修订版((EU)2015/863)的要求,表明其在环保方面表现优异。

    技术参数


    - 额定电压范围:200至450V
    - 额定电容范围:15至820μF
    - 容差:±20% @ 120Hz, 20°C
    - 泄漏电流:2分钟内施加额定电压后,在20°C条件下不超过0.06CV+10 (μA)
    - 损耗角正切(tan δ):最大值为0.12(200至250V),0.20(420至450V)
    - 稳定性:在低温-25°C下稳定
    - 耐久性:在105°C无负载条件下存储1000小时,然后进行电压处理测试,符合标准
    - 阻抗比:最大值为3
    - 额定纹波电流:在105°C,120Hz条件下,具体数值见下表
    - 外观尺寸:直径×长度 (mm),具体见下表
    | 容量 (μF) | 额定纹波电流 (Arms) |

    | 15 | 0.15 |
    | 18 | 0.18 |
    | 22 | 0.22 |
    | ... | ... |

    产品特点和优势


    UPT系列电容器的主要优势在于其高纹波电流能力和长寿命。这些特性使其特别适用于照明系统中的镇流器应用。此外,该系列符合RoHS和REACH环保要求,使其成为绿色产品,适应当前市场需求。

    应用案例和使用建议


    UPT系列电容器非常适合用于照明系统的镇流器。由于其优秀的耐高温性能和高纹波电流处理能力,可确保长时间运行下的稳定性和可靠性。在使用时,建议在环境温度不超过105°C的情况下使用,并根据具体的应用需求选择合适的电容量。

    兼容性和支持


    该系列产品设计上考虑到了与其他电子元件的兼容性,能够广泛应用于多种电路板设计。制造商提供了详细的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:电容器出现过热现象。
    - 解决办法:检查电路中是否有过高的电压或电流,适当调整以避免超过电容器的额定值。

    2. 问题:电容器损坏,容量明显下降。
    - 解决办法:确认是否在额定电压和温度范围内使用。如果存在超出的情况,需要更换新的电容器。

    总结和推荐


    综上所述,UPT系列铝电解电容器以其优良的性能和广泛的适用性在市场中脱颖而出。其高纹波电流能力和长寿命使其成为许多应用场景的理想选择。鉴于其出色的性能和良好的市场反馈,我们强烈推荐使用该产品。

UPTW6820MHD6参数

参数
电容值 82μF
额定电压 420V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 570mA@ 120Hz,912mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 18mm(长度)*33mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPTW6820MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPTW6820MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPTW6820MHD6 UPTW6820MHD6数据手册

UPTW6820MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3675 ¥ 3.0797
700+ $ 0.3463 ¥ 2.9016
1850+ $ 0.3163 ¥ 2.6502
库存: 1300
起订量: 350 增量: 50
交货地:
最小起订量为:300
合计: ¥ 923.91
