UUD1C470MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 16V ±20% 2000h@ 105°C 115mA@ 120Hz,230mA@ 100kHz 5101-4 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: CSJ-ST64796296
供应商: 海外现货
标准整包数: 1

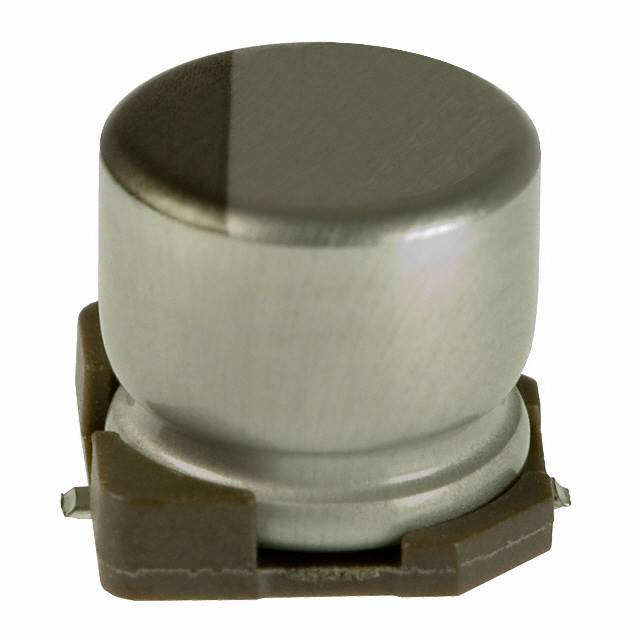

NICHICON 铝电解电容 UUD1C470MCL1GS

UUD1C470MCL1GS概述

    铝电解电容器——型号:8100H

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键组件。本产品型号为8100H,属于UUD芯片类型,低阻抗设计,额定温度范围高达+105℃。它适用于表面贴装技术(SMT),可适应高密度印刷电路板。同时,该产品还支持自动装配机的带状供料方式,满足RoHS指令要求,符合AEC-Q200标准。

    技术参数


    以下是该铝电解电容器的主要技术参数和规格:
    - 额定电压范围:6.3V至50V
    - 额定电容范围:1µF至1500µF
    - 电容容差:±20%
    - 漏电流:在20°C条件下,施加额定电压2分钟后,漏电流不超过0.01CV或3µA,取较大值
    - 损耗角正切(tan δ):最大值随电压变化而不同
    - 低温稳定性:保持初始值的±30%
    - 耐久性:在无负载条件下,于105°C存储1000小时后,经电压处理符合规定的耐久性特征
    - 焊锡热阻性:在250°C下保持30秒,焊锡后恢复到20°C时符合特性要求
    - 尺寸:多种尺寸规格,包括φ4mm至φ10mm的不同直径和长度组合

    产品特点和优势


    1. 低阻抗设计:适用于高频电路,减少能量损失,提高效率。
    2. 宽温范围:可在-55°C至+105°C的极端环境下稳定运行。
    3. 自动装配支持:与自动装配机兼容,适用于大规模生产。
    4. RoHS和AEC-Q200认证:符合环保要求及汽车行业严格标准。

    应用案例和使用建议


    - 汽车电子:如发动机控制系统、安全气囊系统,确保在恶劣环境下的可靠性和稳定性。
    - 消费电子:如音频设备、电源管理模块,提供稳定的电容支持。
    - 工业控制:如电机驱动、变频器,保证高频运行下的高性能表现。
    使用建议:
    - 在安装过程中,注意电容的极性,避免反接造成损坏。
    - 考虑到高温环境的影响,在选择具体型号时,优先考虑额定温度较高的产品。
    - 结合电路的实际需求,选择合适的额定电压和电容容量,以保证系统的稳定性。

    兼容性和支持


    - 与自动装配机兼容,易于大批量生产。
    - 厂商提供详细的技术文档和安装指南,确保客户能够正确使用产品。

    常见问题与解决方案


    1. 问:如何判断电容是否安装正确?
    答:检查是否有明显的极性标记,确保与电路图一致。
    2. 问:电容在高温环境中表现如何?
    答:根据手册,该电容在高温(105°C)下的各项性能指标仍能保持在规定范围内。
    3. 问:电容的长期使用寿命是多少?
    答:根据手册,在无负载条件下存储1000小时后,电容的各项性能指标依然符合规定。

    总结和推荐


    这款铝电解电容器以其广泛的温度适应性、低阻抗特性及高可靠性,成为众多应用场合的理想选择。建议在需要高效能、稳定性的电子产品中选用该产品。对于汽车电子、消费电子和工业控制等领域,尤其推荐使用本款电容器。

UUD1C470MCL1GS参数

参数
电容值 47μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 115mA@ 120Hz,230mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*6.1mm
通用封装 5101-4
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUD1C470MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD1C470MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD1C470MCL1GS UUD1C470MCL1GS数据手册

UUD1C470MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4421 ¥ 3.7442
库存: 1613
起订量: 113 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.74
