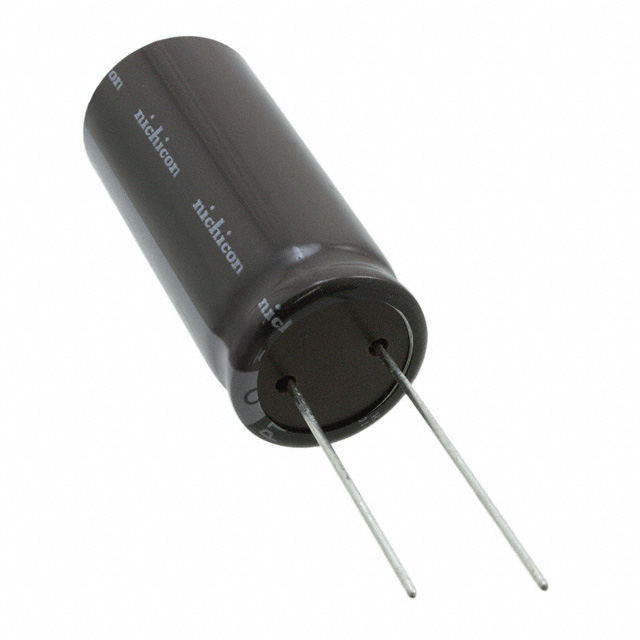

UPTW6181MRD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 180μF 420V ±20% 5000h@ 105°C 1.52A@ 10 kHz,950mA@ 120Hz 通孔安装 22mm*50mm*52mm
供应商型号: N-UPTW6181MRD
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UPTW6181MRD

UPTW6181MRD概述

    # UPT 系列铝电解电容器技术手册

    产品简介


    UPT系列铝电解电容器是专为现代电子应用设计的小型化高可靠性电容器,具备高纹波电流能力和长使用寿命的特点。这类电容器以其卓越的性能广泛应用于各种电子设备中,尤其是在照明设备(如荧光灯镇流器)和工业控制领域表现出色。产品符合RoHS指令及EU相关环保法规,确保了绿色环保的要求。
    主要功能:
    - 高纹波电流能力
    - 适合高温及恶劣环境下的工作条件
    - 具备良好的耐久性和稳定性
    应用领域:
    - 荧光灯镇流器
    - 工业自动化控制系统
    - 开关电源模块
    - 其他需要高性能电容的应用场合

    技术参数


    | 参数名称 | 规格范围 |

    | 温度范围 | -25°C 至 +105°C |
    | 额定电压范围 | 200V 至 450V |
    | 额定电容范围 | 15μF 至 820μF |
    | 容量精度 | ±20% |
    | 泄漏电流 | ≤0.06CV+10 µA |
    | 损耗角正切(tan δ) | ≤0.15 (典型值) |

    产品特点和优势


    UPT系列电容器采用先进的制造工艺和技术,拥有以下显著特点:
    - 小型化设计:体积紧凑,节省空间。
    - 高可靠性:通过严格的质量控制流程,保证长期稳定运行。
    - 环保材料:符合RoHS标准,采用无铅焊锡材料。
    - 广泛应用:适用于多种复杂的工作环境。

    应用案例和使用建议


    应用案例
    1. 在荧光灯镇流器中作为主滤波电容使用,能有效降低噪声并提高效率。
    2. 用于开关电源中的输出滤波环节,确保稳定的直流输出。
    使用建议
    - 确保安装时正负极正确连接以避免损坏。
    - 根据具体应用需求选择合适的额定电压和容量。
    - 注意散热管理,防止因过热导致性能下降。

    兼容性和支持


    UPT系列电容器设计上考虑到了广泛的兼容性,能够与大多数主流电路板设计良好匹配。厂商提供全面的技术支持服务,包括样品供应、定制开发以及售后维护等,以帮助客户快速部署产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器温度过高 | 改善散热措施,增加通风孔或散热片 |
    | 电容器出现异常噪音 | 检查是否存在机械应力或焊接不良现象 |
    | 长期使用后性能下降 | 定期检查电容器状态,必要时更换 |

    总结和推荐


    综上所述,UPT系列铝电解电容器凭借其优异的技术指标、可靠的设计以及广泛的应用场景,在市场上具有很强的竞争优势。对于那些寻求高性能且成本效益高的解决方案的企业来说,这是一款非常值得考虑的产品。强烈推荐给需要高纹波电流处理能力和良好耐久性的电子工程项目。

UPTW6181MRD参数

参数
电容值 180μF
额定电压 420V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.52A@ 10 kHz,950mA@ 120Hz
长*宽*高 22mm*50mm*52mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPTW6181MRD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPTW6181MRD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPTW6181MRD UPTW6181MRD数据手册

UPTW6181MRD封装设计

查看详情并下载
Symbol
Footprint
3D Model
