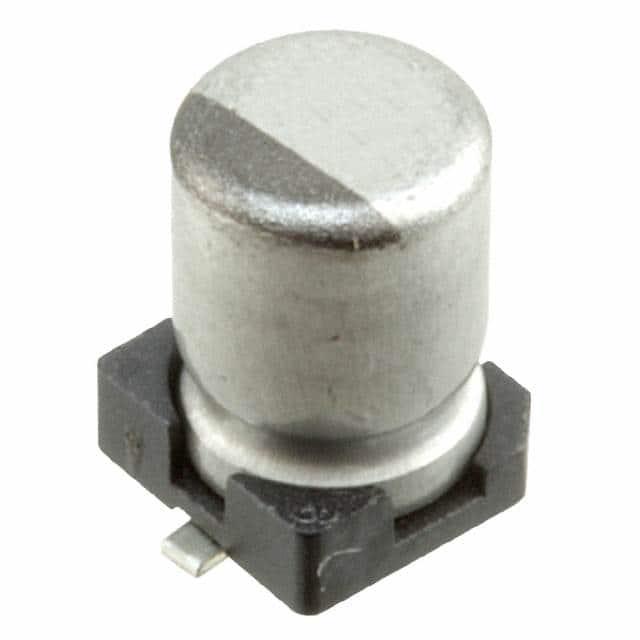

UCD1H2R2MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2μF 50V ±20% 2000h@ 105°C 30mA@ 120Hz,60mA@ 100kHz SMD 贴片安装 4.3mm*4.3mm*6.1mm
供应商型号: 647-UCD1H2R2MCL1GS
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UCD1H2R2MCL1GS

UCD1H2R2MCL1GS概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为铝电解电容器,广泛应用于电源滤波、信号耦合、旁路电路等场合。这些电容器具备高性能和高稳定性,适用于各类工业、消费电子及通信设备中。

    2. 技术参数


    | 参数 | 值 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 1µF 至 3300µF |
    | 容量公差 | ±20%(在120Hz,20°C下) |
    | 泄漏电流 | 在额定电压20°C下,2分钟内不超过0.01CV 或 3µA,取较大值。|
    | 低温稳定性 | 经过1000小时105°C无负载储存后,按JIS C 5101-4条款4.1进行电压处理,在20°C下达到指定的耐久特性。|
    | 端子电阻 | 6.3、2、3、4欧姆(不同温度下的测量) |
    | 阻焊热阻 | 耐250°C焊接温度达30秒 |
    | 标记 | 黑色印刷于外壳顶部 |

    3. 产品特点和优势


    - 宽工作温度范围:可以在极端环境下稳定运行,适用于各种恶劣环境。
    - 高可靠性:具备出色的耐高温性能和长时间稳定性能,适合需要长时间可靠工作的设备。
    - 优异的容量精度:±20%的容量公差确保了高精度应用需求的满足。
    - 低泄漏电流:在多种环境下表现出色的低泄漏电流,保证了设备的高效能。

    4. 应用案例和使用建议


    - 电源滤波:在直流电源系统中作为滤波元件,去除噪声,提高电源质量。
    - 信号耦合:在信号传输过程中,实现交流信号的传递,隔离直流分量。
    - 旁路电路:通过并联的方式吸收脉冲电流,减少电路中的波动,提升电路稳定性。
    使用建议:
    - 散热设计:在高温环境下使用时,需考虑适当的散热措施以保证电容器的正常工作。
    - 负载条件:在进行电压测试之前,先确保电容器适应环境温度并已达到稳定状态。


    5. 兼容性和支持


    本电容器可以与其他标准尺寸的铝电解电容器相兼容,适用于广泛的设备和应用。制造商提供全面的技术支持和售后服务,以确保用户的顺利应用。

    6. 常见问题与解决方案


    - 问题:电容器发热严重
    - 解决方案:检查是否安装了合适的散热装置;如果可能,更换为更高额定电压的产品。
    - 问题:泄漏电流偏大
    - 解决方案:检查安装环境是否超出额定温度范围;确保连接正确,避免短路情况。
    - 问题:电容器容量偏差大
    - 解决方案:检查是否满足工作温度要求;如果可能,选择更精确的电容器型号。

    7. 总结和推荐


    这款铝电解电容器在多个关键性能指标上均表现优异,特别是在高稳定性、耐高温和低泄漏电流方面具有显著优势。它适用于多种应用场景,如电源滤波、信号耦合和旁路电路。考虑到其出色的性能和较高的可靠性,我们强烈推荐这款电容器用于对电容要求较高的设备中。

UCD1H2R2MCL1GS参数

参数
电容值 2.2μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 30mA@ 120Hz,60mA@ 100kHz
长*宽*高 4.3mm*4.3mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCD1H2R2MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCD1H2R2MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCD1H2R2MCL1GS UCD1H2R2MCL1GS数据手册

UCD1H2R2MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4715 ¥ 3.9842
10+ $ 0.222 ¥ 1.8755
100+ $ 0.199 ¥ 1.6811
500+ $ 0.1518 ¥ 1.2827
1000+ $ 0.1361 ¥ 1.1499
2000+ $ 0.108 ¥ 0.9126
10000+ $ 0.0972 ¥ 0.8213
50000+ $ 0.0872 ¥ 0.7364
库存: 1974
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.98
