UTT1H470MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 50V ±20% 5000h@ 105°C 162mA@ 100kHz,64.8mA@ 120Hz 通孔安装 8mm*9mm*9mm
供应商型号: UA-UTT1H470MPD
供应商: 海外现货
标准整包数: 200

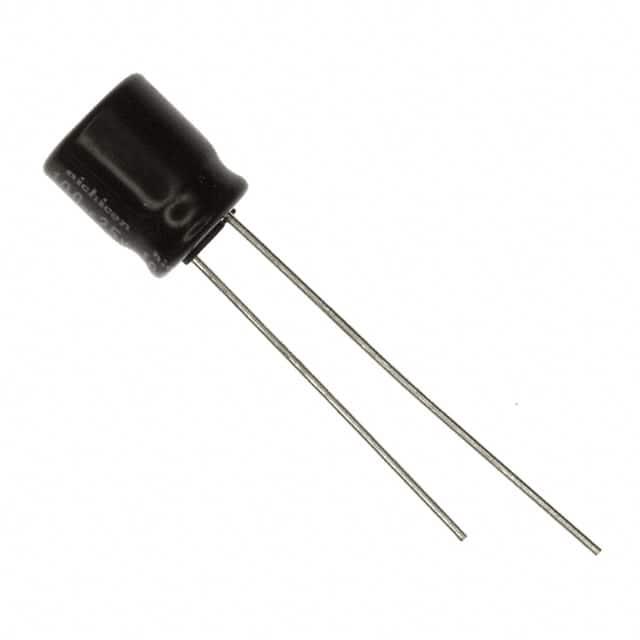

NICHICON 铝电解电容 UTT1H470MPD

UTT1H470MPD概述

    UTT Aluminum Electrolytic Capacitors 技术手册

    产品简介


    UTT系列铝电解电容器是一种小型化、低阻抗、高可靠性的产品,特别适用于开关电源。这些电容器采用铅自由材料制造,符合RoHS指令(2011/65/EU),并且已经通过日本可靠性中心电子元件认证(Reliability Center for Electronic Component, Japan-Certification No. RCJ-03-23C)。UTT系列具有较小的外壳尺寸和长寿命,能够满足现代电子设备对体积和性能的要求。

    技术参数


    UTT系列铝电解电容器的主要技术规格如下:
    | 规格参数 | 描述 |

    | 工作温度范围 | –40°C 至 +105°C |
    | 额定电压范围 | 6.3 V 至 50 V |
    | 额定电容范围 | 1 μF 至 470 μF |
    | 电容容差 | ±20%(在120 Hz,20°C时) |
    | 泄漏电流 | 应用额定电压2分钟后,泄漏电流小于0.03CV 或3 µA,取较大值 |
    | 失角(tan δ) | 在不同额定电压下的最大值:6.3 V: 0.30;10 V: 0.28;16 V: 0.24;25 V: 0.18;35 V: 0.16;50 V: 0.14 |
    | 温度稳定性 | 低温稳定性良好 |
    | 阻抗比 | 在不同额定电压下的最大值:6.3 V: 5;10 V: 4;16 V: 3;25 V: 3;35 V: 3;50 V: 3 |

    产品特点和优势


    1. 小型化设计:UTT系列铝电解电容器拥有较小的外形尺寸,使其非常适合空间受限的应用场合。
    2. 长寿命:经过高温储存测试和电压处理后仍能保持良好的性能。
    3. 高可靠性:已获得日本可靠性中心的认证,确保其在各种工作条件下的稳定性。
    4. 环保材料:符合RoHS指令要求,适合环保标准高的应用领域。

    应用案例和使用建议


    UTT系列铝电解电容器适用于多种开关电源应用,如服务器电源、通信设备电源、医疗设备电源等。以下是一些建议:
    1. 电源滤波:UTT系列电容器可以有效滤除电源噪声,提高电源系统的稳定性。
    2. 电路保护:通过选择适当的额定电压和电容值,UTT系列电容器可以提供可靠的电路保护。
    3. 温度敏感环境:UTT系列电容器在低温条件下表现良好,适合于工业自动化设备、汽车电子等应用。

    兼容性和支持


    UTT系列铝电解电容器与大多数标准PCB设计兼容,且具备良好的电气性能。制造商提供了详尽的技术文档和支持服务,包括安装指南、维护手册和技术咨询等,以帮助用户正确使用和维护产品。

    常见问题与解决方案


    1. 问:如何检查电容器是否损坏?
    答:检查电容器外观是否有鼓包、爆裂等现象,使用万用表测量电容器的电容值和漏电流,判断其是否正常。
    2. 问:长时间存放会对电容器性能产生影响吗?
    答:建议在105°C下存储不超过1000小时,并在使用前进行电压处理。这样可以确保电容器在长期存储后的性能稳定。
    3. 问:电容器出现过热怎么办?
    答:检查系统负载是否过大,电路布局是否合理。必要时更换更大额定电压的电容器或优化电路设计。

    总结和推荐


    UTT系列铝电解电容器凭借其小型化、高可靠性、长寿命和环保材料等特点,在开关电源和其他电子设备中表现出色。它们适合应用于需要高效能和紧凑结构的设计中。我们强烈推荐此系列产品给需要高质量铝电解电容器的用户。

UTT1H470MPD参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 162mA@ 100kHz,64.8mA@ 120Hz
长*宽*高 8mm*9mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UTT1H470MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UTT1H470MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UTT1H470MPD UTT1H470MPD数据手册

UTT1H470MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
