UUX1V470MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 2000h@ 105°C 124mA@ 120Hz,207.08mA@ 10kHz 5101-4 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: F-UUX1V470MNL1GS
供应商: 海外现货
标准整包数: 500

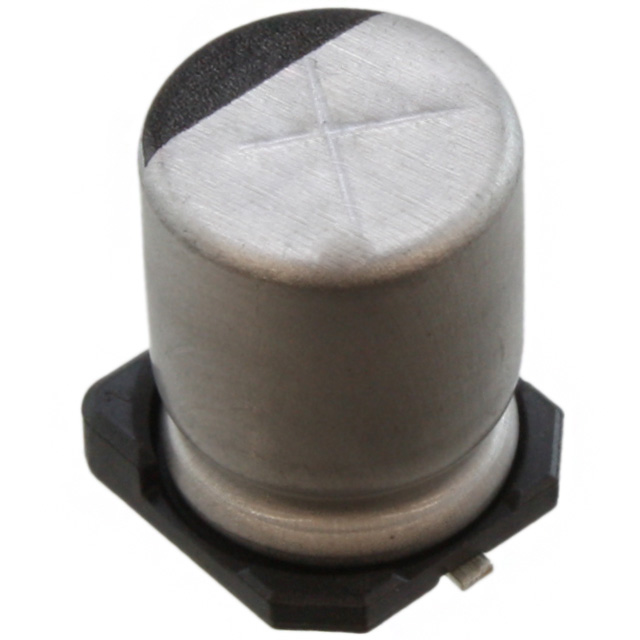

NICHICON 铝电解电容 UUX1V470MNL1GS

UUX1V470MNL1GS概述

    # UUX Chip Type Aluminum Electrolytic Capacitors 技术手册

    产品简介


    UUX 系列芯片型铝电解电容器以其卓越的性能和广泛的适用性受到市场的广泛关注。该系列产品专为高密度电路板设计,适合表面贴装,并具备宽温范围(-55°C 至 +105°C),非常适合各种严苛的工作环境。UUX 芯片电容适用于汽车、工业控制、消费电子以及通信设备等领域,是一款高效能且环保的产品。
    主要功能
    - 宽温度范围:适应极端温度条件下的工作需求。
    - 高可靠性:经过严格测试以确保长期稳定运行。
    - 环保设计:符合RoHS指令及欧盟相关法规要求。
    应用领域
    - 汽车电子系统
    - 工业自动化控制设备
    - 消费类电子产品
    - 通信基础设施设备

    技术参数


    | 参数类别 | 描述 |

    | 温度范围 | -55°C 至 +105°C (-40°C 至 +105°C 适用于高电压型号) |
    | 额定电压范围 | 6.3V 至 400V |
    | 额定电容范围 | 1µF 至 1000µF |
    | 容量公差 | ±20%(额定值) |
    | 漏电流 | 见具体型号 |
    | 损耗角正切(tanδ)| 见表格 |
    | 寿命测试 | 按照JIS标准,在高温条件下进行长时间电压处理 |
    | 压力释放阀 | 设计有安全压力释放机制 |

    产品特点和优势


    特点
    1. 宽温度范围支持:能够在极寒或极高温度环境中正常运作。
    2. 高耐久性:通过严格的寿命测试,确保长期稳定性。
    3. 自动贴装兼容:适用于自动贴片机生产流程,提高制造效率。
    4. 环保认证:符合RoHS指令及欧盟相关环保标准。
    优势
    - 在恶劣环境下表现出色,减少维护成本。
    - 符合国际环保标准,满足绿色制造趋势。
    - 提升设备整体性能与使用寿命。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于引擎管理系统、信息娱乐系统等需要高可靠性的场景。
    - 工业控制:适合PLC控制器、变频器等对稳定性要求高的工业设备。
    - 消费电子:应用于智能手机、平板电脑等便携式设备中。
    使用建议
    1. 在选择电容时,根据工作环境温度合理选择不同等级的产品。
    2. 确保焊接工艺符合制造商推荐的标准,避免因不当操作导致损坏。
    3. 对于高振动或冲击环境的应用场合,应额外考虑机械加固措施。

    兼容性和支持


    兼容性
    UUX 系列产品可以无缝集成到现有的自动化生产线上,并与多种主流电路板设计相兼容。此外,它还支持无铅焊接技术,便于大规模生产。
    支持服务
    - 提供详细的技术文档和技术咨询。
    - 针对特殊需求定制化开发服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查安装是否正确;更换更高规格型号 |
    | 容量变化超出预期 | 确认使用环境是否符合额定条件 |
    | 无法启动或功能异常 | 检查供电线路及接线端子是否有松动 |

    总结和推荐


    综合评估
    UUX 系列芯片型铝电解电容器凭借其宽温度范围、高耐久性和绿色环保的设计,在众多领域展现了强大的竞争力。无论是工业还是消费级应用,它都能提供稳定的性能表现。
    推荐结论
    强烈推荐使用 UUX 系列电容器,尤其适合需要高性能、长寿命且符合环保标准的应用场景。对于追求高效能、低故障率的用户来说,这无疑是一个理想的选择。

    如有进一步疑问,请随时联系我们获取更多技术支持和服务!

UUX1V470MNL1GS参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 124mA@ 120Hz,207.08mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUX1V470MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUX1V470MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUX1V470MNL1GS UUX1V470MNL1GS数据手册

UUX1V470MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1047 ¥ 0.887
1000+ $ 0.1038 ¥ 0.8791
1500+ $ 0.1029 ¥ 0.8711
库存: 7000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 443.5
