UCY2C560MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 56μF 160V ±20% 12000h@ 105°C 380mA@ 120Hz,760mA@ 100kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: UCY2C560MPD
供应商: nichicon
标准整包数: 1400

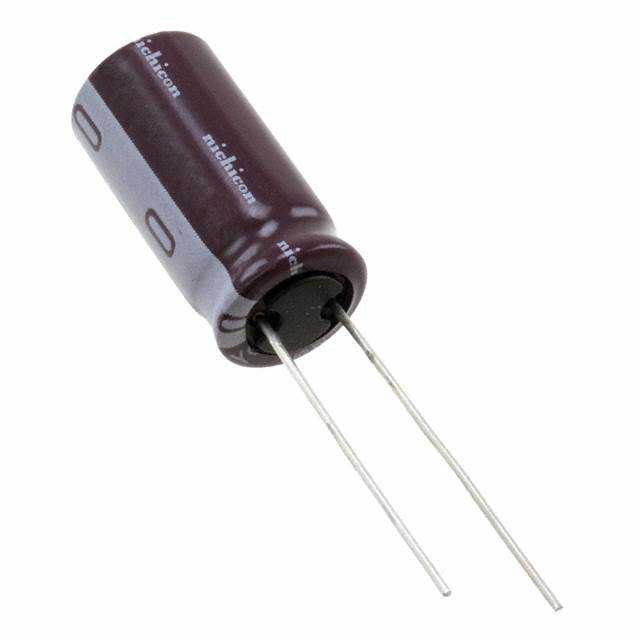

NICHICON 铝电解电容 UCY2C560MPD

UCY2C560MPD概述

    ALUMINUM ELECTROLYTIC CAPACITORS UCY

    产品简介


    UCY系列铝电解电容器是一款小型化、高纹波电流、高可靠性的产品。它适用于电源供应和镇流器应用,尤其在高可靠性需求较高的场景中表现出色。UCY电容器通过了RoHS指令(2011/65/EU, (EU) 2015/863)和AEC-Q200认证,具有出色的稳定性和耐久性。

    技术参数


    - 额定电压范围:160V至500V
    - 额定电容范围:6.8μF至680μF
    - 电容公差:±20%
    - 漏电流:在20°C下,施加额定电压1分钟后,漏电流不超过0.04CV+100(μA)
    - 损耗角正切(tan δ):最大值为0.24(在120Hz和20°C下)
    - 温度范围:-40°C至+105°C(160至400V),-25°C至+105°C(420至500V)

    产品特点和优势


    1. 高纹波电流能力:UCY电容器能够承受高达10000至12000小时的负载寿命,工作温度达到105°C,非常适合高负荷应用。
    2. 长寿命设计:符合严格的测试标准,在高温环境下仍能保持良好的性能稳定性。
    3. 高可靠性:符合AEC-Q200标准,确保在车载和其他关键应用中的可靠性。
    4. 环保合规:符合RoHS指令,无铅设计,适合环保要求严格的应用场合。

    应用案例和使用建议


    - 应用案例:UCY电容器广泛应用于电源供应、镇流器、变频器等工业领域。例如,在高频逆变器中作为滤波电容使用,可以有效抑制纹波,提高系统的稳定性。
    - 使用建议:在选择电容器时,需根据具体的应用场景确定额定电压和电容值。使用时应保证电容器的工作环境温度不超过其额定温度范围,以避免过热导致性能下降。

    兼容性和支持


    - 兼容性:UCY电容器具有良好的互换性,可与其他主流品牌的同类产品替换使用。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,客户可以通过官方渠道获得技术支持和产品维护信息。

    常见问题与解决方案


    - 问题1:如何确定正确的额定电压?
    - 解答:根据应用电路的最高工作电压选择合适的额定电压。建议留有一定的余量,避免电压波动对电容器造成损害。
    - 问题2:电容器出现漏电流增加的情况怎么办?
    - 解答:检查电容器的工作环境是否超出额定温度范围。如工作环境温度过高,应采取散热措施或更换为更高耐温等级的产品。
    - 问题3:如何处理电容器的老化问题?
    - 解答:定期进行电容器性能检测,及时更换老化或性能下降的产品。遵循制造商的建议,正确存储和安装电容器,可以延长其使用寿命。

    总结和推荐


    总体来看,UCY系列铝电解电容器凭借其高纹波电流能力、长寿命和高可靠性等特点,非常适合作为电源供应和镇流器中的关键部件。特别是在需要高可靠性和稳定性的应用场合中,UCY电容器是理想的选择。如果您的项目对这些方面有严格要求,强烈推荐使用UCY电容器。

UCY2C560MPD参数

参数
电容值 56μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 380mA@ 120Hz,760mA@ 100kHz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2C560MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2C560MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2C560MPD UCY2C560MPD数据手册

UCY2C560MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ ¥ 1.2224
7000+ ¥ 1.1693
14000+ ¥ 1.1161
库存: 140000
起订量: 1400 增量: 1400
交货地:
最小起订量为:1400
合计: ¥ 1711.36
