UPW1J100MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 63V ±20% 2000h@ 105°C 33mA@ 120Hz 通孔安装 5mm*11mm*12.5mm
供应商型号: 2841920
供应商: element14
标准整包数: 1

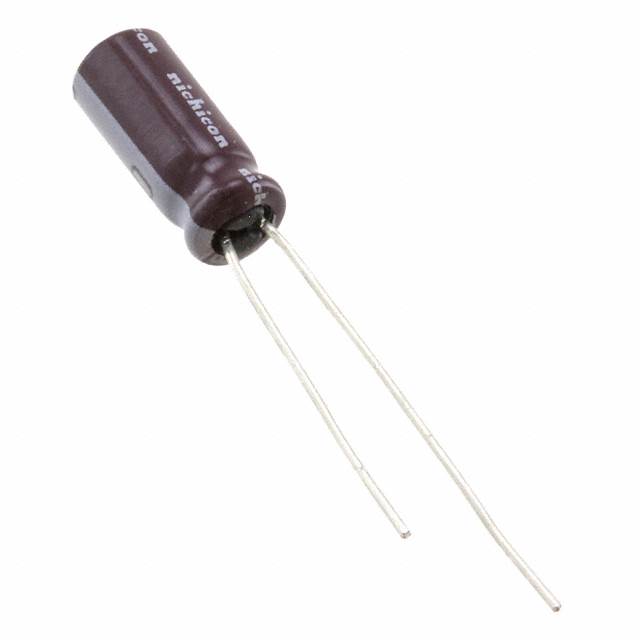

NICHICON 铝电解电容 UPW1J100MDD1TD

UPW1J100MDD1TD概述

    # 铝电解电容器(UPW系列)技术手册解析

    产品简介


    铝电解电容器是一种广泛应用于电源管理、开关电源、照明系统和工业自动化等领域的电子元器件。本次介绍的产品是UPW系列,它以小型化设计、低阻抗、高可靠性等特点著称,特别适用于需要高效能、稳定性能的场合。其主要功能在于提供电力存储和滤波,确保电子设备的正常运行。

    技术参数


    规格表
    - 工作电压范围:6.3V至450V
    - 额定电容范围:0.47µF至15000µF
    - 电容精度:±20%
    - 泄露电流:1分钟内,泄漏电流不超过0.03CV或4μA,取较高值
    - 损耗角正切(tan δ):最大值分别为0.22(6.3V)、0.19(10V)至0.08(100V)
    - 耐久性测试:在105℃条件下,经过规定的电压处理和温度循环后,满足规定的耐久性指标
    - 寿命:额定温度范围内,使用寿命长达数千小时
    环境条件
    - 工作温度范围:-55°C至+105°C
    - 储存温度范围:-25°C至+105°C
    尺寸规格
    - 尺寸代码涵盖多种规格,如4DD、6.3ED、8PD、12.5HD、20RD等
    - 具体尺寸和尺寸代码请参考技术手册页码20至22

    产品特点和优势


    UPW系列铝电解电容器具备如下特点:
    - 小型化设计:与同类型号相比,具有更小的体积,更低的阻抗,从而提升了整体效率。
    - 高可靠性:能够承受长时间高温和高压环境,保证长期稳定的性能表现。
    - 低阻抗:在各种频率下均表现出极低的阻抗,特别适合高频电路。
    - RoHS合规:符合欧盟环保要求,无铅设计。
    - AEC-Q200认证:适用于汽车电子应用,进一步保障了其可靠性和耐用性。

    应用案例和使用建议


    实际应用案例
    UPW系列电容器广泛应用于开关电源、LED驱动、太阳能逆变器等领域。例如,在开关电源中作为输出滤波电容器,用于消除纹波电压,提高电源转换效率。
    使用建议
    1. 考虑温度范围:根据应用场合选择合适的工作温度范围,确保电容器在极端环境下的稳定性。
    2. 匹配电压等级:选择合适的电压等级以避免过压损坏电容器。
    3. 注意布局:在PCB布局时,尽量靠近负载端,减少寄生效应。

    兼容性和支持


    UPW系列电容器可与市场上主流的其他电子元器件配合使用,适用于多种电路设计。制造商提供详细的技术文档和在线支持服务,包括产品选型指南、安装手册和故障排查指南,以便用户快速上手并解决问题。

    常见问题与解决方案


    问题一:电容器泄露电流过大
    解决方案:检查焊接是否良好,确保电容器与电路板之间接触紧密。此外,确认是否为温度过高所致,适当降低工作温度或选用耐温更高的电容器。
    问题二:使用寿命短
    解决方案:检查工作环境条件是否超出规定范围,特别是温度和电压。如果有必要,更换为更高耐受度的电容器型号。
    问题三:纹波电压不稳定
    解决方案:确保电容器容量与实际需求匹配,并考虑增加滤波电容数量以增强滤波效果。

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其优良的性能和广泛的适用性,成为众多应用场景中的优选组件。无论是需要高可靠性的工业设备还是追求高效率的小型电子产品,UPW系列都能提供卓越的性能支持。强烈推荐用于那些对稳定性和可靠性有严格要求的应用环境中。如果您正在寻找高性能且可靠的铝电解电容器,UPW系列无疑是一个值得考虑的选择。

UPW1J100MDD1TD参数

参数
电容值 10μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 33mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPW1J100MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1J100MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1J100MDD1TD UPW1J100MDD1TD数据手册

UPW1J100MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3358
10+ ¥ 1.1016
100+ ¥ 0.8772
500+ ¥ 0.7354
1000+ ¥ 0.582
2000+ ¥ 0.545
库存: 689
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.33
