UHV1E471MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 25V ±20% 6000h@ 105°C 1.36A@ 100 kHz,680mA@ 120Hz 通孔安装 10mm*12.5mm*14mm
供应商型号: 647-UHV1E471MPD1TD
供应商: Mouser
标准整包数: 1

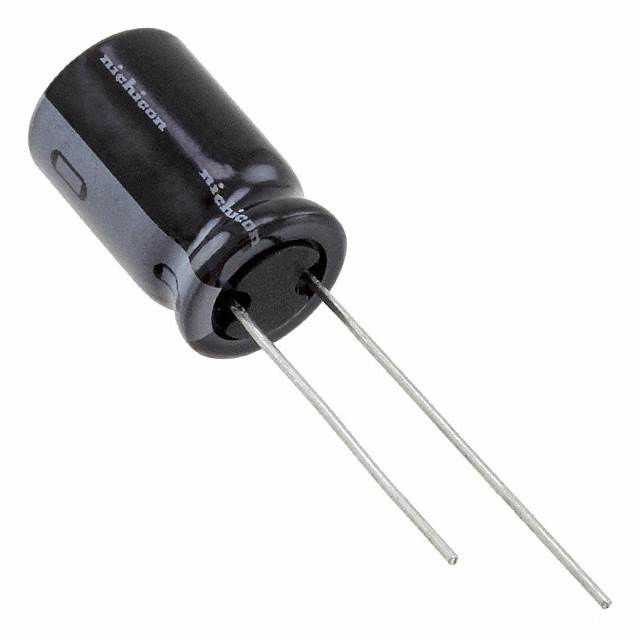

NICHICON 铝电解电容 UHV1E471MPD1TD

UHV1E471MPD1TD概述

    铝电解电容器:UHV系列

    1. 产品简介


    铝电解电容器是一种广泛应用于电子设备中的关键元件,特别是在需要高纹波电流、低阻抗的应用场合。UHV系列属于超高频低阻抗铝电解电容器,特别适用于高频电路的设计。这类电容器具有更小的体积,能够承受更高的纹波电流,非常适合现代紧凑且高性能的电子产品设计需求。它们符合RoHS标准,不含铅,并获得了日本可靠性中心的认证,保证了长期使用的稳定性和可靠性。

    2. 技术参数


    - 工作电压范围:6.3至35伏
    - 额定容量范围:47至8200微法拉(μF)
    - 容差:±20%,在120赫兹(Hz)和20摄氏度条件下
    - 漏电流:在20摄氏度条件下,施加额定电压2分钟后,漏电流不超过0.01CV或3μA,以较大者为准
    - 损耗角正切(tan δ):最大值随频率变化
    - 温度范围:-40至+105摄氏度
    - 阻抗比(ZT/Z20):在不同工作温度下的阻抗比
    - 尺寸:直径×长度,单位为毫米(mm)

    3. 产品特点和优势


    UHV系列铝电解电容器的主要特点是其低阻抗特性和较高的纹波电流承受能力,这使其在高频电路中表现出色。相比传统铝电解电容器,UHV系列具有更低的阻抗和更好的高温稳定性。此外,它还具备良好的尺寸兼容性,适合各种紧凑型设计要求。这些特点使其成为各种应用中的首选电容器,尤其是在电源管理和电磁干扰抑制方面表现优异。

    4. 应用案例和使用建议


    UHV系列电容器广泛应用于电源管理模块、DC/DC转换器、LED驱动器等领域。在设计时,建议根据具体应用需求选择合适的电容器,同时注意散热设计,避免过热影响使用寿命。例如,在高功率密度的开关电源设计中,可以使用大容量的UHV电容器来提升整体效率和稳定性。对于极端温度条件下的应用,应选择高温度范围的型号,并确保良好的散热措施。

    5. 兼容性和支持


    UHV系列铝电解电容器设计上具有高度的兼容性,可以与多种类型的电子元件和设备配合使用。制造商提供全面的技术支持,包括详细的产品手册、样本、安装指南和技术咨询服务。这些资源可以帮助用户更好地理解和利用UHV电容器的优势。

    6. 常见问题与解决方案


    - 问题1:长时间使用后电容器容量下降
    - 解决方案:检查并确保散热设计合理,避免长时间工作于高温环境。
    - 问题2:纹波电流过大导致电容器损坏
    - 解决方案:选择标称电流范围内的电容器,并采取有效的滤波措施以减少纹波电流。
    - 问题3:电容器在低温环境下性能不稳定
    - 解决方案:选择低温特性更好的电容器型号,并考虑增加额外的保温措施。

    7. 总结和推荐


    UHV系列铝电解电容器以其低阻抗、高纹波电流能力和良好的温度稳定性,在高频应用领域表现出色。它们适用于各种需要高性能、紧凑型设计的电子设备。考虑到其显著的技术优势和广泛应用场景,强烈推荐将UHV系列电容器用于高端电子产品的设计和开发中。

UHV1E471MPD1TD参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.36A@ 100 kHz,680mA@ 120Hz
工作寿命 6000h@ 105°C
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UHV1E471MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1E471MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1E471MPD1TD UHV1E471MPD1TD数据手册

UHV1E471MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
10+ $ 0.3784 ¥ 3.1971
100+ $ 0.3223 ¥ 2.7234
500+ $ 0.2333 ¥ 1.9712
1000+ $ 0.2182 ¥ 1.8435
2000+ $ 0.2149 ¥ 1.8161
5000+ $ 0.1868 ¥ 1.5788
10000+ $ 0.1712 ¥ 1.4462
25000+ $ 0.1649 ¥ 1.393
库存: 2549
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.09
直接购买
加入购物车
