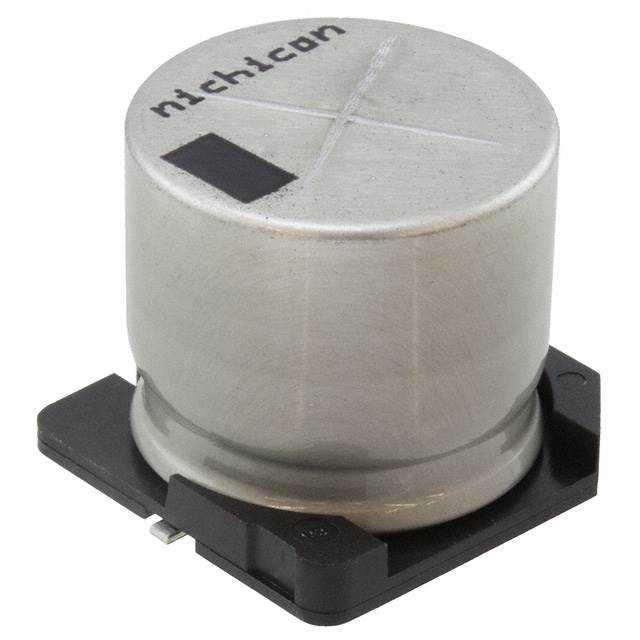

UUJ2C680MNQ1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 160V ±20% 5000h@ 105°C 320mA@ 120Hz SMD 贴片安装 19.1mm*19.1mm*17.5mm
供应商型号: UUJ2C680MNQ1MS-ND
供应商:
标准整包数: 250
NICHICON 铝电解电容 UUJ2C680MNQ1MS

UUJ2C680MNQ1MS概述

    铝电解电容器 UUJ 系列技术手册

    产品简介


    铝电解电容器 UUJ 系列是适用于表面贴装的高容量电容器,广泛应用于高密度印刷电路板(PCB)设计。本系列包括多种尺寸规格,分别对应直径为 12.5mm、16mm 和 18mm 的电容器,容量范围从 3.3μF 到 6800μF,额定电压从 6.3V 到 450V。这些电容器不仅具有卓越的电气特性,还符合欧盟的 RoHS 指令(2011/65/EU),确保其环保合规。

    技术参数


    - 额定电压范围:6.3V 至 450V
    - 额定容量范围:3.3μF 至 6800μF
    - 容差:±20%
    - 工作温度范围:–55°C 至 +105°C(6.3V 至 100V),–40°C 至 +105°C(160V 至 450V)
    - 阻抗比:
    - Z–25°C / Z+20°C ≤ 1.5
    - Z–40°C / Z+20°C ≤ 1.5
    - 泄漏电流:在 20°C 下施加额定电压 1 分钟内不超过 0.03CV 或 4µA(取较大值)
    - 耐压性能:电容器在 105°C 条件下储存 1000 小时后,在 20°C 下进行电压处理,耐压性能达到标准

    产品特点和优势


    - 高可靠性:经过长时间高温(105°C)老化测试,确保长期稳定工作。
    - 低损耗角正切值(tan δ):不同额定电压下的 tan δ 值均低于特定阈值,保证了良好的能量存储效率。
    - 高容量范围:提供从 3.3μF 到 6800μF 的宽泛容量选择,满足多种应用场景需求。
    - 宽广的工作温度范围:可适应极端环境条件下的使用需求,特别适合工业和汽车应用。
    - 兼容性强:适用于自动化贴片机及卷带式包装,便于大规模生产。

    应用案例和使用建议


    - 便携设备:智能手机、平板电脑、手持游戏机等,这些设备需要小体积且高容量的电容器以满足小型化需求。
    - 电源管理:应用于电源模块中,确保稳定可靠的电源供应,例如服务器电源、充电器等。
    - 音响系统:音频设备中的滤波和耦合应用,对容量和频率响应都有较高要求。
    使用建议:
    - 确保在贴片过程中选用合适的贴装设备,避免因不适当的设备导致焊接不良。
    - 在安装过程中注意正负极性标识,避免反接影响电容器寿命。

    兼容性和支持


    - 兼容性:与市面上主流的自动化贴片机兼容,适合批量生产和自动化装配。
    - 厂商支持:提供详细的封装信息和技术文档,如焊盘大小、回流焊接推荐等。具体信息请参阅技术手册第 18、19 页。

    常见问题与解决方案


    - Q: 电容器在低温下工作表现不佳
    - A: 可通过选用低温性能更优的产品型号或采用其他温度补偿措施来改善。
    - Q: 安装过程中如何避免焊接不良
    - A: 确保使用正确的焊接工艺,如回流焊接,并遵守推荐的焊盘尺寸和间距。

    总结和推荐


    总体而言,铝电解电容器 UUJ 系列凭借其广泛的容量范围、优异的电气特性和稳定性,适用于各种高性能电子产品。对于那些需要高可靠性和良好环境适应性的应用场合,这是一个非常理想的选择。因此,强烈推荐使用此系列电容器,以获得最佳性能和长久使用寿命。

UUJ2C680MNQ1MS参数

参数
电容值 68μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 320mA@ 120Hz
长*宽*高 19.1mm*19.1mm*17.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UUJ2C680MNQ1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。
