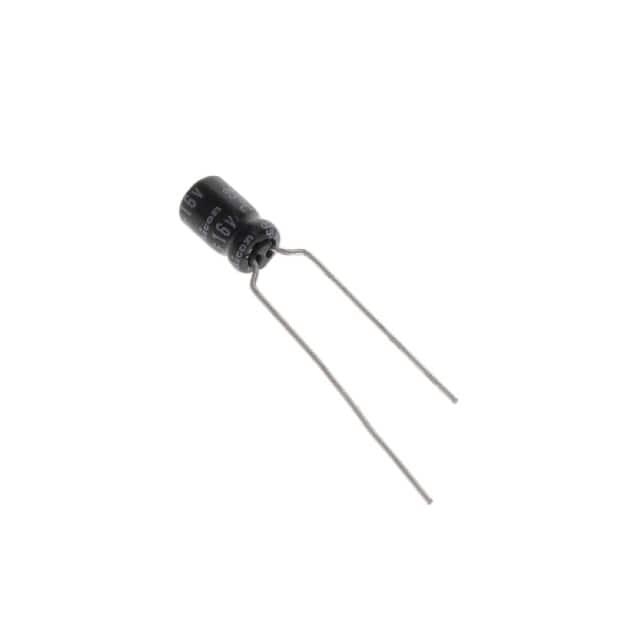

USA1C100MDD1TE

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 16V ±20% 2000h@ 85°C 28mA@ 120Hz,42mA@ 10kHz 通孔安装 4mm*7mm*8mm
供应商型号: UA-USA1C100MDD1TE
供应商: 海外现货
标准整包数: 2000
NICHICON 铝电解电容 USA1C100MDD1TE

USA1C100MDD1TE概述

    电子元器件产品技术手册:铝电解电容器

    1. 产品简介


    铝电解电容器是电子电路中广泛应用的电容器之一,主要用于滤波、旁路、耦合及信号处理等领域。本手册介绍的铝电解电容器包括两种型号:USA系列(标准微型系列)和USR系列(高容量值系列)。两款电容器均具有紧凑的7毫米高度设计,适合于一般用途和高频场景。产品符合RoHS指令(2011/65/EU),确保绿色环保生产。

    2. 技术参数


    | 参数名称 | 描述 |

    | 类别温度范围 | -40°C 至 +85°C |
    | 额定电压范围 | USA: 6.3V 至 50V;USR: 4V 至 50V |
    | 额定电容范围 | USA: 1µF 至 220µF;USR: 1µF 至 470µF |
    | 电容误差 | ±20% |
    | 漏电流 | 应用额定电压2分钟后,漏电流不超过0.01CV或3μA,以较大者为准 |
    | 损耗角正切(tanδ) | 120Hz频率下,不同电压条件下的最大值见表格 |
    | 低温稳定性 | 在-40°C至20°C条件下,容量变化小于初始值的20% |
    | 耐久性 | 恒温85°C环境下施加额定电压2000小时后恢复至20°C时,满足规格要求 |
    | 储存寿命 | 在无负载条件下,恒温85°C储存1000小时后进行电压处理,耐久性指标达标 |
    | 标记 | 白色字体标注在黑色套管上 |
    额定电压与阻抗比的关系(ZT/Z20):
    - USA & USR: 见表格

    3. 产品特点和优势


    - 紧凑设计:7毫米的高度使电容器适用于空间受限的应用场景。
    - 高可靠性:经过严格测试,具备优异的高温和低温性能。
    - 环保材料:采用无铅材料,符合RoHS环保标准。
    - 广泛的适用性:覆盖多种额定电压和电容范围,满足不同应用场景的需求。
    - 高CV值:USR系列提供更高的容量值,适合对电容需求较大的应用场合。

    4. 应用案例和使用建议


    应用案例:
    1. 电源滤波:铝电解电容器可有效滤除电源纹波,提高供电质量。
    2. 信号耦合:用于音频放大器或通信系统中的信号传输。
    3. 储能和退耦:在高频开关电源中作为储能和退耦元件。
    使用建议:
    - 散热管理:由于铝电解电容器在高温下易老化,需注意良好的散热设计。
    - 选择合适的电容值:根据具体电路需求,合理选择USA或USR系列的电容值。
    - 避免过压操作:长期工作电压不得超过额定电压范围。

    5. 兼容性和支持


    - 兼容性:USA和USR系列可与其他标准电子元件无缝兼容,适合多种电路设计。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括最小订单量参考(参见第4页)。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量下降 | 确保工作温度不超出规定范围 |
    | 泄漏电流异常 | 检查是否存在外部短路或过电压 |
    | 性能不稳定 | 更换符合规格的电容器并重新测试 |

    7. 总结和推荐


    综上所述,USA和USR系列铝电解电容器以其紧凑设计、高可靠性、广泛适用性和环保特性,在电子行业中占据重要地位。其独特的性能使其成为电源管理和信号处理领域的理想选择。因此,我们强烈推荐在需要高性能铝电解电容器的应用中选用此系列产品。
    最终评分:9.5/10(满分10分)
    推荐指数:★★★★★

USA1C100MDD1TE参数

参数
电容值 10μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 28mA@ 120Hz,42mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 4mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 盒装,卷带包装

USA1C100MDD1TE厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

USA1C100MDD1TE数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON USA1C100MDD1TE USA1C100MDD1TE数据手册

USA1C100MDD1TE封装设计

查看详情并下载
Symbol
Footprint
3D Model
